Oberlenker

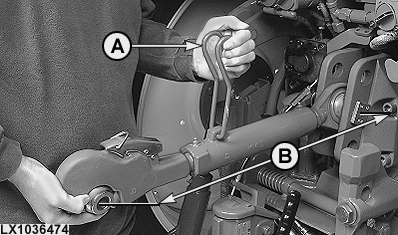

LX1036474-UN-24APR06

A - Einstellgriff

B - Länge

WICHTIG: Vor Inbetriebnahme ist sicherzustellen, dass es beim Anheben des Anbaugerätes nicht zu Berührungen mit dem Traktor kommen kann. Hierbei ist die Einstellung der Oberlenkerlänge und die Einstellung der maximalen Hubhöhe zu beachten.

Die Länge des Oberlenkers kann mit dem Einstellgriff (A) reguliert werden.

• Minimale Länge 665 mm (26.2 in.)
• Maximale Länge 845 mm (33.3 in.)

Die angegebenen Maße dürfen nicht unter- oder überschritten werden. Nuten in den Gewinden markieren das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden. Nach der Einstellung den Einstellgriff wieder über den Oberlenker klappen. Oberlenker und Geräteturm mit dem Bolzen verbinden und sichern.
