Hydraulischer Oberlenker / EasyGuide Center Link

LX1045864-UN-10FEB11

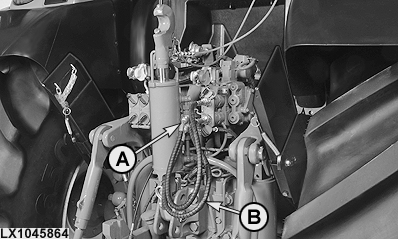

Anschlüsse Hydraulikleitungen

LX1045803-UN-26JAN11

LX1041404-UN-18OCT06

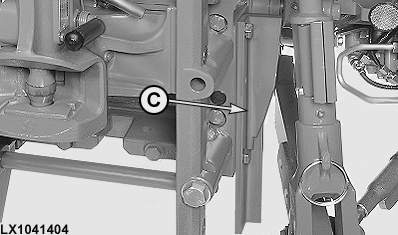

Führungsschienen

A - Leitung oben

B - Leitung unten

C - Führungsschiene

WICHTIG: Vor Inbetriebnahme sicherstellen, dass es beim Anheben des Anbaugerätes nicht zu Berührungen mit dem Traktor kommt. Hierbei ist die Einstellung der Oberlenkerlänge und die Einstellung der maximalen Hubhöhe zu beachten.

Die Länge des Oberlenkers kann bequem vom Fahrersitz mit Hilfe des 3. Zusatzsteuergerätes eingestellt werden. Zudem kann der Oberlenker mit der Fernbedienung am Kotflügel betätigt werden.

Am hydraulischen Oberlenker ist ein Peilstab angebracht, der die Einstellung des Oberlenkers im Betrieb erleichtern soll. Hierzu befinden sich Markierungen als Positionierungshilfe auf dem Peilstab. Der Peilstab ist nicht als Haltegriff für Transport, An- und Abbau geeignet.

Die Hydraulikschläuche so verlegen, dass die Schlaufen aus dem Ankoppelbereich des Oberlenkers herauszeigen. Die Versorgungsleitung (A) mit dem oberen Anschluss am Zusatzsteuergerät 3, die Versorgungsleitung (B) mit dem unteren Anschluss am Zusatzsteuergerät 3 verbinden.

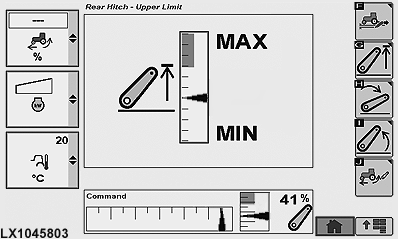

WICHTIG: Einstellung der MAX Hubbegrenzung äußerst vorsichtig durchführen und genügend Freiraum zu Bauteilen des Traktors einhalten. Beachten, dass durch Einfahren des hydraulischen Oberlenkers das Anbaugerät näher an den Traktor herankommt.

Mit dem Regler der Tiefensteuerung das Gerät vollständig anheben. Die Markierung der Hubhöhenbegrenzung vorsichtig so weit in Richtung MAX verstellen, bis die für das Gerät maximal mögliche Hubhöhe erreicht ist.

Bei großem Verschleiß der Führungsschienen (C) am Zapfwellengehäuse müssen diese ausgetauscht werden, um Kontakt des Oberlenkers mit dem Hydraulikblock zu vermeiden.

WICHTIG: Hydraulischen Oberlenker einfahren, wenn er nicht in Gebrauch ist.

Beim An- und Abbau an den Traktor das hohe Gewicht des Oberlenkers beachten.
