Unterlenker Kategorie 3 — Spreizmaß einstellen

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1046229-UN-22JUN11

LX001750-UN-05APR00

A - Klappe

B - Ring

C - Bolzen

D - Distanzhalter

E - Unterlenker

F - Stabilisierungsanschlag

G - Nut, Kategorie 3 (Spreizmaß 1010 mm von Mitte Kugel zu Mitte Kugel gemessen)

H - Hebel

Mittig an das Gerät heranfahren. Ring (B) entfernen und Klappe (A) anheben. Mit dem Hebel (H) das Spreizmaß der Kategorie 3 von 1010 mm einstellen.

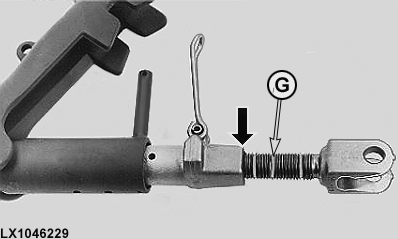

Die Nut (G) dient als Hilfe, um das Spreizmaß von 1010 mm (von Mitte Kugel zu Mitte Kugel gemessen) einstellen zu können.

Die Nut (G) sollte mit der Kante (siehe Pfeil) übereinstimmen.

Danach den Hebel (H) auf dem Bolzen (C) anordnen, Klappe (A) herunterklappen und mit dem Ring (B) sichern. Anschließend Distanzhalter (D) einstellen.

WICHTIG: Das Spreizmaß muss so groß sein, dass die Unterlenker (E) nicht an den Anschlägen (F) hängen bleiben. Ansonsten kann es zu mechanischen Schäden führen.

WICHTIG: Bei Teleskop-Unterlenkern und Umrüstung von Kategorie 3N auf Kategorie 3 müssen die Anbaupositionen der Verschleißplatten von innen nach außen getauscht werden. Siehe hierzu “Teleskop-Unterlenker auf Kategorie 3 oder 3N einstellen” auf den folgenden Seiten.
