Hydraulische Stabilisierungsstreben, Spreizmaß einstellen

ACHTUNG: Die Einstellung und Prüfung muss auf ebener Fahrbahn durchgeführt werden! Bei Schräglage besteht Unfallgefahr! Das Anbaugerät könnte, je nach Schräglage, bei der Umschaltung von Starr- auf Schwimmstellung oder von Schwimm- auf Starrstellung, nach links oder rechts schwenken! Deshalb sicherstellen, dass sich niemand im Bewegungsbereich des Anbaugerätes aufhält!

LX1045821-UN-25JAN11

LX1036724-UN-12DEC05

LX1036725-UN-12DEC05

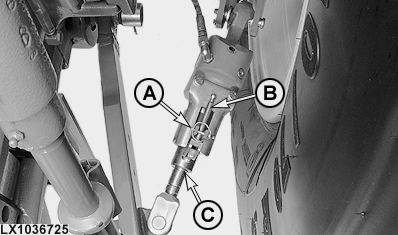

A - Sicherungsstift

B - Einstellhebel

C - Nut

1. Motor starten.

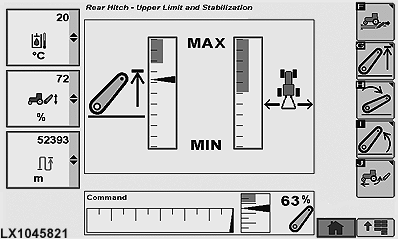

2. Auf dem Bildschirm die Markierung ganz nach unten drehen (die Unterlenker sind damit im ganzen Hubbereich verriegelt).

3. Abstand zwischen den beiden Anhängepunkten am Anbaugerät messen.

4. Sicherungsstift (A) entfernen.

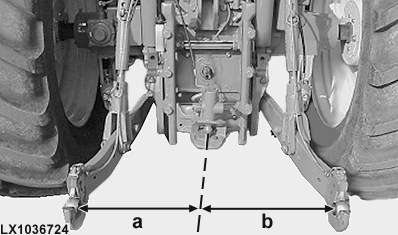

5. Abstand der Unterlenker mit Einstellhebel (B) der Stabilisierungsstreben auf das gemessene Maß einstellen. Dabei darauf achten, dass die Abstände (a) und (b) gleich groß sind.

6. Anbaugerät an Dreipunkt-Aufhängung anbringen.

7. Einstellung überprüfen, gegebenenfalls nachjustieren.

   • Es darf kein seitliches Spiel mehr vorhanden sein, aber auch keine Vorspannung.
   • Die Abstände (a) und (b) müssen gleich groß sein.
   • Die Spindeln dürfen nicht weiter als bis zur dritten und letzten Nut (C) herausgedreht sein.



8. Einstellhebel (B) wieder in Halterung einlegen und Sicherungsstift (A) anbringen.

9. Verriegelung auf dem Bildschirm auf gewünschten Wert einstellen.

10. Einstellung durch mehrmaliges Anheben und Absenken des Krafthebers überprüfen.
