AutoPowr — Einstellgeschwindigkeiten, Richtlinien und Beispiele

RXA0053043-UN-26APR01

Beispiel 1

RXA0053045-UN-26APR01

Beispiel 2

RXA0053049-UN-26APR01

Beispiel 3

RXA0053047-UN-26APR01

Beispiel 4

Die Maximal-Geschwindigkeit des Bereichs 1 ist immer die Minimal-Geschwindigkeit des Bereichs 2. Das heißt, beim Wechsel des Bereichs tritt keine Änderung der Geschwindigkeit auf.

HINWEIS: F1 steht für Vorwärtsfahrtmodus, Einstellgeschwindigkeit in Geschwindigkeitsband 1. F2 steht für Vorwärtsfahrtmodus, Einstellgeschwindigkeit in Geschwindigkeitsband 2.

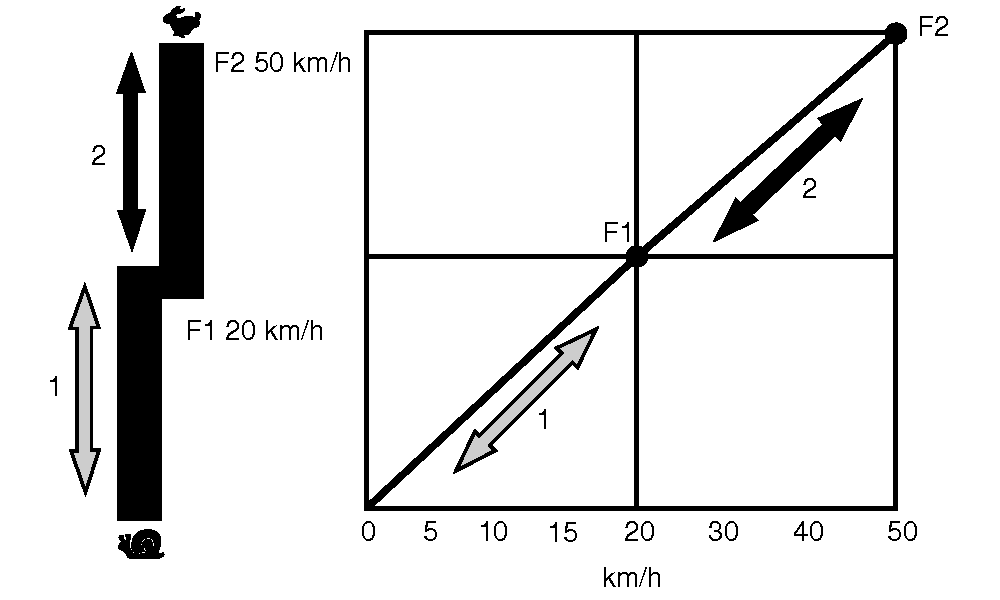

Beispiel 1: Die maximalen Einstellgeschwindigkeiten für Vorwärtsfahrt werden für jedes Geschwindigkeitsband gewählt.

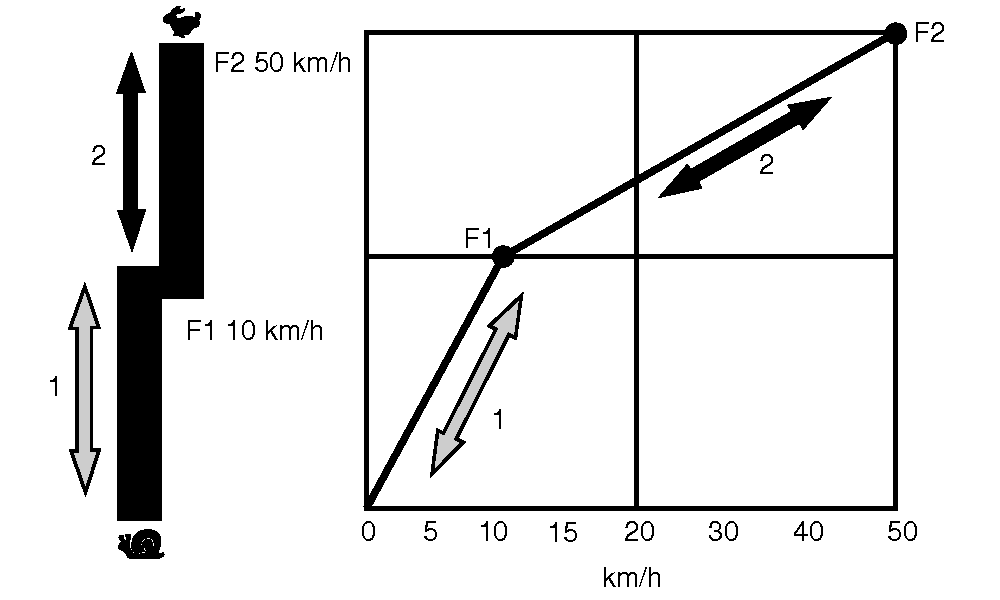

Beispiel 2: Der Wert von Einstellgeschwindigkeit 1 wurde auf 10 km/h (6 mph) verringert. Der Wert von Einstellgeschwindigkeit 2 wurde nicht geändert, aber der untere Bereich von Geschwindigkeitsband 2 wurde automatisch verringert, um dem oberen Ende von Geschwindigkeitsband 1 zu entsprechen.

HINWEIS: Die tatsächliche Erhöhung bzw. Verringerung der Einstellgeschwindigkeit entspricht mindestens 10% und maximal 12,5% des angepassten Geschwindigkeitsbands. Der in den Abbildungen der Beispiele 3 und 4 verwendete Wert von zehn Prozent kann in Wirklichkeit um bis zu 2,5% von den angezeigten Geschwindigkeiten abweichen.

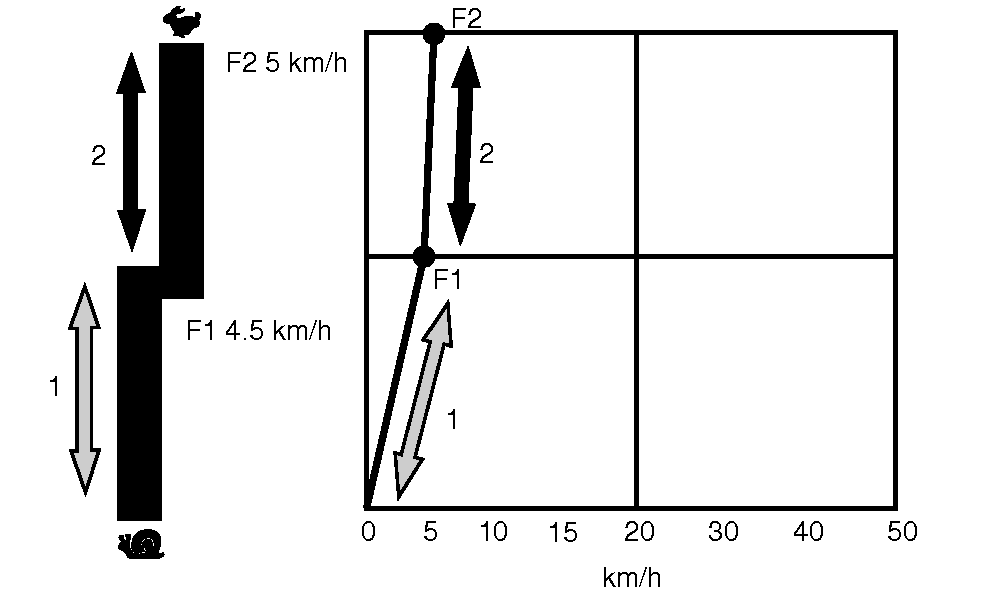

Beispiel 3: Einstellgeschwindigkeit 2 wurde auf 5 km/h (3 mph) verringert. Einstellgeschwindigkeit 1 wird automatisch auf 4,5—4,3 km/h (2.8—2.7 mph) verringert und liegt 10—12,5% unter dem neuen Wert für Einstellgeschwindigkeit 2.

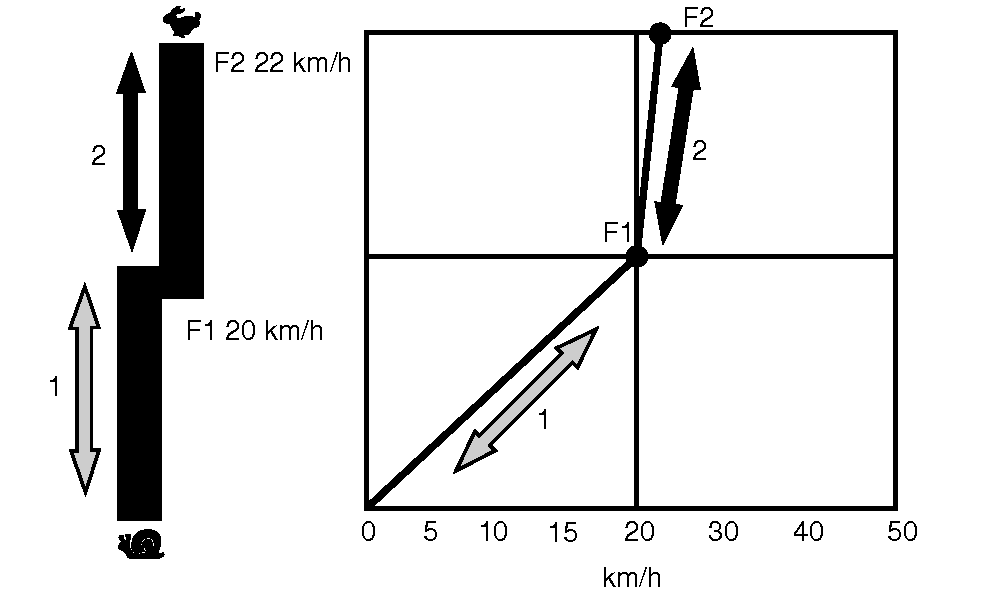

Beispiel 4: Einstellgeschwindigkeit 1 wurde auf 20 km/h (12.4 mph) erhöht und ist somit höher als der Wert von Einstellgeschwindigkeit 2. Einstellgeschwindigkeit 2 wird automatisch auf 22 — 22,5 km/h (13.7 — 14.0 mph) erhöht und liegt somit 10 — 12,5 % über dem neuen Wert von Einstellgeschwindigkeit 1.
