Zapfwellen schalten

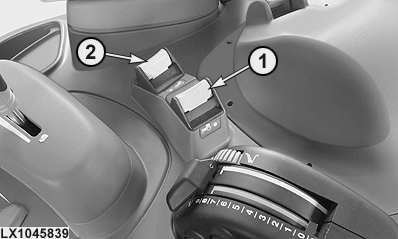

LX1045839-UN-04FEB11

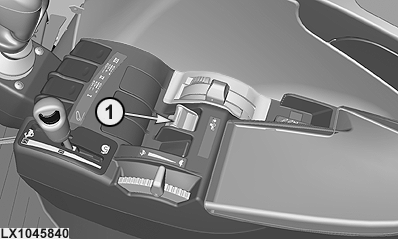

LX1045840-UN-04FEB11

Bei CommandARM™

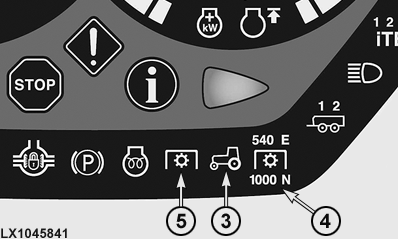

LX1045841-UN-04FEB11

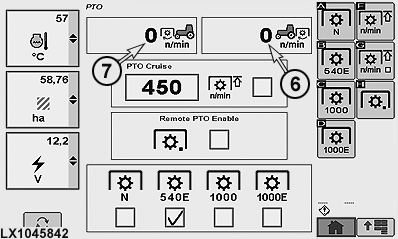

LX1045842-UN-04FEB11

1 - Schalter für Heckzapfwelle

2 - Schalter für Frontzapfwelle

3 - Kontrollleuchte, Zapfwelle

4 - Kontrollleuchte, Heckzapfwelle

5 - Kontrollleuchte, Frontzapfwelle

6 - Drehzahl der Heckzapfwelle

7 - Drehzahl der Frontzapfwelle

ACHTUNG: Zapfwelle immer abschalten, wenn sie nicht benötigt wird.

ACHTUNG: Nach dem Abschalten einer Zapfwelle läuft das angebaute Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter. Während dieser Zeit nicht zu nahe an das Gerät herantreten. Erst wenn es ganz stillsteht, darf daran gearbeitet werden.

HINWEIS: Bei Traktoren mit PowrQuad Plus- und AutoQuad Plus-Getrieben sollte bei Zapfwellen-Betrieb die elektronische Motordrehzahl-Anpassung abgeschaltet sein. Siehe Einstellungen zu dem jeweiligen Getriebe im Abschnitt Fahren des Traktors.

Zum Einschalten der Zapfwellen den Schalter (1) bzw. (2) nach unten drücken und dann nach vorn. Die Zapfwelle fängt an, zu arbeiten und die Kontrollleuchten (3) und (4) bzw. (3) und (5) leuchten auf.

Im CommandCenter auf der Zapfwellenseite werden die aktuellen Drehzahlen der Zapfwellen (6) bzw. (7) angezeigt.

HINWEIS: Die Drehzahlbegrenzung der Zapfwellen kann nur für die Heckzapfwelle aktiviert werden. Siehe auf den folgenden Seiten.

Zum Abschalten der Zapfwellen den Schalter (1) bzw. (2) nach hinten ziehen. Die Kontrollleuchten erlöschen und in den Feldern der Zapfwellendrehzahl wird nach dem Stillstand des Zapfwellenstummels 0 angezeigt.

HINWEIS: Wird bei laufender Zapfwelle der Motor abgestellt und anschließend wieder gestartet, so läuft die Zapfwelle nicht wieder an.

Bei der Heckzapfwelle leuchten dennoch die Kontrollleuchten (3) und (4) weiter.

Bei der Frontzapfwelle erlischt die Kontrollleuchte (5) aber die Kontrollleuchte (3) leuchtet weiter.

Zum Weiterarbeiten die Zapfwelle abschalten und erneut einschalten.

Bei Traktoren mit AutoPowr erklingt ein Warnton, falls der Fahrer den Sitz verlässt und die Zapfwelle noch läuft.
