Bedienung und Funktion der Heckzapfwellen-Fernbedienung

LX1046225-UN-22JUN11

LX1045847-UN-04FEB11

LX1045848-UN-04FEB11

LX1045849-UN-04FEB11

1 - Taste für Zapfwelle

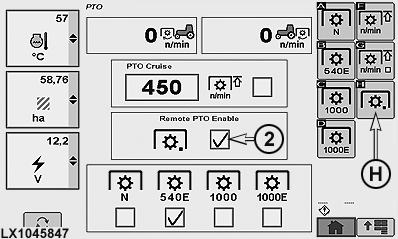

2 - Fernbedienung, aktiv

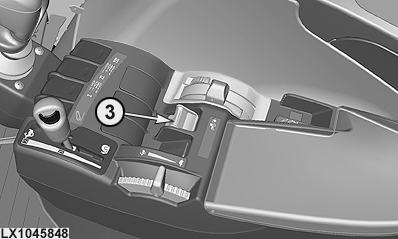

3 - Schalter für Heckzapfwelle

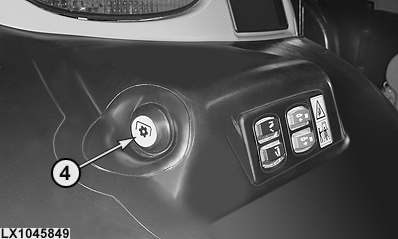

4 - Taste für Fernbedienung

H - Softkey, Fernbedienung aktivieren

Die Heckzapfwelle wird wie zuvor beschrieben ein- und ausgeschaltet.

Soll die Heckzapfwelle von außen betätigt werden, muss zuerst die Heckzapfwellen-Fernbedienung aktiviert werden. Hierzu die Taste (1) drücken und auf der Zapfwellenseite den Softkey (H) betätigen. Das Anzeigenfeld (2) wird aktiviert. Danach die Heckzapfwelle mit dem Schalter (3) einschalten (die Zapfwelle läuft noch nicht; die Warnblinkanlage blinkt und Warnsignale ertönen). Nach diesem Vorgang kann die Heckzapfwelle von außen eingeschaltet werden:

Taste (4) am Kotflügel drücken, Heckzapfwelle läuft an (Warnblinkanlage leuchtet dauerhaft und keine Warnsignale ertönen).

Taste (4) nach weniger als 4 Sekunden loslassen, Heckzapfwelle läuft aus und kommt zum Stillstand (die Warnblinkanlage blinkt und Warnsignale ertönen).

Soll die Heckzapfwelle auf Dauerbetrieb geschaltet werden, Taste (4) so lange (4 Sekunden) drücken, bis das Dauerlicht der Warnblinkanlage erlischt und keine Warnsignale ertönen.

Zum Ausschalten der Heckzapfwelle die Taste (4) (die Warnblinkanlage blinkt und Warnsignale ertönen) oder in der Fahrerkabine den Heckzapfwellenschalter (3) betätigen.

HINWEIS: Wurde die Heckzapfwelle in der Fahrerkabine eingeschaltet, kann diese auch mit der Taste (4) aus-, aber nicht mehr eingeschaltet werden.
