Anbaugerät an die Heckzapfwelle anschließen

LX1036484-UN-23JAN06
ACHTUNG: Das Gerät bei ausgeschaltetem Motor und ausgeschalteter
Zapfwelle anbauen.
ACHTUNG: Nach dem Abschalten der Zapfwelle läuft das angebaute
Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter.
Während dieser Zeit nicht zu nahe an das Gerät herantreten.
Erst wenn es ganz stillsteht, darf daran gearbeitet werden.
ACHTUNG: Vor dem Reinigen, Schmieren oder Einstellen des Gerätes,
der Dreipunktaufhängung oder der Gelenkwelle die Zapfwelle abschalten,
den Motor abstellen und Zündschlüssel abziehen.
WICHTIG: Betriebshinweise beachten, siehe entsprechende Beschreibung
in diesem Abschnitt.
-

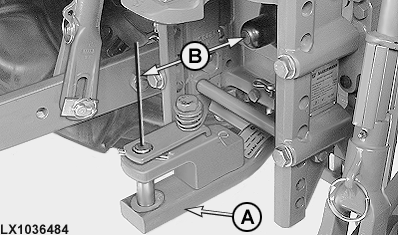

Zugpendel (A) parallel zur Zapfwelle ausrichten und arretieren.
-
Der Abstand (B) vom Zapfwellenende bis zum Anhängepunkt
am Zugpendel ist abhängig vom Typ des Zapfwellenstummels. Der
Abstand muss eingehalten werden.
|
Zapfwellenstummel
|
Abstand Zugpendel
|
| |
CAT II
|
CAT III
|
|
Typ 1 / 6 Zähne..............
|
350 mm (13.8 in.)
|
350 mm (13.8 in.)
|
|
Typ 2 / 21 Zähne..............
|
400 mm (15.7 in.)*
|
400 mm (15.7 in.)
|
|
Typ 3 / 20 Zähne..............
|
—
|
500 mm (19.7 in.)
|
|
* nicht bei Traktoren mit AutoPowr™- und DirectDrive-Getriebe
|
Stimmen die Zähne der Zapfwelle mit den Nuten der Gelenkwelle
beim Anschließen nicht überein, bei abgeschaltetem Motor
im CommandCenter™ auf der Zapfwellenseite das mit N markierte Feld wählen und dann die Zapfwelle
mit der Hand in die richtige Stellung drehen.
|
|
