EasyGuide Center Link (falls vorhanden)

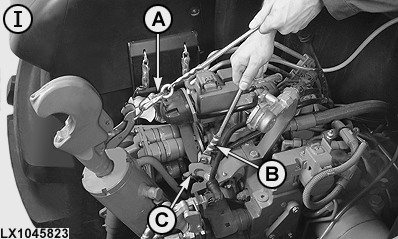

LX1045823-UN-14FEB11
I - Betätigung aus der Kabine

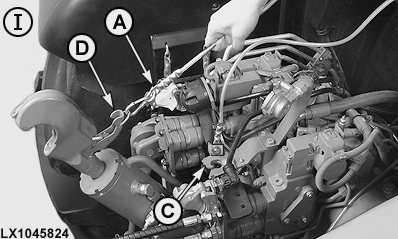

LX1045824-UN-14FEB11
I - Betätigung aus der Kabine

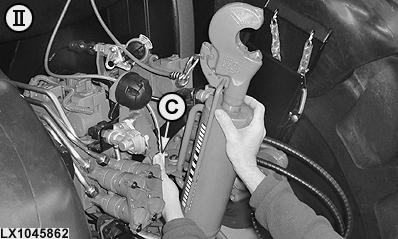

LX1045862-UN-14FEB11
II - Betätigung vom Boden

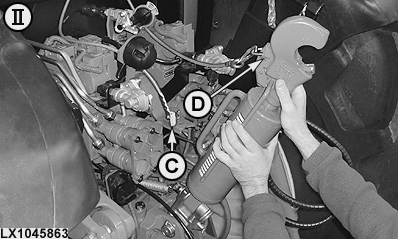

LX1045863-UN-14FEB11
II - Betätigung vom Boden
A - Seilzug (Oberlenker)
B - Seilzug (Sperrklinke)
C - Sperrklinke (Halter)
D - Sperrklinke (Oberlenker)
EasyGuide Center Link ist ein System, das es dem Nutzer ermöglicht
den hydraulischen Oberlenker von der Kabine und vom Boden aus ein-
und auszuhängen.
WICHTIG: Achtung, der Oberlenker ist schwer und kann durch
Abkippen andere Bauteile beschädigen.
WICHTIG: Sicherstellen, dass der hydraulische Oberlenker immer
nach Beendigung der Arbeiten vollständig eingefahren und in der
Sperrklinke (C) des Oberlenkerhalters eingerastet ist.
I - EasyGuide Center Link, Bedienung aus
der Kabine
-
Hierzu den Oberlenker mit dem Seilzug (A) anziehen und unter
Zug halten.
-
Mit dem Seilzug (B) die Sperrklinke (C) entriegeln und beidhändig
den Oberlenker mit dem Seilzug (A) auf die gewünschte Position
bringen und am Anbaugerät einrasten lassen.
WICHTIG: Sicherstellen, dass der Oberlenker ordnungsgemäß
angebracht und die Sperrklinke (D) eingerastet ist.
-
Um den Oberlenker vom Anbaugerät zu entfernen, das Anbaugerät
ablassen, beidhändig mit dem Seilzug (A) die Sperrklinke (D)
entriegeln, den Oberlenker anziehen und in der Sperrklinke (C) des
Oberlenkerhalters einrasten.
II - EasyGuide Center Link, Bedienung vom
Boden
-
Hierzu den Oberlenker in den Oberlenkerhalter drücken und
die Sperrklinke (C) entriegeln.
-
Den Oberlenker beidhändig auf die gewünschte Position
bringen und am Anbaugerät einrasten lassen.
WICHTIG: Sicherstellen, dass der Oberlenker ordnungsgemäß
angebracht und die Sperrklinke (D) eingerastet ist.
-
Um den Oberlenker vom Anbaugerät zu entfernen, das Anbaugerät
ablassen, die Sperrklinke (D) entriegeln und den Oberlenker beidhändig
in der Sperrklinke (C) des Oberlenkerhalters einrasten.
|
|
OULXA64,0002717-29-20110214
|
|
