Traktoren mit TLS-Vorderachse

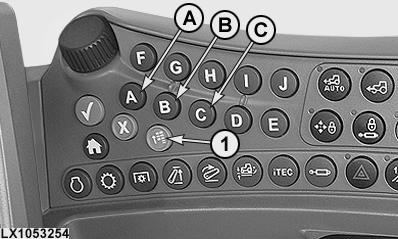

LX1053254-UN-27JUL11

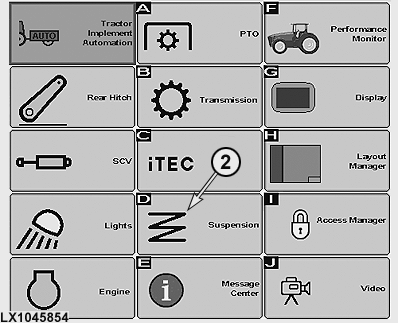

LX1045854-UN-07FEB11

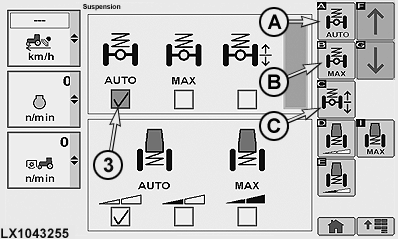

LX1053255-UN-11JUL11

1 - Taste - CommandCenter™-Menü

2 - Softkey - Aufrufen der TLS-Seite (Federungssysteme)

3 - Kontrollfeld

A - Taste bzw. Softkey für Betriebsmodi AUTO

B - Taste bzw. Softkey für Betriebsmodi MAX

C - Taste bzw. Softkey für Betriebsmodi MAN

ACHTUNG: Beim Starten des Motors und beim Umschalten zwischen den verschiedenen Federungs-Einstellungen kann es auch bei stehendem Traktor zu kurzzeitigen Bewegungen der Vorderachse kommen. Sicherstellen, dass sich niemand im Gefahrenbereich des Traktors aufhält.

WICHTIG: Bei Störungen im Regelsystem erscheint eine Nachricht im CommandCenter™. Die Federung ist dann nicht oder nur teilweise funktionsfähig. Langsam fahren, da sonst die Fahrsicherheit beeinträchtigt sein kann und Bauteile beschädigt werden können. Sofort den John Deere™ Händler aufsuchen.

HINWEIS: Das CommandCenter™ kann je nach Ausstattung über das Bedienfeld oder über Touchscreen bedient werden.

Die Taste (1) drücken und Menü aufrufen. Softkey (2) betätigen und die TLS-Seite aufrufen. Auf der TLS-Seite können die Einstellungen der Achse über die Tasten bzw. Softkeys (A), (B) oder (C) gewählt werden.

HINWEIS: Das Kontrollfeld (3) zeigt an, welcher Modus aktiviert ist.

Einstellung AUTO

Wird AUTO gewählt, dann passt sich die Federung automatisch der Fahrsituation an. Fahrgeschwindigkeit, Untergrundeigenschaften, Beladung des Traktors und schwere Heckanbaugeräte werden dabei berücksichtigt. Es wird der bestmögliche Fahrkomfort erreicht. Die Niveau-Regulierung der Achse setzt ab einer Fahrgeschwindigkeit von 1,5 km/h (0.9 mph) ein.

Einstellung MAX

Wird MAX gewählt, dann wird die Federung auf maximale Härte eingestellt (z.B. für Arbeiten mit einem Frontlader). Die Niveau-Regulierung der Achse setzt ab einer Fahrgeschwindigkeit von 1,5 km/h (0.9 mph) ein, zusätzlich gibt es noch eine Verzögerung der Regelung beim Anfahren aus dem Stand: erst nach 5 m (16 ft.) zurückgelegter Wegstrecke wird die Regelung aktiviert. Bei einer Geschwindigkeit über 35 km/h (22 mph) wird die Federsteifigkeit der MAX-Einstellung reduziert, um mehr Komfort zu gewähleisten. Geht die Geschwindigkeit wieder unter 25 km/h (15 mph), wird die MAX-Einstellung wieder reaktiviert.

Einstellung MAN

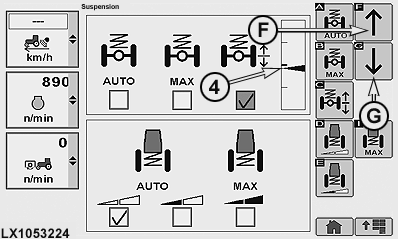

LX1053224-UN-27JUN11

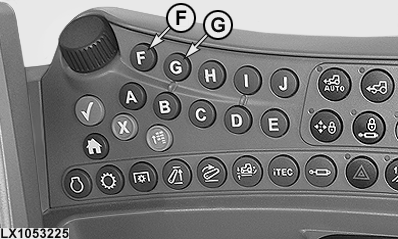

LX1053225-UN-27JUN11

4 - Balkendiagramm

F - Zugriffstaste F

G - Zugriffstaste G

HINWEIS: MAN wird auf dem Display nur als Symbol dargestellt.

Wird MAN gewählt (manuelle Einstellung), dann geht die Achse in die Mittellage. Danach kann die Traktorfront manuell angehoben und abgesenkt werden (z.B. um Anbaugeräte leichter anbauen zu können). Sobald das Achssymbol angezeigt wird, die Schnellzugriffstasten (F) oder (G) betätigen. Bei (F) wird das Traktorvorderteil angehoben, bei (G) wird das Traktorvorderteil gesenkt. Das Balkendiagramm (4) zeigt dann die aktuelle Position an. Um diese TLS-Seite wieder zu verlassen, Taste bzw. Softkey für CommandCenter™-Menü oder CommandCenter™-Startseite drücken. Ab einer Geschwindigkeit von 1,5 km/h (0.9 mph) geht die Achse dann wieder in ihre Mittellage.

Die manuelle Einstellung wird verworfen, sobald die Geschwindigkeit 5 km/h (3 mph) übersteigt. Das System kehrt zu der vorherigen Einstellung (AUTO oder MAX) zurück.
