Druckluftbremsanlage

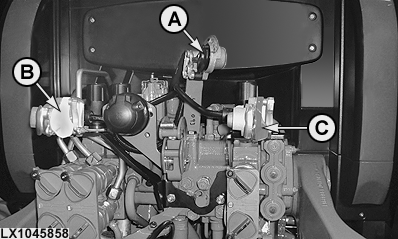

LX1045858-UN-07FEB11

LX1045859-UN-07FEB11

A - Schwarz (Einleitungsbremse, falls vorhanden)

B - Gelb (Zweileitungsbremse)

C - Rot (Zweileitungsbremse, Vorrat)

D - Warnleuchte für zu niedrigen Luftdruck

Die Druckluftbremse ist als Zweileitungssystem oder als kombiniertes Ein- und Zweileitungssystem lieferbar. Am Anschluss (A) können Anhänger mit Einleitungsbremse angeschlossen werden. An den Anschlüssen (B) und (C) können Anhänger mit Zweileitungsbremse angeschlossen werden.

Beim Ankuppeln der Druckschläuche auf Sauberkeit der Anschlüsse achten. Nach dem Entkuppeln, Anschlüsse mit den Staubschutzdeckeln verschließen.

ACHTUNG: Die Einleitungsbremse darf nur bei Anhängern bis 25 km/h betrieben werden.

Bei Transportfahrten die gesetzlichen Bestimmungen im Hinblick auf die erlaubte Höchstgeschwindigkeit beachten.

WICHTIG: Falls der Luftdruck für einen Anhängerbetrieb nicht ausreicht, wird eine entsprechende Meldung im CommandCenter angezeigt! Zudem leuchtet die Leuchte (D), so lange der Luftdruck zu niedrig ist.

Um unnötigen Verschleiß der Bremsen zu vermeiden, folgendes beachten:

• Sicherstellen, dass die Druckschläuche angeschlossen sind.
• Beim Herabfahren eines Berges den gleichen Gang wählen wie beim Hinauffahren.
• Sicherstellen, dass die Druckluftbremsanlage geprüft und funktionsfähig ist.

ACHTUNG: Bei Anhängerbetrieb:

1. Lastregler des Anhängers (falls vorhanden) entsprechend der Anhängerbeladung einstellen!
2. Druckluftbehälter täglich auf Kondenswasser prüfen (siehe Wartung täglich oder alle 10 Stunden)! Falls Kondenswasser festgestellt wird, muss die Trocknerpatrone ausgetauscht werden.
3. Beim Parken des Traktors immer Parksperre einlegen.

HINWEIS: Durch Abfall des Drucks kann die Bremswirkung nachlassen. Den Hänger nach Vorschrift des Herstellers bedienen.
