Heckzapfwellenstummel wechseln

LX1045860-UN-09FEB11

LX1045861-UN-09FEB11

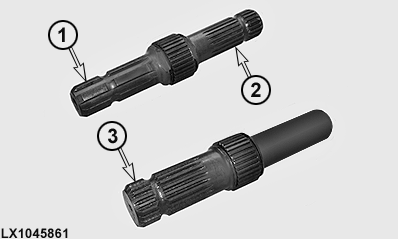

1 - Typ 1 / 6 Zähne

2 - Typ 2 / 21 Zähne

3 - Typ 3 / 20 Zähne

A - Sicherungsring

ACHTUNG: Parksperre einlegen, Motor abstellen. Zündschlüssel abziehen und Traktor vor unbefugter Inbetriebnahme schützen.

Die Heckzapfwelle kann mit unterschiedlichen Heckzapfwellenstummeln betrieben werden.

Zapfwellenstummel	zulässige max. Leistung des Anbaugerätes
Typ 1 / 6 Zähne bei 540 1/min..............	bis 70 kW
Typ 1 / 6 Zähne bei 1000 1/min..............	bis 92 kW
Typ 2 / 21 Zähne bei 1000 1/min..............	bis 115 kW
Typ 3 / 20 Zähne bei 1000 1/min..............	bis 275 kW

Zum Wechseln der Zapfwellenstummel, den Motor ausschalten und Verunreinigungen am Stummel entfernen.

Den Sicherungsring (A) mit einer Zange zusammendrücken und den Zapfwellenstummel mit dem Sicherungsring ausbauen.

Vor dem Einbau den Zapfwellenstummel säubern und mit John Deere SD POLYUREA GREASE einfetten.

Zum Einbauen den Sicherungsring (A) in der Nut des Zapfwellenstummels anordnen und mit einer Zange zusammendrücken, dann den Zapfwellenstummel im Zapfwellengehäuse anordnen. Auf richtigen Sitz des Sicherungsrings (A) achten.

Bei ausgeschaltetem Motor muss sich der Zapfwellenstummel von Hand drehen lassen.
