Hydraulische Wagenanhängevorrichtung (elektrisch betätigt)

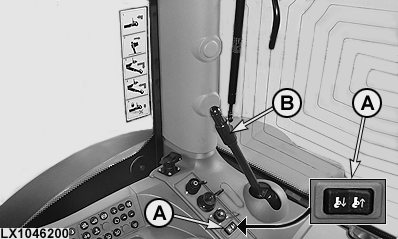

LX1046200-UN-14JUN11

LX1045867-UN-15FEB11

LX1045868-UN-15FEB11

A - Schalter

B - Entriegelungshebel

1 - Anhängevorrichtung in Aufnahmestellung

2 - Anhängevorrichtung in Ruhestellung

Diese Wagenanhängevorrichtung kann mit dem Heckkraftheber und dem Schalter (A) bedient werden.

1. Unterlenker ganz anheben und Anhängehaken mit dem Schalter (A) ganz einfahren (Schalter oben drücken).

2. Entriegelungshebel (B) betätigen und so lange halten, bis der Anhängehaken die Ruhestellung verlassen hat (der Hebel bleibt in der Offen-Stellung).

3. Anhängehaken mit dem Schalter (A) ganz ausfahren (Schalter unten drücken).

4. Unterlenker und damit Anhängehaken auf die gewünschte Höhe ablassen.

5. Unterlenker anheben, so dass der Anhängehaken die Zugöse des Anhängers aufnimmt; Anhängevorrichtung voll anheben.

6. Anhängehaken mit dem Schalter (A) wieder ganz einfahren, bis er vollständig eingerastet ist (der Hebel (B) geht in seine Ausgangsstellung).

7. Unterlenker ablassen.

8. Sich vergewissern, dass die Anhängevorrichtung vorschriftsmäßig verriegelt ist. Ist dies der Fall, wird sie sich weder senken, wenn die Unterlenker abgesenkt werden, noch wird sie ausfahren, wenn der Schalter betätigt wird.

WICHTIG: Ist das Entriegeln schwergängig oder das Einrasten erfolgt nicht automatisch (Punkt 2 oder 6 in der vorstehenden Liste) dann die Einstellung der Hubspindeln bzw. des Hakens der Wagenanhängevorrichtung vom John Deere-Händler überprüfen lassen.

ACHTUNG:

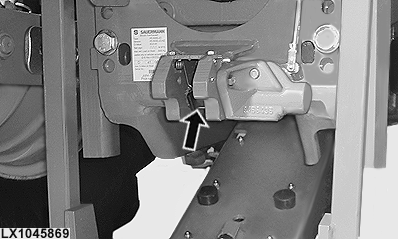

LX1045869-UN-15FEB11

Bei abgelassener Anhängevorrichtung NICHT in die Aufnahme-Öffnung (siehe Pfeil) fassen. Verletzungsgefahr!

HINWEIS: Bauteile der Wagenanhängevorrichtung, die durch den Gebrauch Verschleiß aufweisen können, alle 250 Stunden überprüfen (siehe Wartung alle 250 Stunden). Gegebenenfalls austauschen.

Die zulässigen Stütz- und Anhängelasten sind unter Technische Angaben aufgeführt.

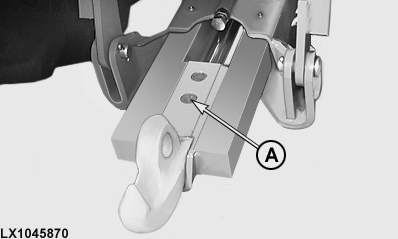

LX1045870-UN-15FEB11

Das nicht benötigte Teil kann in einem Halter am Seitenrahmen aufbewahrt werden.
