CommandCenter™ - Seitenaufbau

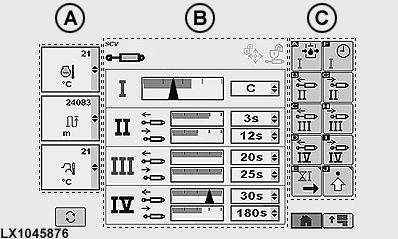

LX1045876-UN-16FEB11

Seitenaufbau (Beispiel)

HINWEIS: Die angezeigte Seite dient nur als Referenz. Die tatsächlich angezeigten Seiten können aufgrund von angeschlossenen Anbaugeräten und Traktorkonfiguration anders aussehen.

Die Seiten im CommandCenter™ sind in drei Bereiche aufgeteilt, die unterschiedlichen Aufgaben erfüllen.

A — Überwachungsfeld, im linken Bereich der Seite.

Im Überwachungsfeld (A) sind drei Anzeigefelder zur ständigen Überwachung von Traktorfunktionen angeordnet. Die Überwachungsfelder sind frei wählbar und werden auf allen Seiten angezeigt. Jedes Feld zeigt eine laufende Funktion oder einen bestimmten Traktorstatus an.

HINWEIS: Im Überwachungsfeld können auch GreenStar-Funktionen eingeblendet und überwacht werden.

B — Eingabefeld, im mittleren Bereich der Seite.

Im Eingabefeld (B) sind ja nach Traktorfunktion unterschiedliche Eingabe- bzw. Auswahlfelder angeordnet. Über diese Felder kann der Fahrer, die Einstellungen des Traktors für viele verschiedene Anwendungen einsehen bzw. ändern.

C — Softkeyfeld, im rechten Bereich der Seite.

Das Softkeyfeld zeigt Softkeys an, die dem Fahrer auf der aktuellen Seite zur Verfügung stehen. Durch Betätigen eines Softkeys gelangt der Fahrer auf die Seite einer neuen Funktion oder zu einem Eingabe- bzw. Auswahlfeld auf der aktuellen Seite.

HINWEIS: Die verschiedenen Felder sind auf den meisten Seiten aktiv.
