CommandCenter™ - Eingabefelder

LX1045886-UN-24FEB11

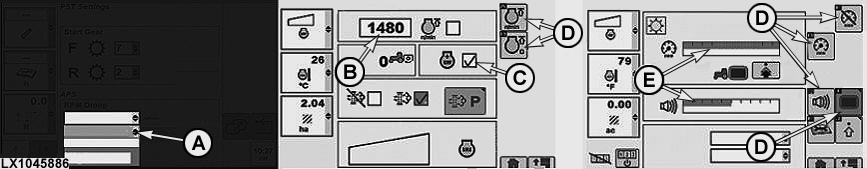

Beispiel von Dropdown-, Kontroll-, Eingabefeldern, Softkeys und Anzeigebalken im CommandCenter™

LX1045880-UN-18FEB11

A — Dropdown-Felder

Im Dropdown-Feld sind Listen mit Zahlenwerte oder Texte hinterlegt. Der Fahrer kann durch Betätigen der Pfeile auf der rechten Seite nach oben/unten in den vorhandenen Listen den gewünschten Wert oder Funktion auswählen.

Dropdown-Feld auswählen (Liste erscheint) und aus den verfügbaren Optionen wählen.

Die Taste für Abbrechen betätigen, um das Dropdown-Feld zu schließen, ohne eine Auswahl zu treffen. Die Liste wird geschlossen und der ursprüngliche Wert bleibt erhalten.

B — Eingabefeld

Das Eingabefeld hat einen Rand mit einem Zahlenwert oder Text. Der Fahrer kann damit neue Werte oder Text auswählen oder eingeben.

HINWEIS: Bei Verwendung des Daumenrads: Je schneller das Daumenrad gedreht wird, desto schneller ändern sich die Werte. Durch Drehen des Daumenrades nach vorne wird der Wert erhöht und durch Drehen nach hinten, wird der Wert verringert.

Um einen Wert zu ändern, das Eingabefeld markieren und eine Auswahl vornehmen.

Wenn ein großer Wertebereich zur Verfügung steht, erscheint ein Zahlenfeld zur Eingabe von Ziffern.

C — Kontrollkästchen

Durch Markieren oder Aufheben der Markierung eines Kontrollkästchens wird die entsprechende Funktion ein- bzw. ausgeschaltet.

D — Softkeys

Zur Aktivierung einer vorgeschriebenen Funktion oder zum Navigieren zu einer Seite die Softkeys betätigen.

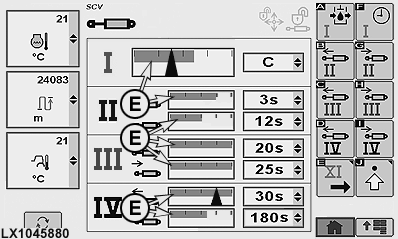

E — Anzeigebalken

Um einen Wert zu ändern, den Anzeigebalken markieren und den gewünschten Wert eingeben bzw. auswählen.
