CommandCenter™ - Breite des Anbaugeräts und Steuermodus einstellen

RXA0098156-UN-07NOV08

Menütaste

RXA0106134-UN-15JUL10

Softkey für Hauptseite des Leistungsmonitors → Erweiterte Einstellungen

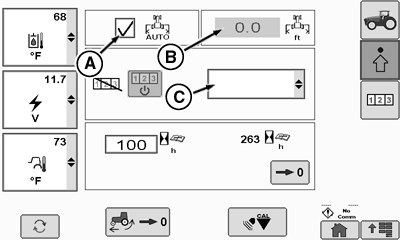

RXA0112580-UN-22DEC10

Seite des Leistungsmonitors

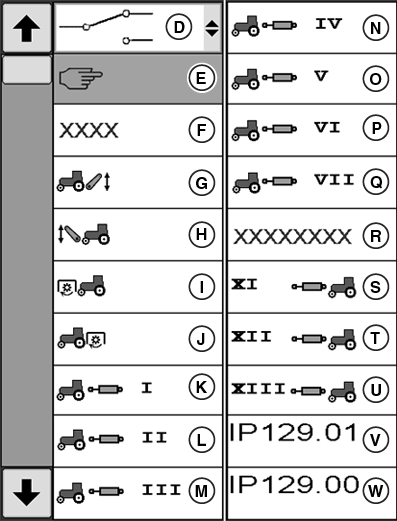

RXA0112582-UN-14FEB11

Steuermodi für Hektarzähler

A - Feld für automatische Breite des Anbaugeräts

B - Feld für Arbeitsbreite des Anbaugeräts

C - Dropdown-Feld für Hektarzähler-Steuermodus

D - Schaltermodus

E - Manueller Modus

F - Automatikmodus

G - Modus für Steuereinheit für Kraftheber

H - Modus für Steuereinheit für Frontkraftheber

I - Frontzapfwellenmodus

J - Heckzapfwellenmodus

K - SCV-I-Modus

L - SCV-II-Modus

M - SCV-III-Modus

N - SCV-IV-Modus

O - SCV-XI-Modus

P - SCV-XII-Modus

Q - SCV-XIII-Modus

R - GreenStar™

S - Vorderes SCV XI

T - Vorderes SCV XII

U - Vorderes SCV XIII

V - Statusanzeige für Anbaugerät (IP129.01)

W - Statusanzeige für Anbaugerät (IP129.00)

1. Menütaste drücken.

2. Leistungsmonitor auswählen.

3. Softkey für Hauptseite des Leistungsmonitors betätigen.

4. Feld (A) für Breite des Anbaugeräts auswählen.

5. Eingabefeld (B) für Breite wird markiert. Breite des Anbaugeräts eingeben.

6. Taste für Bestätigen betätigen.

   HINWEIS: Wenn der manuelle Modus (E) für die Steuerung des Hektarzählers ausgewählt ist, kann die Statusanzeige für Anbaugerät geändert werden.

7. Zur Änderung des Steuermodus für den Hektarzähler den entsprechenden Modus im Dropdown Feld für Hektarzähler-Steuermodus auswählen.
