CommandCenter™ - GreenStar™, ISOBUS-Anbaugeräte und Mehrfach-ISOBUS-Displays anschließen

ACHTUNG:

RXA0098156-UN-07NOV08

Menütaste

RXA0103918-UN-02AUG10

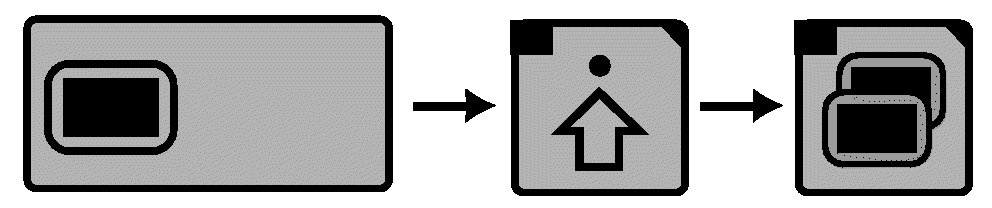

Display → Erweiterte Einstellungen → Mehrfachdisplay

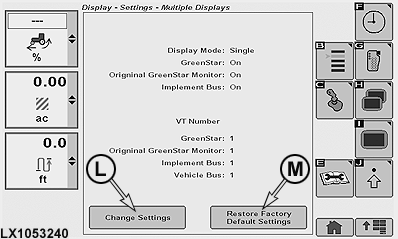

LX1053240-UN-05JUL11

Werkseinstellungen für Mehrfachdisplay

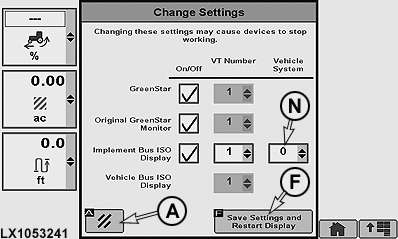

LX1053241-UN-05JUL11

A - Softkey für Abbrechen

F - Softkey für Einstellungen speichern und Display neu starten

L - Softkey für Einstellungen ändern

M - Softkey für Werkseinstellungen wiederherstellen

N - Dropdown-Liste für Fahrzeugsysteme

Unsachgemäße Bedienung kann zu unbeabsichtigten Bewegungen des Anbaugeräts führen.

Sich mit der Anzeige zur Bedienung der Anbaugerätefunktionen vertraut machen, um schwere oder sogar tödliche Verletzungen von Personen, die sich in der Nähe aufhalten, zu vermeiden.

Betriebsanleitung des Anbaugeräts lesen und sicherstellen, dass der Inhalt vollständig verstanden wurde.

Diese Meldung erscheint, wenn das System ein ISOBUS-Anbaugerät erkennt. Für weitere Informationen, BETRIEBSANLEITUNGEN FÜR ISOBUS-ANBAUGERÄTE LESEN.

In einigen Fällen kann es notwendig sein, mit mehr als einem ISOBUS-Display zu arbeiten. In solchen Fällen das CommandCenter™ so konfigurieren, dass es eine zweites ISOBUS-Display erkennt und mit ihm zusammen funktioniert.

Allgemeine Empfehlungen:

• Sicherstellen, dass sich der Zündschlüssel in der Stellung AUS befindet, wenn zusätzliche ISOBUS-Anzeigen oder ISOBUS-Anbaugeräte angeschlossen werden.
• Vor dem Trennen einer externen ISOBUS-Anzeige, die Werkseinstellungen wieder herstellen.

Anleitung für die Einstellungen der Anzeige für Seiten der Mehrfachdisplays
GreenStar™-Anwendungen	GreenStar™-Anwendungen können nicht gleichzeitig auf zwei Anzeigen laufen.
Original GreenStar™	Der Original GreenStar™-Monitor kann nicht gleichzeitig auf zwei Anzeigen verwendet werden. HINWEIS: Alle Funktionen des Original GreenStar™-Monitors können nur über das Original GreenStar™ Display angezeigt werden, falls dieses vorhanden ist.
Virtuelles Terminal, Anbaugerätebus	Das virtuelle Terminal für Anbaugerätebus kann auf zwei ISOBUS-Anzeigen aktiv sein. Anbaugerätebus zur Anzeige eines ISOBUS-Anbaugeräts am CommandCenter™ freigeben. Anbaugerätebus zur Anzeige eines ISOBUS-Anbaugeräts an einer anderen ISOBUS-Anzeige deaktivieren. HINWEIS: Je nach ISOBUS-Anbaugerät ändert sich Feld für Funktionsvorgang möglicherweise. Siehe Bedienungsanleitung des ISOBUS-Anbaugeräts.
Virtuelles Terminal, Fahrzeugbus	Das virtuelle Terminal für Fahrzeugbus kann nicht deaktiviert werden. Keine Einstellung erforderlich.

ISOBUS-Anbaugeräte und Mehrfach-ISOBUS-Displays anschließen und aktivieren

1. Menütaste drücken.

2. Display auswählen.

3. Softkey für erweiterte Einstellungen betätigen.

4. Softkey für Mehrfachdisplays auswählen und die Seite für Einstellungen des Mehrfachdisplays wird angezeigt.

   Änderungen dieser Einstellungen kann dazu führen, dass Geräte nicht mehr funktionieren.

5. Softkey (L) für Einstellungen ändern betätigen.

   HINWEIS: Wird die Softkey (F) für Einstellungen speichern und Display neu starten betätigt, wird das Display mit den geänderten Einstellungen neu gestartet.

6. Die Seite wie gewünscht konfigurieren und dann Softkey (F) für Einstellungen speichern und Display neu starten betätigen.

   Um den Eingabevorgang abzubrechen, den Softkey (A) für Abbrechen betätigen und die Seite für Einstellungen des Mehrfachdisplays wird angezeigt.

Modus für Einfachanzeige: Es ist keine zusätzliche ISOBUS-Anzeige angeschlossen. GreenStar™ läuft auf dem GS3 CommandCenter™.

Wird ein angeschlossenes ISOBUS-Anbaugerät nicht im GS3 CommandCenter™ angezeigt, kann es daran liegen, dass das Anbaugerät nicht mit dem GS3 CommandCenter™ kommunizieren kann. Hierzu muss auf der Seite für Einstellungen der Mehrfachanzeige die Werkseinstellung geändert werden.

Damit das Anbaugerät mit dem GS3 CommandCenter™ kommunizieren kann, muss der Wert 1 in der Dropdown-Liste für Fahrzeugsysteme (N) auf 0 gesetzt und der Softkey (F) für Einstellungen speichern und Display neu starten betätigt werden.

HINWEIS: Diese Option erscheint nur auf der Seite für Einstellungen ändern.

Modus für Mehrfachanzeige: Wenn eine ISOBUS-Anzeige angeschlossen wurde, erscheint nach 90 Sekunden eine Meldung, die dem Fahrer mitteilt, dass eine zweite Anzeige festgestellt wurde. Der Fahrer wird aufgefordert, den Zündschalter aus- und wieder einzuschalten. GreenStar™ läuft auf der zweiten ISOBUS-Anzeige, die angeschlossen ist.

Modus für benutzerdefinierte Anzeige: Immer wenn der Fahrer auf der Seite für Einstellungen der Mehrfachanzeige eine Einstellung ändert, wechselt die Anzeige in den Modus für benutzerdefinierte Anzeige. Wenn die ISOBUS-Anzeige entfernt wird, während der Modus für benutzerdefinierte Anzeige aktiv ist, erscheint GreenStar™ nicht mehr auf dem GS3 CommandCenter™.

HINWEIS: Das Kontrollkästchen für Anbaugerätebus muss aktiviert sein, wenn der Fahrer das nächste virtuelle Terminal verwenden möchte, um ein ISOBUS-Anbaugerät, einen Empfänger, SeedStar™ II etc. am GS3 CommandCenter™ anzuzeigen.

Zum Entfernen einer ISOBUS-Anzeige: Auf der Seite für Einstellungen der Mehrfachanzeige den Softkey für Werkseinstellungen wiederherstellen betätigen. Diese Taste erscheint nur, wenn Einstellungen geändert wurden. Wenn eine ISOBUS-Anzeige entfernt wurde, erscheint beim Starten nach 90 Sekunden eine Meldung, die dem Fahrer mitteilt, dass eine Anzeige entfernt wurde. Das GS3 CommandCenter™ schaltet automatisch aus und wieder ein, um zum Modus für Einfachanzeige zurückzukehren.

WICHTIG: Anzeigen nur entfernen, wenn sich der Zündschalter in der Stellung AUS befindet.
