CommandCenter™ - GreenStar™, ISOBUS-fähige Zusatzsteuerungen

ACHTUNG:

RXA0098156
RXA0098156-UN-07NOV08

Menütaste

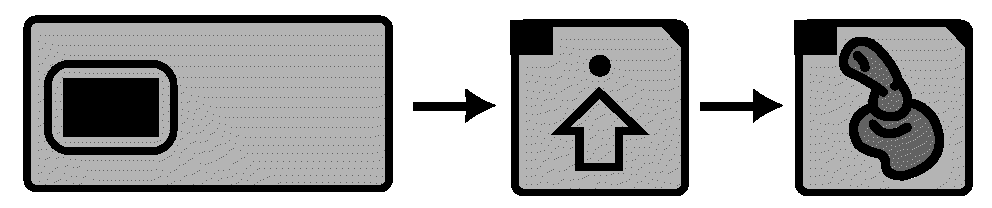

RXA0103919
RXA0103919-UN-02AUG10

Anzeige→ Erweiterte Einstellungen → Zusatzsteuerung

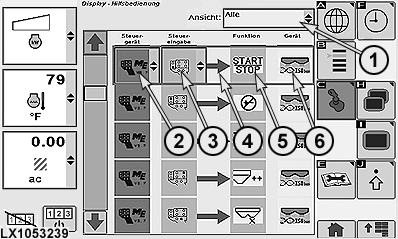

LX1053239
LX1053239-UN-04JUL11

Seite für Zusatzsteuerungen anzeigen

1 - Dropdown-Feld für Ansicht

2 - Zusatzsteuerung

3 - Steuerelemente der Zusatzsteuerung

4 - Statusanzeige der Zuordnung

5 - Funktion des Anbaugeräts

6 - Anbaugerät

Anbaugerät erkannt.

Unsachgemäße Bedienung kann zu unbeabsichtigten Bewegungen des Anbaugeräts führen.

Sich mit der Anzeige zur Bedienung der Anbaugerätefunktionen vertraut machen, um schwere oder sogar tödliche Verletzungen von Personen, die sich in der Nähe aufhalten, zu vermeiden.

Betriebsanleitung des Anbaugeräts lesen und sicherstellen, dass der Inhalt vollständig verstanden wurde.

Diese Meldung erscheint im CommandCenter™, wenn das System eine ISOBUS-fähige Zusatzsteuerung erkennt. Die Zuordnungen der Zusatzsteuerungen bei Bedarf überprüfen oder ändern. Sofort nach der Meldung kann der Fahrer entweder ablehnen oder annehmen, indem er mit dem Daumenrad zu dem entsprechenden Kästchen blättert. Die Bestätigungstaste drücken, um die entsprechende Antwort auszuwählen.

  • Wird Ablehnen gewählt, werden alle Zusatzsteuerungen deaktiviert.
  • Wird Annehmen ausgewählt, werden alle Zusatzsteuerungen aktiviert.

ACHTUNG: Wird ein anderes Steuerelement installiert, müssen die Zusatzsteuerungen neu konfiguriert werden, um neue Steuereingaben für die Anbaugerätefunktionen einzurichten.

Werden Steuerelemente und /oder Zusatzsteuerungen geändert oder erfasst, ist der Fahrer dafür verantwortlich, folgendes sicherzustellen, um schwere oder sogar tödliche Verletzungen von Personen, die sich in der Nähe aufhalten, zu vermeiden:

  • Vor Inbetriebnahme prüfen, ob in den Einstellungen der Zusatzsteuerungen die jeweilige Funktion dem entsprechenden Steuerelement zugeordnet ist.
  • Sicherstellen, dass die Steuerelemente und deren Funktionen richtig gekennzeichnet sind.
  • Sicherstellen, dass alle Benutzer wissen, welche Funktion dem jeweiligen Steuerelement zugeordnet ist.
  • Sicherstellen, dass sich das Anbaugerät mit den Steuerelementen sicher bedienen lässt.

Wenn Ablehnen gewählt wird, werden alle Zusatzsteuerungen deaktiviert.

ISOBUS-fähige Zusatzsteuerungen können verwendet werden, um ISOBUS-fähige Anbaugerätefunktionen zu steuern. Die über die Seite für Zusatzsteuerungen angezeigten Anbaugerätefunktionen können den verfügbaren Steuerelementen zugeordnet werden.

HINWEIS: Die Anzeige wird ausschließlich als eine Benutzeroberfläche verwendet, um die Anbaugerätefunktionen den Eingabesteuerelementen zuzuordnen.

Eine ISOBUS-fähige Zusatzsteuerung mit zwei Schaltern wird verwendet, um z.B. eine gezogene Feldspritze mit einer ISOBUS-Anbaugeräte-Steuereinheit zu steuern. Die Feldspritze verfügt über zwei steuerbare Funktionen: Pumpe ein/aus und Spritzgestänge ein/aus. Mit der Zusatzsteuerungsfunktion kann jede Funktion einem der Schalter der Zusatzsteuerung zugeordnet werden.


Zusatzsteuerungen einstellen:

  1. Menütaste drücken.

  2. Display auswählen.

  3. Softkey für erweiterte Einstellungen betätigen.

  4. Softkey für Zusatzsteuerung betätigen.

    HINWEIS: Die Seite für Zusatzsteuerungen ermöglicht dem Benutzer, die Eingaben der Zusatzsteuerung (3) auf verschiedene Funktionen des Anbaugeräts (5) abzustimmen. Dieser Vorgang wird Zuordnung eines Steuerelements zu einer Funktion genannt. Sobald diese Zuordnung abgeschlossen ist, kann eine Funktion ausgeführt werden, indem der entsprechende Eingang aktiviert wird.

    Die verfügbaren Funktionen und Steuerelemente sind abhängig von den ISOBUS-fähigen Anbaugeräten (6), die aktuell angeschlossen sind.

  5. Über das Dropdown-Feld (1) kann die Ansicht der möglichen Zuordnungen gefiltert werden. Gewünschte Ansicht auswählen und dann die Zuweisung vornehmen.

    HINWEIS: Eine Zusatzsteuerung (2) besteht aus einer Reihe von Steuerelementen (3). Diese können Tasten, Schalter oder Wählscheiben sein.

    HINWEIS: Funktion und Anbaugerät werden zusammen mit dem Symbol für Zusatzsteuerungen angezeigt, wenn das Steuerelement aktiviert ist.

Zusatzsteuerung und Steuerelemente der Zusatzsteuerung den Funktionen eines Anbaugeräts zuweisen:

  1. Eine Anbaugerätefunktion auswählen.

  2. Die Zeile der momentan ausgewählten Anbaugerätefunktion wird durch ein farbiges Rechteck umrahmt.

  3. In der momentan ausgewählten Reihe das Dropdown-Feld (2) der Zusatzsteuerung auswählen.

  4. Eine Zusatzsteuerung aus der Dropdown-Liste auswählen.

  5. In der Spalte (3) für Steuerelemente der Zusatzsteuerung erscheint ein weiteres Dropdown-Feld.

  6. Aus der Liste ein Steuerelement auswählen, um das Steuerelement der aktuell ausgewählten Funktion zuzuordnen.

    WICHTIG: Die Auswahlliste enthält nur Steuerelemente, die mit den Funktionen des Anbaugeräts kompatibel sind.

  7. Eine Statusanzeige (4) erscheint, um anzuzeigen, ob die Zusatzsteuerung (2) und das Steuerelement der Zusatzsteuerung (3) der Funktion des Anbaugeräts erfolgreich zugeordnet wurde.

    • Eine grüne Statusanzeige zeigt an, dass die Zuordnung erfolgreich abgeschlossen wurde.
    • Eine rote Statusanzeige zeigt an, dass die Zuordnung nicht erfolgreich war. In diesem Fall die Zuordnungen prüfen und nach Bedarf ändern.

OULXA64,000274D-29-20120625
