Anhängekupplung, Führungsschienen prüfen

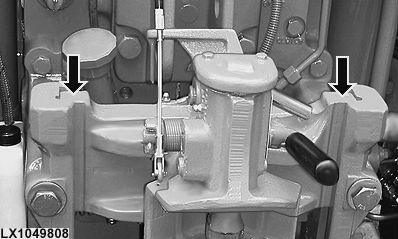

LX1049808-UN-07SEP10

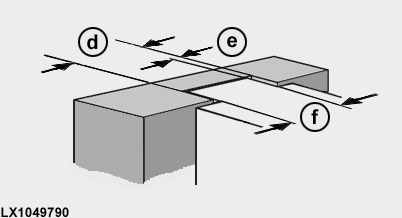

LX1049790-UN-20AUG10
d - Breite der Führungsschiene
e - Spiel in der Führungsschiene
f - Dicke des Schlittens
Spiel und Verschleiß an den Teilen (d) und (f) ermitteln. Hierzu das Anhängemaul in alle möglichen Positionen verschieben, dort verriegeln und dann Spiel messen.
| Prüfpunkt | Maß | Spezifikation |
| Führungsteile in Zug- und Schubrichtung (e) | Spiel | max. 2,4 mm max. 0.09 in. |
| Führungsschienen, Nut (d) im Anhängebock | Verschleiß | max. 1,2 mm max. 0.05 in. |
| Führungsschienen, Führung (f) der Anhängerkupplung | Verschleiß | max. 0,8 mm max. 0.03 in. |
|
OULXA64,0002753-29-20110222 |
