Anhängekupplung (manuell bedienbar) auf Verschleiß prüfen

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

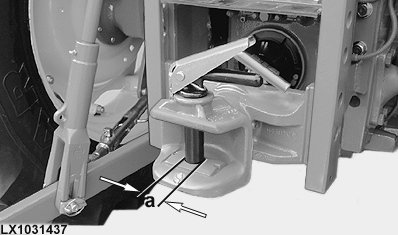

LX1031437
LX1031437-UN-24SEP03

Durchmesser (a) des Kupplungsbolzens prüfen.

PrüfpunktMaßSpezifikation
KupplungsbolzenVerschleißgrenze bzw. Durchmessermin. 29,0 mm min. 1.14 in.

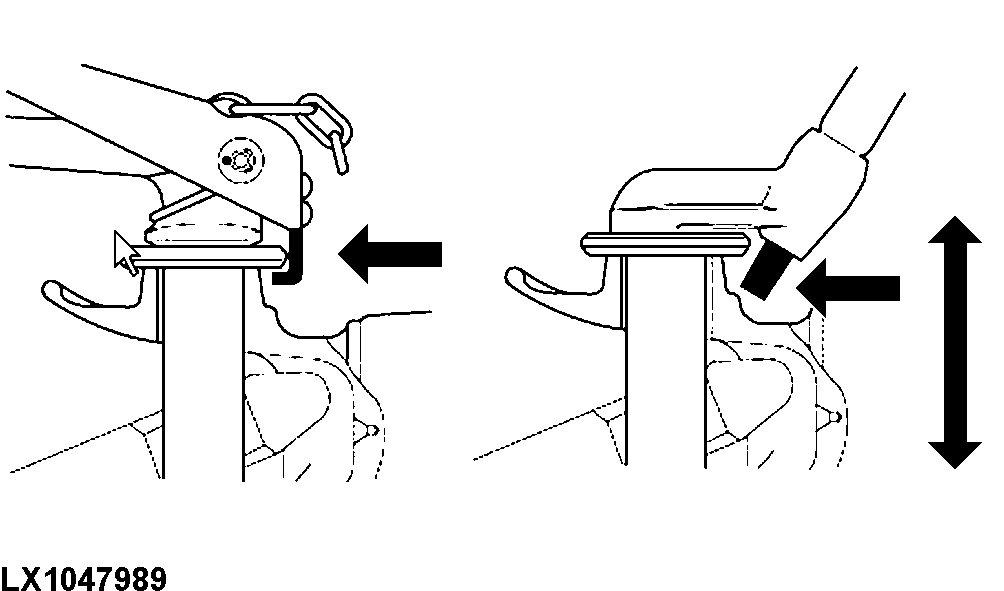

LX1047989
LX1047989-UN-23SEP09

Zulässiges Höhenspiel des Kupplungsbolzens prüfen.

PrüfpunktMaßSpezifikation
KupplungsbolzenSpielmax. 6 mm max. 0.24 in.

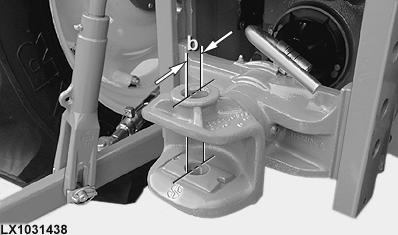

LX1031438
LX1031438-UN-24SEP03

Durchmesser (b) der Aufnahmebohrung prüfen.

PrüfpunktMaßSpezifikation
Aufnahmebohrung oben und unten (in Fahrtrichtung)Verschleißgrenze bzw. Durchmessermax. 35,0 mm (oval) max. 1.38 in. (oval)

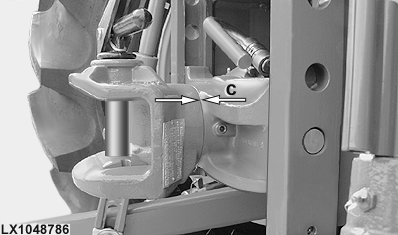

LX1048786
LX1048786-UN-09DEC09

Spiel (c) zwischen Kupplung und Aufnahme ermitteln.

PrüfpunktMaßSpezifikation
Kupplung und AufnahmeSpielmax. 3,0 mm max. 0.12 in.

OULXA64,0002754-29-20110222
