CommandCenter™ - Anderes Radar manuell kalibrieren

RXA0098156-UN-07NOV08

Menütaste

RXA0110753-UN-20SEP10

Leistungsmonitor → Einstellungen des Leistungsmonitors → Radar kalibrieren

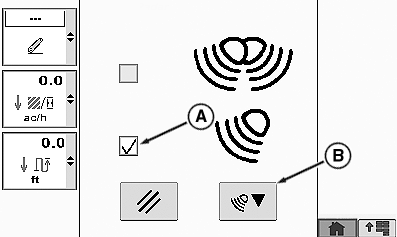

RXA0106592-UN-02AUG10

Feld für Kalibrierung

A - Kontrollkästchen, anderes Radar aktiviert

B - Feld für Kalibrieren

HINWEIS: Die manuelle Kalibrierung sollte nicht beim zweistrahligen John Deere™ Radar durchgeführt werden.

Die automatische Kalibrierung nur für das zweistrahlige JOHN DEERE Radar verwenden. Siehe CommandCenter™ - Zweistrahliges John Deere Radar kalibrieren in diesem Abschnitt.

Die manuelle Kalibrierung des Radars berechnet die Impulse des Radarsensors in Abhängigkeit zur Fahrgeschwindigkeit. Der Abgleich zwischen Fahr- und Radarsensorgeschwindigkeit wird automatisch durchgeführt. Für weitere Informationen, siehe CommandCenter™ - Fahrgeschwindigkeit an Radarsensorgeschwindigkeit anpassen in diesem Abschnitt.

Vorbereitung:

Traktor unbelastet

Auf einem ebenen, festen, trockenen Untergrund eine Strecke von 122 m (400 ft) abstecken. Am Anfang und am Ende der Strecke deutlich sichtbare Markierungen anbringen.

Kalibrierung:

1. Unbelasteten Traktor bis zur Startlinie vorfahren.

2. Menütaste drücken.

3. Leistungsmonitor auswählen.

4. Softkey für Einstellungen des Leistungsmonitors betätigen.

5. Unten auf der Seite die Taste für Radar kalibrieren betätigen.

6. Kontrollkästchen (A) für Anderes Radar aktivieren.

7. Feld für Kalibrieren (B) wählen und die Anweisungen im CommandCenter™ ausführen.

8. Die Kalibrierungsergebnisse werden im CommandCenter™ angezeigt.

9. Wird eine Fehlermeldung empfangen, die Kalibrierung wiederholen.

   HINWEIS: Mit dem John Deere-Händler Kontakt aufnehmen, wenn die Kalibrierung nach drei Versuchen erfolglos war.
