Radschrauben der Hinterräder festziehen (bei Verstellachsen)

Hinweise zur Spurverstellung

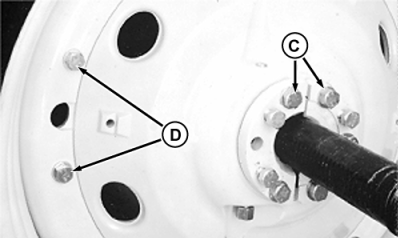

RW19892A-UN-11AUG99

Gussrad

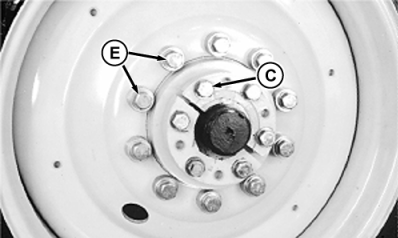

RW21295A-UN-11AUG99

Stahlrad

C - Befestigungsschrauben der Hülse

D - Schrauben zur Befestigung der Felge am Gussrad

E - Schrauben zur Befestigung des Stahlrads an der Nabe

ACHTUNG: Verletzungen vermeiden. Den Traktor niemals mit losen Radschrauben in Betrieb nehmen. Es ist äußerst wichtig, dass die Radschrauben nachgezogen werden.

WICHTIG: Der axiale Abstand zwischen Reifen und Kotflügel darf nicht kleiner als 40 mm (1.57 in.)¹ sein.

Der radiale Abstand zwischen Reifen und Kotflügel darf nicht kleiner als 60 mm (2.36 in.)¹ sein.

Werden auf die Reifen Schneeketten montiert, muss der Mindestabstand von den Reifen zu den Kotflügeln (axial und radial) 100 mm (3.94 in.) betragen.

WICHTIG: Bei Stahlrädern und Flanschachse keine Zwillingsräder mit Schnellspannklammern montieren.

Anziehen der Befestigungsschrauben der Hülse

1. Die Befestigungsschrauben (C) der Hülse anbringen und mit 204 Nm (150 lb-ft) anziehen.
2. Dann erneut mit 410 Nm (300 lb-ft) anziehen.
3. Den Traktor ungefähr 100 m (110 yd) fahren, dann die Schrauben (C) mit 600 Nm (445 lb-ft) anziehen.
4. Die Schrauben nach 3 BETRIEBSSTUNDEN und nach 10 BETRIEBSSTUNDEN nachziehen.

WICHTIG: Wenn die Befestigungsschrauben (C) der Hülse gelöst werden, müssen beide Hülsenhälften gleichmäßig festgezogen werden, um zu vermeiden, dass die Nabe reißt oder sich die Schrauben lösen.

Anziehen der Schrauben zur Befestigung des Gussrads an der Felge

38-Zoll-Hinterradfelgen und größer verfügen über ein kleineres Schraubenloch und ein Schlitzloch, die sich genau gegenüber liegen.

1. Die Schraube in der Haftsitzbohrung anbringen und von Hand festziehen.
2. Die Schraube in der Schlitzpassbohrung anbringen und von Hand festziehen.
3. Die verbleibenden Schrauben von Hand festziehen und dann alle Schrauben zwischen Gussrad und Felge mit 600 Nm (445 lb-ft) festziehen.
4. Die Schrauben nach 100 m, sowie jeweils nach 3 BETRIEBSSTUNDEN und 10 BETRIEBSSTUNDEN nachziehen.

C — Befestigungsschrauben der Hülse

... Anziehen der Schrauben, 1. Stufe..............204 Nm (150 lb-ft)

... Anziehen der Schrauben, 2. Stufe..............410 Nm (300 lb-ft)

... Anziehen der Schrauben, endgültige Stufe..............600 Nm (445 lb-ft)

D — Schrauben zur Befestigung der Felge am Gussrad..............600 Nm (445 lb-ft)

E — Schrauben zur Befestigung des Stahlrads an der Nabe..............600 Nm (445 lb-ft)
