Frontgewichte montieren

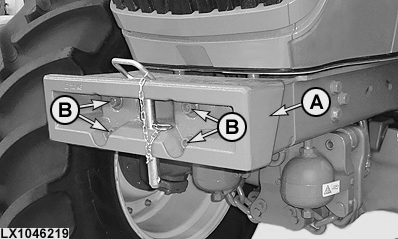

LX1046219-UN-22JUN11

LX1046220-UN-22JUN11

A - Grundgewicht

B - Befestigungsschrauben

C - Fangmaul

D - Zusatzgewichte

E - Schrauben

Am Traktor können das Grundgewicht (A) und bis zu 18 Zusatzgewichte (D) angebaut werden.

WICHTIG: Die Befestigungsschrauben (B) des Grundgewichts (A) mit 600 N˙m (440 lb-ft) und die Schrauben (E) der Zusatzgewichte (D) mit 230 N˙m (170 lb-ft) festziehen.

Am Traktor können bis zu 18 Zusatzgewichte (D) angebaut werden.

In der EU und Nordamerika werden unterschiedliche Frongewichte ausgeliefert und verbaut.

Region	Gewicht je Zusatzgewicht	Gewicht bei 18 Zusatzgewichten
EU, Teile-Nr.: L38451..............	50 kg (110 lb)	900 kg (1980 lb)
Nordamerika, Teile-Nr.: R127764 ..............	43 kg (95 lb)	774 kg (1710 lb)

Je 10 kg (22 nbsp;nbsp;nbsp;nbsp;lb) Gewichtserhöhung erhöhen die Vorderachslast um ca. 12 kg (26.5 lb).

WICHTIG: Werden 6 oder mehr Zusatzgewichte angebaut, müssen sie so angeordnet werden, dass sie ein Fangmaul (C) bilden.

Das Fangmaul darf nur zum Rangieren und zum Abschleppen auf befestigten Straßen verwendet werden.
