Bedienung und Einstieg in Diagnoseadressen mit CommandCenter™ (Kunden-Ebene)

Hier werden für den Kunden relevante Diagnoseadressen angezeigt.

LX1051629-UN-22FEB11

LX1051263-UN-22FEB11

1 - CommandCenter™

2 - Tastenmodul

3 - Daumenrad (Markieren und Einstellen der Werte)

4 - Eingabetaste (Bestätigen, Ausblenden, Speichern und Starten)

5 - Menütaste

Der Zugriff auf CommandCenter™ erfolgt über die Tasten und Daumenrad im Tastenmodul.

1.
   LX1050866-UN-12OCT11

   Menü

   1 - Softkey für Infoseite

   Menütaste drücken.

   HINWEIS: Werden Diagnosecodes oder Informationsmeldungen im CommandCenter™ angezeigt, die Eingabetaste so oft drücken, bis alle Diagnosecodes und Meldungen ausgeblendet werden.

   Mit dem Daumenrad den Softkey für Infoseite markieren und die Eingabetaste drücken.

   HINWEIS: Die Reihenfolge der angezeigten Symbole kann je nach Fahrzeugkonfiguration unterschiedlich sein.

---




2.

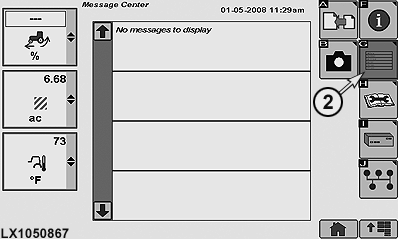

   LX1050867-UN-12OCT11

   Infoseite

   G - Softkey für Diagnoseadressen

   Mit dem Daumenrad den Softkey für Diagnoseadressen markieren und die Eingabetaste drücken.

---




3.

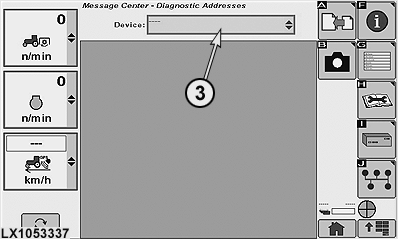

   LX1053337-UN-29NOV11

   Dropdown-Menü

   S - Dropdown-Menü

   Mit dem Daumenrad den Softkey für Dropdown-Menü markieren und die Eingabetaste drücken.

---




4.

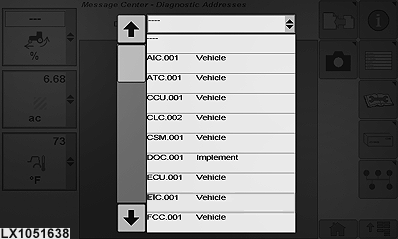

   LX1051638-UN-23FEB11

   Mit dem Daumenrad die gewünschte Steuersoftware markieren und die Eingabetaste drücken.

   Die Liste kann mit dem Daumenrad nach unten oder nach oben bewegt werden.

   HINWEIS: Die Liste der Steuersoftware kann je nach vorhandenen Optionen unterschiedlich aussehen.

---




5.

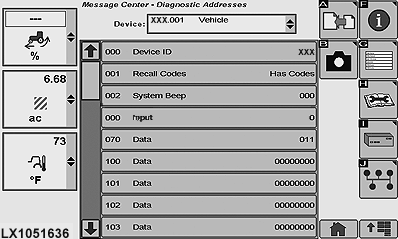

   LX1051636-UN-23FEB11

   Mit dem Daumenrad die gewünschte Adresse markieren und die Eingabetaste drücken.

---




6.

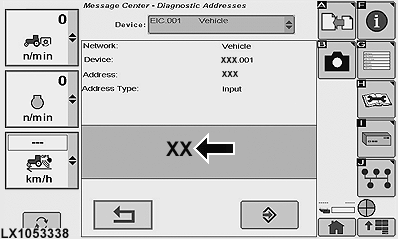

   LX1053338-UN-29NOV11

   4 - Softkey für Speichern

   5 - Softkey für Abbrechen

   Der angezeigte Wert kann nur in einer Eingabeadresse geändert werden.

   Mit dem Daumenrad den Wert markieren und die Eingabetaste drücken.

   Mit dem Daumenrad den Wert entsprechend einstellen und die Eingabetaste drücken.

   Für Speichern den Softkey für Speichern mit dem Daumenrad markieren und die Eingabetaste drücken.

   Für Abbrechen oder Verlassen den Softkey für Abbrechen mit dem Daumenrad markieren und die Eingabetaste drücken.

   Komfort-Einstellungen

   Um die entsprechenden Komforteinstellungen zu aktivieren bzw. zu deaktivieren, die Werte aus der Tabelle entnehmen und in der entsprechenden Eingabeadresse eintragen.

   ATC 033 - Angezeigte Temperatur, Konfiguration
   Wechselanzeige alle 10 Sekunden von Solltemperatur auf Außentemperatur ..............	0
   Permanente Anzeige der Solltemperatur (Werkseinstellung) ..............	1
   PTQ 167 - Kupplungsschalter am Gruppenschalthebel deaktivieren bzw. aktivieren
   Kupplungsschalter am Gruppenschalthebel deaktivieren ..............	0
   Kupplungsschalter am Gruppenschalthebel aktivieren ..............	1

---
