Stabilisierungs-Anschläge (falls vorhanden)

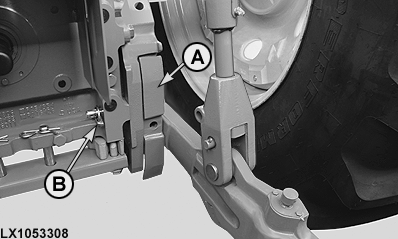

LX1053308-UN-20SEP11

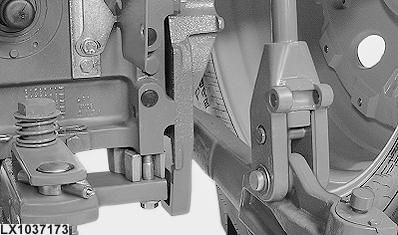

LX1037173-UN-29SEP05

A - Stabilisierungsanschlag

B - Klappstecker

Die Anschläge (A) dienen zur Begrenzung des seitlichen Spiels der Unterlenker bei der Arbeit und beim Transport.

Für Arbeitsgeräte, die genau in der Traktorspur laufen sollen, müssen die Anschläge angebaut sein.

HINWEIS: Ist das seitliche Spiel trotz angebauten Anschläge zu groß, so können zusätzliche Distanzscheiben zwischen Zapfwellen-Gehäuse und der Anschlag-Halterung eingebaut werden. Distanzscheiben hat Ihr John Deere-Händler.

Sollen die Geräte (Pflug, Scheibenegge usw.) in Arbeitsstellung seitliches Spiel haben, dann den Klappstecker (B) entfernen und Anschläge abnehmen.

In diesem Fall haben die Unterlenker in Arbeitsstellung seitliches Spiel, in Transportstellung sind sie verriegelt.

WICHTIG: Die Unterlenker dürfen im gesamten Hubbereich (unterste bis oberste Stellung) nicht die Reifen berühren.
