Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen (verstärkte Ausführung) - Flanschachse (Traktor 6140R)

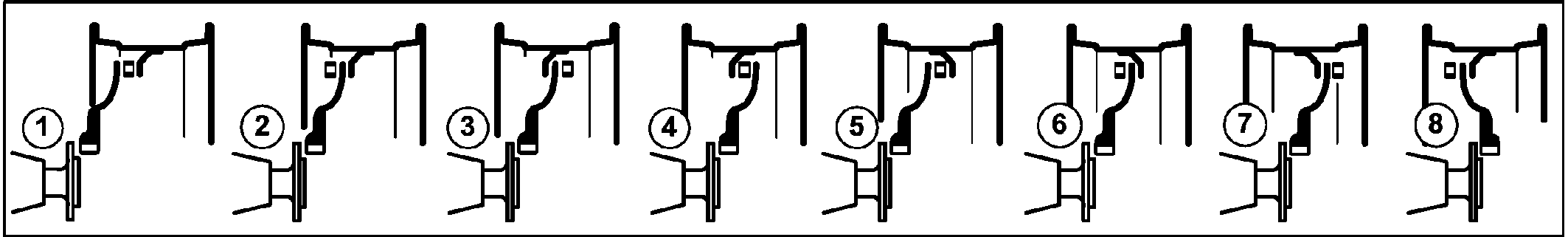

LX1053416-UN-16MAR12

Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen (verstärkte Ausführung) / Positionen 1 bis 8

	Spurweite bei Auslieferung	Spurweiteneinstellung (Hinterräder) Anordnung von Felge und Radschüssel
Bereifung:		1	2	3	4	5	6	7	8
520/85R42	1926 mm	2036 mm*	2006 mm	1956 mm	1926 mm	1832 mm	1802 mm	1752 mm	1722 mm
	(75.83 in.)	(80.16 in.)*	(78.98 in.)	(77.01 in.)	(75.83 in.)	(72.13 in.)	(70.94 in.)	(68.98 in.)	(67.80 in.)
580/70R42	1926 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm	1832 mm	1802 mm	1752 mm	1722 mm
	(75.83 in.)	(80.16 in.)*	(78.98 in.)*	(77.01 in.)*	(75.83 in.)	(72.13 in.)	(70.94 in.)	(68.98 in.)	(67.80 in.)
620/70R42	1832 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm	1832 mm	1802 mm	1752 mm	— **
	(72.13 in.)	(80.16 in.)*	(78.98 in.)*	(77.01 in.)*	(75.83 in.)	(72.13 in.)	(70.94 in.)	(68.98 in.)
650/65R42	1832 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm	1832 mm	1802 mm	— **	— **
	(72.13 in.)	(80.16 in.)*	(78.98 in.)*	(77.01 in.)*	(75.83 in.)	(72.13 in.)	(70.94 in.)
650/75R38	1830 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm	1832 mm	1802 mm	— **	— **
	(72.05 in.)	(80.16 in.)*	(78.98 in.)*	(77.01 in.)*	(75.83 in.)	(72.13 in.)	(70.94 in.)
710/70R38	1830 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm*	1832 mm	1802 mm	— **	— **
	(72.05 in.)	(80.16 in.)*	(78.98 in.)*	(77.01 in.)*	(75.83 in.)*	(72.13 in.)	(70.94 in.)
* Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten. ** Montage in dieser Position nicht zulässig

WICHTIG: Hinweise zur Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.

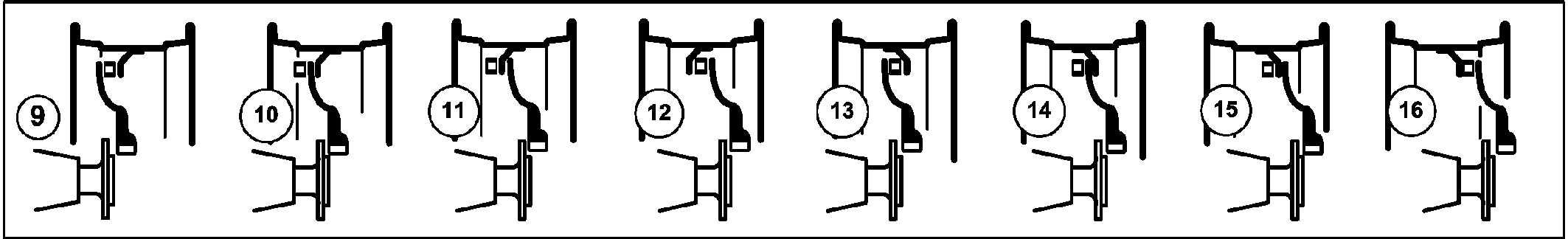

LX1053417-UN-16MAR12

Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen (verstärkte Ausführung) / Positionen 9 bis 16

	Spurweite bei Auslieferung	Spurweiteneinstellung (Hinterräder) Anordnung von Felge und Radschüssel
Bereifung:		9	10	11	12	13	14	15	16
520/85R42	1926 mm	1636 mm	— **	— **	— **	— **	— **	— **	— **
	(75.83 in.)	(64.41 in.)
580/70R42	1926 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(75.83 in.)
620/70R42	1832 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.13 in.)
650/65R42	1832 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.13 in.)
650/75R38	1830 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.05 in.)
710/70R38	1830 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.05 in.)
* Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten. ** Montage in dieser Position nicht zulässig

WICHTIG: Hinweise zur Spurverstellung bei Hinterrädern mit Felgen für 16 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.
