Teleskop-Unterlenker auf Kategorie 3 oder 3N einstellen

1.
   LX1056916-UN-29JUL13

   Anbauposition Kategorie 3


   LX1056917-UN-26JUL13

   Anbauposition Kategorie 3N

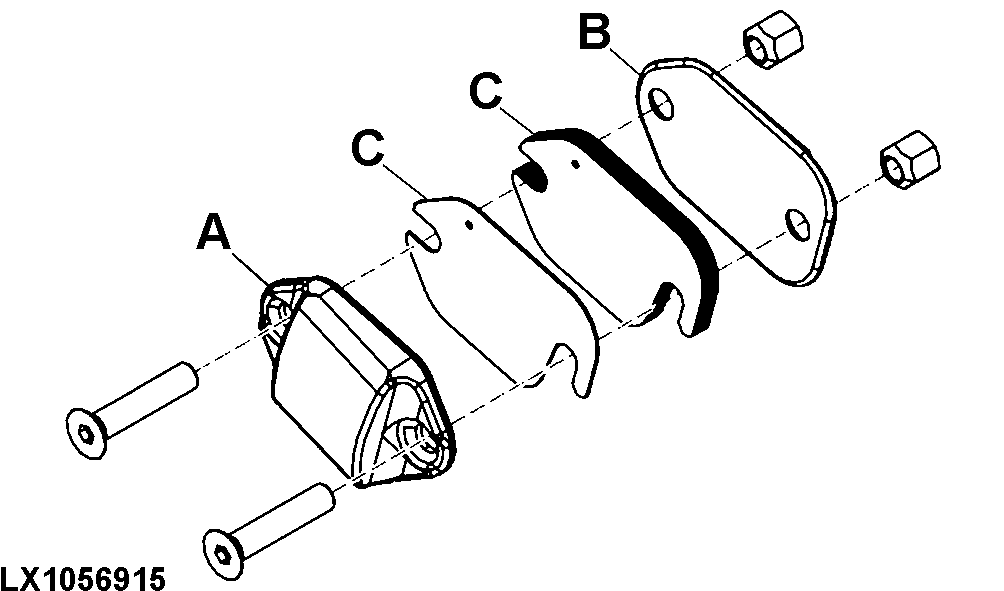

   LX1056915-UN-26JUL13

   A - Verschleißplatte für Kategorie 3

   B - Verschleißplatte für Kategorie 3N

   C - Ausgleichsbleche

   Bei einigen Reihen-/Spurweiten ist das Umstellen von Kategorie 3 auf Kategorie 3N notwendig.

   Die Teleskop-Unterlenker können auf Anbaugeräte der Kategorien 3 oder 3N eingestellt werden. Wenn möglich, Kategorie 3 verwenden, insbesondere für schwere Lasten.

---




2. Die Verschleißplatten (A) und (B) ausbauen und je nach Kategorie wie gezeigt anordnen.

   WICHTIG: Um Schäden am Gerät zu vermeiden, müssen bei Umrüstung, je nach Kategorie und Traktormodell andere Verschleißplatten und Ausgleichsbleche angebracht werden. Siehe Nachrüstsätze BL15525, BL15526 und BL15376.

3. Die Unterlenker auf das erforderliche Spreizmaß einstellen und zum Ausdistanzieren die Ausgleichbleche verwenden. Siehe hierzu “Unterlenker — Spreizmaß einstellen” in diesem Abschnitt.

   HINWEIS: Bei Verwendung des Schnellanbaurahmens “DeLuxe” in der Kategorie 3N muss das Spreizmaß auf 900 mm eingestellt werden.

4. Die Schrauben und Muttern immer wie gezeigt anordnen und mit 250 N•m (185 lb.-ft.) festziehen.

   HINWEIS: Die Muttern müssen mit der Fase zu der Verschleißplatte eingebaut werden.
