Vorderachse - Lenkanschlag einstellen

WICHTIG:

LX1053442-UN-23MAY12

1. Die Kotflügel (falls vorhanden) und die Spurweiten einstellen, bevor die Lenkanschläge eingestellt werden.

2. Die korrekte Position der Lenkanschläge für die Reifengröße und Spurweite auswählen. Siehe nachfolgende Tabellen.

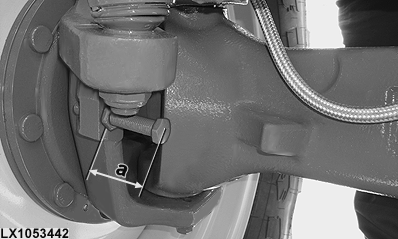

3. Die Schraubenlänge (a) wie gezeigt messen, um die Lenkanschläge in die korrekte Position zu bringen.

4. Die Sicherungsmuttern der Lenkanschläge mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Sicherungsmuttern der Lenkanschläge	Drehmoment	250 N·m (185 lb.-ft.)

5. Das Rad ganz nach rechts einschlagen. Das Achsschenkelgehäuse fünfmal an den Lenkanschlag anschlagen. Auf der linken Seite wiederholen.

6. Die Sicherungsmuttern der Lenkanschläge nochmals mit dem vorgeschriebenen Drehmoment anziehen.

7. Das Lenkrad ganz nach links und dann nach ganz rechts einschlagen, um den Abstand nachzuprüfen.

   WICHTIG: Aufgrund der unterschiedlichen Reifengrößen handelt es sich bei den aufgeführten Einstellungen um Annäherungswerte. Die korrekte Einstellung der Lenkanschläge wird erzielt, wenn der Reifen bei vollständiger Pendelung der Achse 20 mm (0.79 in.) vom Rahmen bzw. Seitenteil entfernt ist.

Lenkanschläge bei 6140R und 6150R Traktoren

Positionen der Lenkanschläge — 6140R und 6150R
Reifengröße	Spurweite		Schraubenlänge (a)
	[mm]	[in.]	[mm]	[in.]
540/65R24	1818 *	72.4 *	46	1.8
	1910	76.0	26	1.0
	2022	80.4	26	1.0
	2114	84.0	26	1.0
480/70R24	1714	68.3	46	1.8
	1818 *	72.4 *	26	1.0
	1910	76.0	26	1.0
	2022	80.4	26	1.0
	2114	84.0	26	1.0
420/85R24	1714	68.3	40	1.6
	1818	72.4 *	40	1.6
	1910	76.0	26	1.0
	2022	80.4	26	1.0
	2114	84.0	26	1.0
VF 520/60R28	1815	72.3	26	1.0
480/65R28	1713	68.3	59	2.3
	1817	72.4 *	32	1.3
	1909	76.0	30	1.2
	2021	80.4	26	1.0
	2113	84.0	26	1.0
420/70R28	1713	68.3	33	1.3
	1817 *	72.4 *	26	1.0
	1909	76.0	26	1.0
	2021	76.0	26	1.0
	2113	76.0	26	1.0
380/85R28	1621	64.7	64	2.5
	1713	68.3	38	1.5
	1817	72.4 *	26	1.0
	1909	76.0	26	1.0
	2021	80.4	26	1.0
	2113	84.0	26	1.0
480/70R28	1620	64.7	93	3.7
	1712	68.3	69	2.7
	1816 *	72.4 *	40	1.6
	1908	76.0	41	1.6
	2020	80.4	26	1.0
	2112	84.0	26	1.0
320/85R34	1594	63.7	65	2.5
	1696	67.7	40	1.6
	1798 *	71.7	26	1.0
	1900	75.7	26	1.0
	2000	79.6	26	1.0
	2102	83.6	26	1.0
380/85R30	1594	63.7	80	3.1
	1696	67.7	52	2.1
	1798 *	71.7 *	33	1.3
	1900	75.7	26	1.0
	2000	79.6	26	1.0
	2102	83.6	26	1.0
540/65R28	1712	68.3	88	3.5
	1816 *	72.4 *	61	2.4
	1908	76.0	38	1.5
	2020	80.4	30	1.2
	2112	84.0	26	1.0
440/80R28	1712	68.3	65	2.6
	1816 *	72.4 *	40	1.6
	1908	76.0	29	1.1
	2020	80.4	26	1.0
	2112	84.0	26	1.0
420/85R28	1712	68.3	62	2.4
	1816 *	72.4 *	38	1.5
	1908	76.0	31	1.2
	2020	80.4	26	1.0
	2112	84.0	26	1.0
VF 600/60R28	1904	75.9	95	3.7
16.9R28/R2	1594	63.7	95	3.7
	1696	67.7	77	3.0
	1798 *	71.7 *	52	2.1
	1900	75.7	36	1.4
	2000	79.6	28	1.1
	2102	83.6	26	1.0
480/70R30	1720	68.6	76	3.0
	1812	72.2	50	2.0
	1916 *	76.3 *	33	1.3
	2016	80.3	28	1.1
	2120	84.3	26	1.0
540/65R30	1812	72.3	71	2.8
	1916 *	76.3 *	45	1.8
	2016	80.3	31	1.2
	2120	84.4	26	1.0
420/85R30	1720	68.6	69	2.7
	1812	72.2	47	1.8
	1916 *	76.3 *	32	1.3
	2016	80.3	26	1.0
	2120	84.3	26	1.0
VF 600/60R30	1904 *	75.9 *	95	3.7
600/65R28	1756	70.0	95	3.7
	1776	70.8	95	3.7
	1880 *	74.9 *	95	3.7
	2052	81.7	95	3.7
	2156	85.8	72	2.8
540/75R28	1910 *	76.1 *	57	2.3
320/85R38	1513	60.5	95	3.7
	1601	64.0	79	3.1
	1717	68.5	52	2.1
	1847 *	73.6 *	34	1.3
	1919	76.5	26	1.0
	2021	80.5	26	1.0
	2123	84.5	26	1.0
380/85R34	1511	60.4	95	3.7
	1613	64.5	90	3.5
	1713	68.4	68	2.7
	1815 *	72.4 *	47	1.8
	1917	76.4	32	1.3
	2019	80.4	26	1.0
	2121	84.4	--	--
420/90R30	1511	60.4	95	3.7
	1613	64.5	95	3.7
	1713	68.4	77	3.0
	1815 *	72.4 *	54	2.1
	1917	76.4	49	1.9
	2019	80.4	29	1.1
	2121	84.4	26	1.0
16.9R30/R2	1511	60.4	95	3.7
	1613	64.5	95	3.7
	1713	68.4	82	3.2
	1815 *	72.4 *	57	2.3
	1917	76.4	69	2.7
	2019	80.4	29	1.1
	2121	84.4	26	1.0
* Spurweite bei Auslieferung. Nur mit dieser Spurweite ist ein Frontladerbetrieb erlaubt.

Lenkanschläge bei 6170R, 6190R und 6210R Traktoren

Positionen der Lenkanschläge			6170R		6190R		6210R
Reifengröße	Spurweite		Schraubenlänge (a)		Schraubenlänge (a)		Schraubenlänge (a)
	[mm]	[in.]	[mm]	[in.]	[mm]	[in.]	[mm]	[in.]
480/70R30	1720	67.7	74	2.9	74	2.9	73	2.9
	1812	71.3	50	2.0	49	1.9	50	2.0
	1916 *	75.4 *	35	1.4	35	1.4	31	1.2
	2016	79.4	31	1.2	31	1.2	29	1.2
	2120	83.4	27	1.1	27	1.1	25	1.0
540/65R30	1812	71.3	70	2.8	70	2.8	70	2.7
	1916 *	75.4 *	43	1.7	43	1.7	42	1.6
	2016	79.4	33	1.3	33	1.3	31	1.2
	2120	83.4	29	1.1	29	1.1	27	1.1
420/85R30	1720	67.7	68	2.7	67	2.6	68	2.7
	1812	71.3	45	1.8	45	1.8	44	1.7
	1916 *	75.4 *	35	1.4	35	1.4	31	1.2
	2016	79.4	29	1.1	27	1.1	25	1.0
	2120	83.4	27	1.1	27	1.1	25	1.0
16.9R30	1720	67.7	70	2.8	70	2.8	70	2.7
	1812	71.3	47	1.9	47	1.9	48	1.9
	1916 *	75.4 *	35	1.4	35	1.4	34	1.3
	2016	79.4	29	1.1	29	1.1	27	1.1
	2120	83.4	27	1.1	27	1.1	25	1.0
VF 600/60R30	1904	74.9	64	2.5	63	2.5	63	2.5
600/65R28	1756	69.1	95	3.7	95	3.7	95	3.7
	1776	69.9	94	3.7	93	3.7	95	3.7
	1880 *	74.0 *	70	2.8	70	2.8	70	2.7
	2052	80.8	37	1.5	37	1.5	36	1.4
	2156	84.9	31	1.2	--	--	29	1.2
320/85R38	1513	59.6	95	3.7	95	3.7	95	3.7
	1601	63.0	78	3.1	77	3.0	76	3.0
	1717	67.6	51	2.0	51	2.0	50	2.0
	1847 *	72.7 *	35	1.4	35	1.4	34	1.3
	1919	75.5	31	1.2	30	1.2	27	1.1
	2021	79.6	27	1.1	27	1.1	25	1.0
	2123	83.6	27	1.1	27	1.1	25	1.0
380/85R34	1511	59.5	95	3.7	95	3.7	95	3.7
	1613	63.5	88	3.5	87	3.4	87	3.4
	1713	67.4	65	2.6	65	2.6	64	2.5
	1815 *	71.4 *	45	1.8	43	1.7	42	1.6
	1917	75.5	35	1.4	35	1.4	31	1.2
	2019	79.5	29	1.1	27	1.1	25	1.0
	2121	83.5	27	1.1	27	1.1	25	1.0
420/90R30	1511	59.5	95	3.7	95	3.7	95	3.7
	1613	63.5	95	3.7	95	3.7	95	3.7
	1713	67.4	75	3.0	75	3.0	75	2.9
	1815 *	71.4 *	53	2.1	52	2.1	51	2.0
	1917	75.5	41	1.6	41	1.6	36	1.4
	2019	79.5	33	1.3	33	1.3	29	1.2
	2121	83.5	27	1.1	27	1.1	25	1.0
16.9R30/R2	1511	59.5	95	3.7	95	3.7	95	3.7
	1613	63.5	95	3.7	95	3.7	95	3.7
	1713	67.4	74	2.9	73	2.9	73	2.9
	1815 *	71.4 *	49	1.9	48	1.9	48	1.9
	1917	75.5	37	1.4	35	1.4	34	1.3
	2019	79.5	29	1.1	29	1.1	27	1.1
	2121	83.5	27	1.1	27	1.1	25	1.0
600/65R30	1755	69.1	95	3.7	95	3.7	95	3.7
	1775	69.9	95	3.7	95	3.7	95	3.7
	1879 *	74.0 *	79	3.1	78	3.1	78	3.1
	2051	80.7	43	1.7	43	1.7	42	1.6
	2155	84.8	35	1.4	35	1.4	34	1.3
460/85R30	1719	67.7	85	3.3	84	3.3	84	3.3
	1811	71.3	65	2.6	65	2.5	64	2.5
	1915 *	75.4 *	45	1.8	45	1.8	44	1.7
	2015	79.3	37	1.4	35	1.4	34	1.3
	2119	83.4	29	1.1	29	1.1	27	1.1
600/70R28	1755	69.1	95	3.7	95	3.7	95	3.7
	1775	69.9	95	3.7	95	3.7	95	3.7
	1879	74.0	80	3.1	78	3.1	78	3.1
	2051	80.7	45	1.8	45	1.8	42	1.6
	2155	84.8	--	--	35	1.4	--	--
380/80R38	1512	59.5	95	3.7	95	3.7	95	3.7
	1600	63.0	95	3.7	95	3.7	95	3.7
	1716	67.6	72	2.8	72	2.8	71	2.8
	1846 *	72.7 *	48	1.9	47	1.9	46	1.8
	1918	75.5	41	1.6	39	1.5	38	1.5
	2020	79.5	33	1.3	33	1.3	29	1.2
	2122	83.5	27	1.1	27	1.1	25	1.0
420/85R34	1510	59.4	95	3.7	95	3.7	95	3.7
	1612	63.5	95	3.7	95	3.7	95	3.7
	1712	67.4	82	3.2	82	3.2	81	3.2
	1814 *	71.4 *	60	2.4	60	2.4	59	2.3
	1916	75.4	49	1.9	49	1.9	44	1.7
	2018	79.4	37	1.5	37	1.5	34	1.3
	2120	83.5	31	1.2	31	1.2	27	1.1
480/70R34	1612	63.5	95	3.7	95	3.7	95	3.7
	1712	67.4	92	3.6	92	3.6	92	3.6
	1814	71.4	72	2.8	72	2.8	71	2.8
	1916	75.4	52	2.1	52	2.1	50	2.0
	2018	79.4	45	1.8	45	1.8	44	1.7
	2120	83.5	35	1.4	35	1.4	34	1.3
600/70R30	1754	69.0	95	3.7	95	3.7	95	3.7
	1774	69.8	95	3.7	95	3.7	95	3.7
	1878 *	73.9 *	85	3.3	84	3.3	84	3.3
	2050	80.7	51	2.0	50	2.0	50	2.0
	2154	84.8	41	1.6	41	1.6	40	1.6
* Spurweite bei Auslieferung. Nur mit dieser Spurweite ist ein Frontladerbetrieb erlaubt.
