Sicherungen und Relais (LCS) bei DirectDrive-Getriebe - (bei 6140R bis 6210R Traktoren)


Allgemeines

LX1050130
LX1050130-UN-08MAR11

LX1050131
LX1050131-UN-16FEB11

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

Der Sicherungs- und Relaiskasten des Load Center Secondary Stromkreises (LCS) befindet sich im Fußraum der rechten Konsole.

Deckel von Sicherungs- und Relaiskasten (LCS) abnehmen.

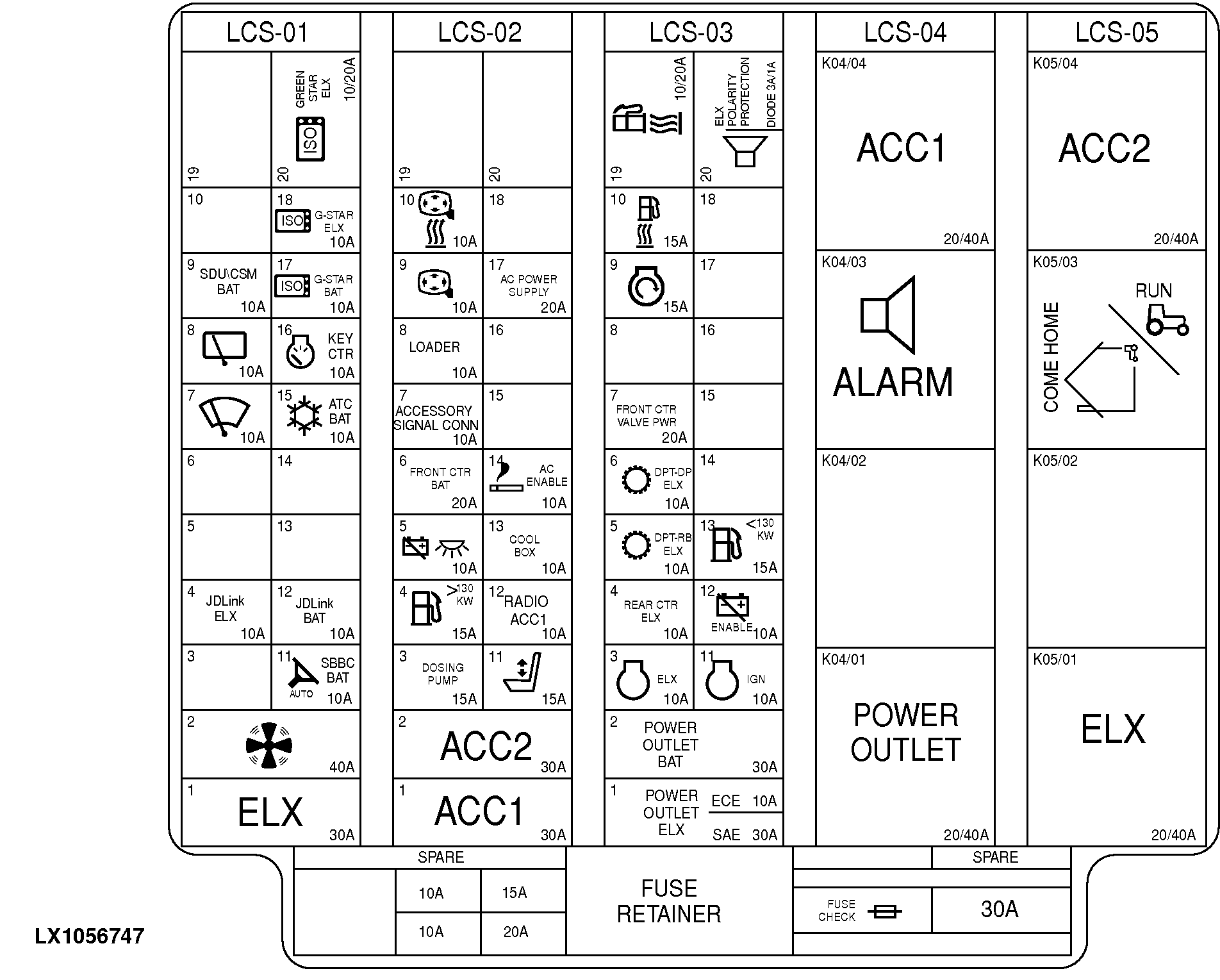

Übersicht des Sicherungs- und Relaiskastens (LCS) - (bei 6140R bis 6210R Traktoren)

LX1056747
LX1056747-UN-17SEP12

LCS-01 - F01LCS - Sicherungen (LCS) bei DirectDrive-Getriebe

LCS-02 - F02LCS - Sicherungen (LCS) bei DirectDrive-Getriebe

LCS-03 - F03LCS - Sicherungen (LCS) bei DirectDrive-Getriebe

LCS-01 - K01LCS - Relais (LCS) bei DirectDrive-Getriebe

LCS-02 - K02LCS - Relais (LCS) bei DirectDrive-Getriebe

LCS-03 - K03LCS - Relais / Dioden (LCS) bei DirectDrive-Getriebe

LCS-04 - K04LCS - Relais (LCS) bei DirectDrive-Getriebe

LCS-05 - K05LCS - Relais (LCS) bei DirectDrive-Getriebe

FUSE CHECK - Prüfvorrichtung für Sicherungen

FUSE RETAINER - Halterung für Werkzeug zum Wechseln von Sicherungen (passend für alle Sicherungstypen)

SPARE - Ersatzsicherungen


F01LCS - Sicherungen (LCS) bei DirectDrive-Getriebe - (bei 6140R bis 6210R Traktoren)

LX1054511
LX1054511-UN-22DEC11

Sicherungs-Nummer

Sicherungs-Stärke (Ampere)

Verbraucher

F01LCS/01

30 A

Stromversorgung der Elektronik (ELX)

F01LCS/02

40 A

Umluftgebläsemotor

F01LCS/03

—

Nicht belegt

F01LCS/04

10 A

Steuereinheit für Telematik (JDLink™/Service ADVISOR™ Remote)

F01LCS/05

—

Nicht belegt

F01LCS/06

—

Nicht belegt

F01LCS/07

10 A

Scheibenwischermotor vorne

F01LCS/08

10 A

Scheibenwischermotor hinten

F01LCS/09

10 A

Steuereinheit für CommandCenter™, Steuereinheit für Kabinenschaltermodul, Steckdose für Service (CAN-BUS)

F01LCS/10

—

Nicht belegt

F01LCS/11

10 A

Steuereinheit für Lenkung (AutoTrac™)

F01LCS/12

10 A

Steuereinheit für Telematik (JDLink™/Service ADVISOR™ Remote)

F01LCS/13

—

Nicht belegt

F01LCS/14

—

Nicht belegt

F01LCS/15

10 A

Steuereinheit für ClimaTrak™, Radio bzw. Steuereinheit für Klimaanlage, Radio

F01LCS/16

10 A

Instrumenteneinheit, Steuereinheit für Wegfahrsperre

F01LCS/17

10 A

GreenStar™ (AMS)

F01LCS/18

10 A

GreenStar™ (AMS)


F02LCS - Sicherungen (LCS) bei DirectDrive-Getriebe - (bei 6140R und 6150R Traktoren)

LX1054512
LX1054512-UN-22DEC11

Sicherungs-Nummer

Sicherungs-Stärke (Ampere)

Verbraucher

F02LCS/01

30 A

Stromversorgung des Zubehörs (ACC1)

F02LCS/02

30 A

Stromversorgung des Zubehörs (ACC2)

F02LCS/03

—

15 A

Bei 6140R und 6150R, nicht belegt

Bei 6170R bis 6210R, Pumpe der Kraftstoffdosierung

F02LCS/04

—

15 A

Bei 6140R und 6150R, nicht belegt

Bei 6170R bis 6210R, Kraftstoffpumpe

F02LCS/05

10 A

Batterie-Trennschalter, Trittstufenbeleuchtung

F02LCS/06

20 A

Vordere Chassis-Steuereinheit

F02LCS/07

10 A

Stecker für Zubehör (X37F-3), Signalsteckdose

F02LCS/08

15 A

Stecker für Frontlader (X37F), elektro-hydraulische Wagenanhängevorrichtung (E-PUH)

F02LCS/09

10 A

Elektrische Außenspiegel (Einstellung)

F02LCS/10

10 A

Elektrische Außenspiegel (Heizung)

F02LCS/11

15 A

Fahrersitz

F02LCS/12

10 A

Radio

F02LCS/13

10 A

Elektrische Kühlbox

F02LCS/14

10 A

Zigarettenanzünder, Spannungswandler 230/115 Volt, Videokamera

F02LCS/15

—

Nicht belegt

F02LCS/16

—

Nicht belegt

F02LCS/17

20 A

Spannungswandler 230/115 Volt

F02LCS/18

—

Nicht belegt

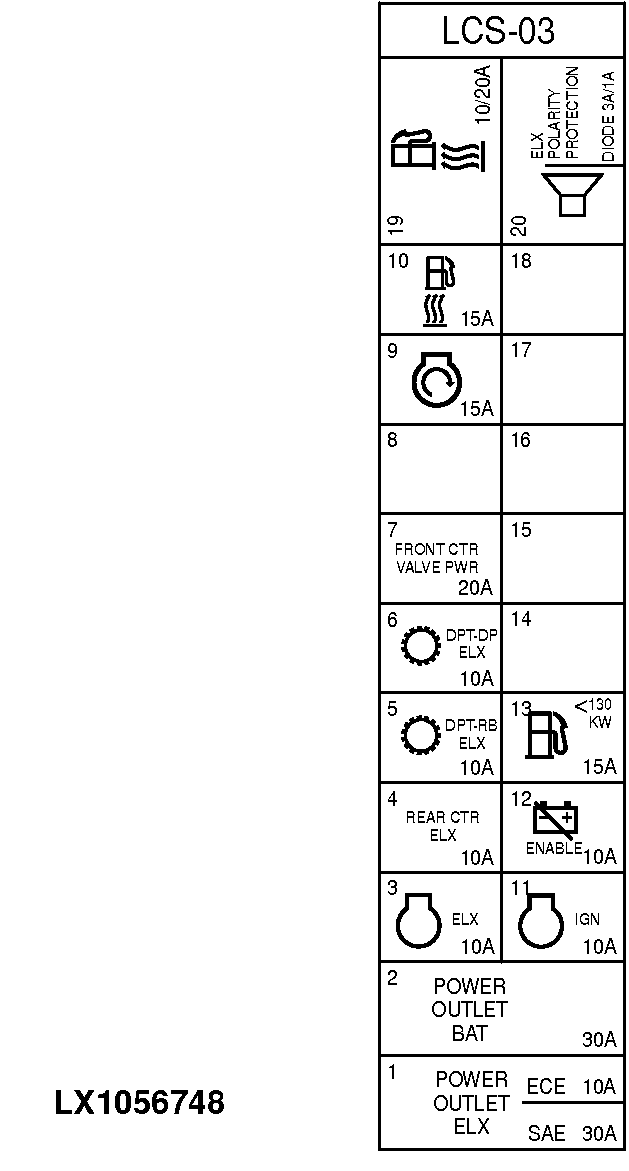

F03LCS - Sicherungen (LCS) bei DirectDrive-Getriebe - (bei 6140R und 6150R Traktoren)

LX1056748
LX1056748-UN-17SEP12

Sicherungs-Nummer

Sicherungs-Stärke (Ampere)

Verbraucher

F03LCS/01

30 A

3-polige Steckdose, Steckdosenleiste, 7-polige Steckdose (SAE)

10 A

3-polige Steckdose, Steckdosenleiste (ECE)

F03LCS/02

30 A

3-polige Steckdose, Steckdosenleiste, 7-polige Steckdose (SAE)

30 A

3-polige Steckdose, Steckdosenleiste (ECE)

F03LCS/03

10 A

Motorsteuereinheit, Steuereinheit für Wegfahrsperre

F03LCS/04

10 A

Hintere Chassis-Steuereinheit

F03LCS/05

10 A

Steuereinheit für Gruppenschaltung (DirectDrive-Getriebe)

F03LCS/06

10 A

Steuereinheit für Gangschaltung (DirectDrive-Getriebe)

F03LCS/07

20 A

Stromversorgung der vorderen Chassis-Steuereinheit (Magnetventile, Schrittmotoren E-ICV)

F03LCS/08

—

Nicht belegt

F03LCS/09

15 A

Zündschalter

F03LCS/10

15 A

Kraftstoffvorwärmer

F03LCS/11

10 A

Motorsteuereinheit ECU

F03LCS/12

15 A

Relais für Batterie-Trennschalter

F03LCS/13

15 A

Bei 6140R und 6150R, Kraftstoffpumpe

Bei 6170R bis 6210R, nicht belegt

F03LCS/14

—

Nicht belegt

F03LCS/15

—

Nicht belegt

F03LCS/16

—

Nicht belegt

F03LCS/17

—

Nicht belegt

F03LCS/18

—

Nicht belegt


Relais (LCS) bei DirectDrive-Getriebe - (bei 6140R bis 6210R Traktoren)

LX1054501
LX1054501-UN-22DEC11

Relais-Nummer

Stärke (Ampere)

Benennung

Relais-Nummer

Stärke (Ampere)

Benennung

K01LCS/19

—

Nicht belegt

K04LCS/01

20/40 A

Relais für 3-polige Steckdose, Steckdosenleiste, 7-polige Steckdose (SAE)

Relais für 3-polige Steckdose, Steckdosenleiste (ECE)

K01LCS/20

10/20 A

Relais für GreenStar™ (AMS)

K04LCS/02

—

Nicht belegt


K04LCS/03

—

Warntongeber

K02LCS/19

—

Nicht belegt

K04LCS/04

20/40 A

Relais für Stromversorgung des Zubehörs (ACC1)

K02LCS/20

—

Nicht belegt




K05LCS/01

20/40 A

Relais für Stromversorgung der Elektronik (ELX)

K03LCS/19

10/20 A

Relais für Kraftstoffvorwärmer

K05LCS/02

—

Nicht belegt

K03LCS/20

1 A

Diode für Stromversorgung der Elektronik

K05LCS/03

—

Stecker für Notfahreinrichtung

K03LCS/20

3 A

Diode für Warntongeber

K05LCS/04

20/40 A

Relais für Stromversorgung des Zubehörs (ACC2)
