Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen - 6150R

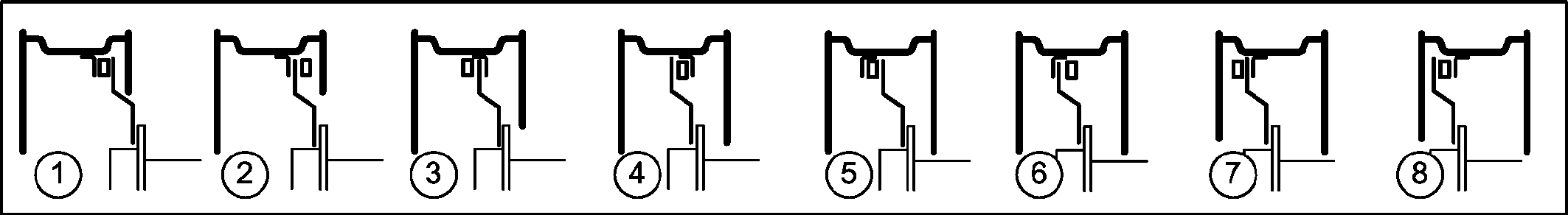

LX1053419-UN-16MAR12

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 1 bis 8

	Spurweite bei Auslieferung	Spurweiteneinstellung (Vorderräder) Anordnung von Felge und Radschüssel
Bereifung:		1	2	3	4	5	6	7	8
16.9R28	1816 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm	1910 mm	1880 mm	1846 mm	1816 mm
	(71.50 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
16.9R30	1910 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm	1910 mm	1880 mm	1846 mm	1816 mm
	(75.20 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
420/85R28	1816 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm	1910 mm	1880 mm	1846 mm	1816 mm
	(71.50 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
420/85R30	1910 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm	1910 mm	1880 mm	1846 mm	1816 mm
	(75.20 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
480/70R28	1816 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm**	1910 mm	1880 mm	1846 mm	1816 mm
	(71.50 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)**	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
480/70R30	1910 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm**	1910 mm	1880 mm	1846 mm	1816 mm
	(75.20 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)**	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
540/65R28	1816 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm**	2020 mm** 1910 mm	1880 mm	1846 mm	1816 mm
	(71.50 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)**	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
540/65R30	1910 mm	2114 mm**	2084 mm**	2050 mm**	2020 mm**	1910 mm	1880 mm	1846 mm	1816 mm
	(75.20 in.)	(83.23 in.)**	(82.05 in.)**	(80.71 in.)**	(79.53 in.)**	(75.20 in.)	(74.02 in.)	(72.68 in.)	(71.50 in.)
270/95R38	1816 mm	2120 mm	2090 mm	2050 mm	2020 mm	1916 mm	1886 mm	1846 mm	1816 mm
	(71.50 in.)	(83.46 in.)	(82.28 in.)	(80.71 in.)	(79.53 in.)	(75.43 in.)	(74.25 in.)	(72.68 in.)	(71.50 in.)
* Nur mit Lenkanschlag AL180127 ** Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten.

LX1056914-UN-27JUN13

* Nur mit Lenkanschlag AL180127

WICHTIG: Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.

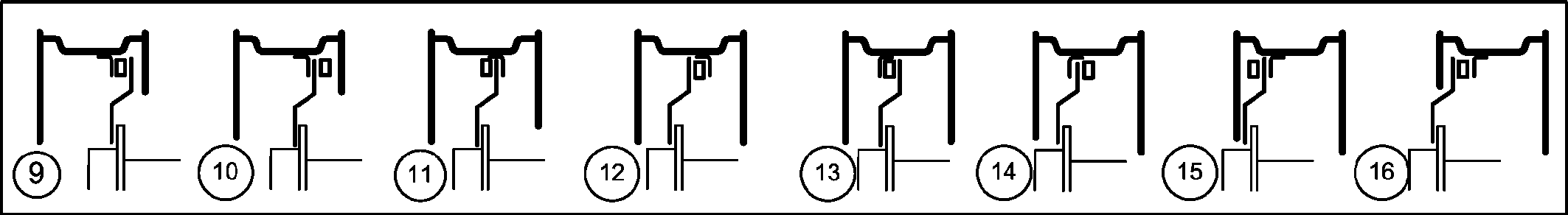

LX1053420-UN-16MAR12

Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen / Positionen 9 bis 16

	Spurweite bei Auslieferung	Spurweiteneinstellung (Vorderräder) Anordnung von Felge und Radschüssel
Bereifung:		9	10	11	12	13	14	15	16
16.9R28	1816 mm	1714 mm	1684 mm	1650 mm	1620 mm	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(71.50 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)	(63.78 in.)	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
16.9R30	1910 mm	1714 mm	1684 mm	1650 mm	1620 mm	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(75.20 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)	(63.78 in.)	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
420/85R28	1816 mm	1714 mm	1684 mm	1650 mm	1620 mm	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(71.50 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)	(63.78 in.)	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
420/85R30	1910 mm	1714 mm	1684 mm	1650 mm	1620 mm	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(75.20 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)	(63.78 in.)	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
480/70R28	1816 mm	1714 mm	1684 mm	1650 mm	1620 mm	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(71.50 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)	(63.78 in.)	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
480/70R30	1910 mm	1714 mm	1684 mm	1650 mm	1620 mm	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(75.20 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)	(63.78 in.)	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
540/65R28	1816 mm	1714 mm	1684 mm	1650 mm*	1620 mm*	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(71.50 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)*	(63.78 in.)*	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
540/65R30	1910 mm	1714 mm	1684 mm	1650 mm*	1620 mm*	1510 mm*	1480 mm*	1446 mm*	1416 mm*
	(75.20 in.)	(67.48 in.)	(66.30 in.)	(64.96 in.)*	(63.78 in.)*	(59.45 in.)*	(58.27 in.)*	(56.93 in.)*	(55.75 in.)*
270/95R38	1816 mm	1720 mm	1690 mm	1650 mm	1620 mm	1516 mm	1486 mm	1446 mm	1416 mm
	(71.50 in.)	(67.72 in.)	(66.54 in.)	(64.96 in.)	(63.78 in.)	(59.68 in.)	(58.50 in.)	(56.93 in.)	(55.75 in.)
* Nur mit Lenkanschlag AL180127 ** Gesamtbreite des Fahrzeuges größer 2,55 m, die regionale Straßenverkehrszulassungsordnung ist zu beachten.

LX1056914-UN-27JUN13

* Nur mit Lenkanschlag AL180127

WICHTIG: Hinweise zur Spurverstellung bei Vorderrädern mit Felgen für 16 Positionen beachten.

HINWEIS: In einigen Ländern darf bei Straßenfahrt eine Gesamtbreite des Fahrzeuges von 2,55 m (100 in.) nicht überschritten werden.
