OMETN78775

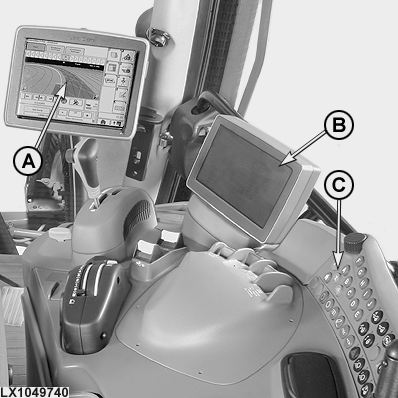

Kontrollleuchten und Anzeigen

Kontrollleuchten bei PowrQuad™ PLUS-, AutoQuad™ PLUS- und AutoPowr™-Getriebe

LX1053377-UN-14FEB12

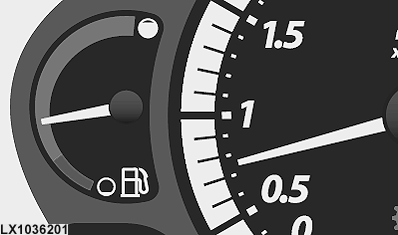

1 - Tankanzeige - gibt Auskunft über Füllstand des Kraftstofftanks.

2 - Drehzahlmesser - zeigt die Kurbelwellendrehzahl pro Minute.

3 - Geschwindigkeitsanzeige - zeigt die Fahrgeschwindigkeit in mph bzw. km/h.

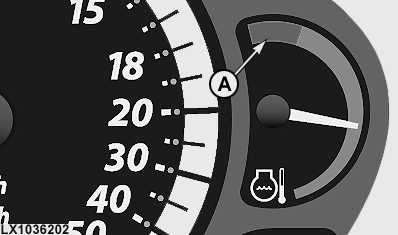

4 - Kühlmitteltemperaturanzeige - dient der Überwachung der Kühlmitteltemperatur.

5 - LED-Leuchten am Umfang der Geschwindigkeitsanzeige zeigen den Bereich der Geschwindigkeitsvorwahl (nur bei AutoPowr™/IVT™).

6 - Bremsdruckwarnleuchte - leuchtet so lange rot, bis der Luftdruck der pneumatischen Anhängerbremse den Betriebsdruck erreicht hat. Danach leuchtet das Symbol weiß.

7 - Zeigt den aktuellen Luftdruck der pneumatischen Anhängerbremse.

8 - Ganganzeige - die Ziffern 1-4 zeigen bei PowrQuad™ PLUS- oder AutoQuad™ PLUS-Getriebe den gewählten Gang an.

9 - Die Leuchte leuchtet, wenn AutoPowr™ / IVT™ im Kriechgang-Modus ist.

10 - Kontrollleuchte für Abgasfilterreinigung - leuchtet während der Reinigungsphase.

11 - Kontrollleuchte für IPM (Intelligent Power Management). Das Symbol leuchtet, wenn IPM aktiviert ist.

12 - Kontrollleuchte für FieldCruise™. Das Symbol leuchtet, wenn FieldCruise™ aktiviert ist.

13 - Blinkkontrollleuchte links - blinkt bei eingeschaltetem linken Blinker und bei eingeschalteter Warnblinkanlage.

14 - Rote STOP-Leuchte - blinkt, wenn eine schwerwiegende Störung auftritt. SOFORT Motor abstellen. Störungsmeldung im CommandCenter™ beachten und Ursache beseitigen.

15 - Gelbe ACHTUNG-Leuchte - blinkt, wenn eine Störung auftritt (Störungsmeldung im CommandCenter™ beachten). Zudem blinkt diese Leuchte, wenn bei laufendem Motor und geschaltetem Fahrtrichtungshebel (nicht bei Neutral) die Hilfsbremse betätigt wird.

16 - Blaue INFO-Leuchte - leuchtet bei Störungen an elektrischen Komponenten des Hydrauliksystems oder des Getriebes. Störungsmeldung im CommandCenter™ beachten und Ursache beseitigen, gegebenfalls John Deere™Händler aufsuchen.

17 - Blinkkontrollleuchte rechts - blinkt bei eingeschaltetem rechten Blinker und bei eingeschalteter Warnblinkanlage.

18 - iTEC™-Kontrollleuchte - leuchtet bei eingeschaltetem iTEC™ und zeigt die Nummer der gewählten Benutzereinstellung an.

19 - Fernlichtkontrollleuchte - leuchtet bei eingeschaltetem Fernlicht auf

20 - Anhängerblinkkontrollleuchte - blinkt, falls sich am Traktor ein oder zwei Anhänger befinden. Die Kontrollleuchte blinkt bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

21 - Heckzapfwellenkontrollleuchten - zeigen zusammen mit der Leuchte (22) die gewählte Drehzahl der Heckzapfwelle an. E und N zeigen dabei den momentan aktiven Modus an.

22 - Leuchtet zusammen mit (21) und (23) und zeigt dabei an, ob Front- oder Heckzapfwelle eingeschaltet ist.

23 - Frontzapfwellenkontrollleuchte - leuchtet zusammen mit Leuchte (22), wenn die Frontzapfwelle eingeschaltet ist.

24 - Vorwärmkontrollleuchte - leuchtet, wenn der Zündschalter in die erste Stellung nach rechts gebracht wird. Motor erst starten, wenn die Leuchte erlischt.

25 - Kontrollleuchte für Gaspedalmodus - leuchtet, sobald der Gaspedalmodus aktiviert ist (nur bei AutoPowr™ / IVT™). Bei älteren Traktormodellen ist diese Kontrollleuchte nicht vorhanden.

26 - Differenzialsperrkontrollleuchte - leuchtet bei eingeschalteter Differenzialsperre.

27 - Frontantriebskontrollleuchte - leuchtet bei eingeschaltetem Frontantrieb.

28 - Parkstellungskontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Parkstellung ist (bei AutoPowr™ / IVT™).

29 - Rückwärtsfahrtkontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Rückwärtsstellung ist.

30 - Neutralkontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Neutralstellung ist.

31 - Vorwärtsfahrtkontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Vorwärtsstellung ist.

32 - Kontrollleuchte für Getriebeautomatik - leuchtet, sobald die Automatik des AutoQuad™ PLUS-Getriebes oder von AutoPowr™ / IVT™ aktiviert ist.

Lampentest: Beim Starten des Motors leuchten alle Leuchten (Symbole) für ca. 1 Sekunde auf. Falls nicht, ist eine Sicherung oder eine LED defekt. Teil austauschen.

HINWEIS: Es leuchten nur die Lampen, die Funktionen betreffen, mit denen der Traktor ausgerüstet ist.

Nach Starten des Motors erlöschen die Leuchten.

HINWEIS: Die Fahrgeschwindigkeit kann in km/h oder MPH angezeigt werden. Die Einstellung kann im CommandCenter™ vorgenommen werden. Siehe Einstellungen CommandCenter, Bildschirm Maßeinheiten in diesem Abschnitt.

Kontrollleuchten bei DirectDrive-Getriebe

LX1057613-UN-14SEP12

1 - Tankanzeige - gibt Auskunft über Füllstand des Kraftstofftanks.

2 - Drehzahlmesser - zeigt die Kurbelwellendrehzahl pro Minute.

3 - Geschwindigkeitsanzeige - zeigt die Fahrgeschwindigkeit in mph bzw. km/h.

4 - Kühlmitteltemperaturanzeige - dient der Überwachung der Kühlmitteltemperatur.

5 - LED-Leuchten am Umfang der Geschwindigkeitsanzeige zeigen den Bereich der Geschwindigkeitsvorwahl.

6 - Bremsdruckwarnleuchte - leuchtet so lange rot, bis der Luftdruck der pneumatischen Anhängerbremse den Betriebsdruck erreicht hat. Danach leuchtet das Symbol weiß.

7 - Zeigt den aktuellen Luftdruck der pneumatischen Anhängerbremse.

8 - Ganganzeige - die Ziffern 1-8 zeigen den aktuellen Gang an.

9 - Gruppenanzeige - die Buchstaben A-C zeigen die aktuelle Gruppe.
