Betriebshinweise

LX1049749-UN-21MAY10

Knickwinkel der Gelenkwelle beachten

LX1049900-UN-22FEB11

Gelenkgabeln korrekt zueinander ausrichten

1 - Z-Anordnung

2 - W-Anordnung

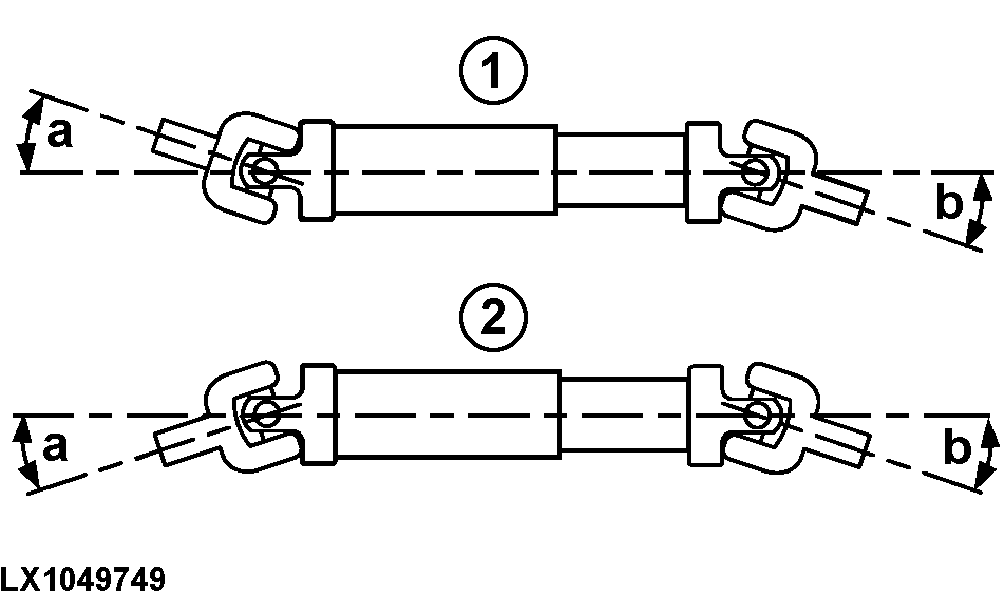

Die Knickwinkel (a) und (b) der Gelenke sollen an beiden Enden der Gelenkwelle möglichst gleich sein.

Bei Anwendungen, bei denen das nicht zutrifft (z.B. bei Kurvenfahrten mit eingeschalteter Zapfwelle), wird die Verwendung einer Weitwinkelgelenkwelle empfohlen.

HINWEIS: In den beiden Schemazeichnungen wurde auf die Darstellung eines Gelenkwellenschutzes verzichtet. Beim Betrieb von Gelenkwellen darf auf diesen Schutz nicht verzichtet werden.

WICHTIG: Es sind nur solche Betriebszustände zulässig, wie sie in den Betriebsanleitungen der entsprechenden Anbaugeräte beschrieben werden. Dieses gilt unter anderem besonders für maximal zulässige Abknickwinkel, für die Verwendung von Freilauf- und Überlastkupplungen, sowie für die vorgeschriebene Rohrüberlappung beim Zusammenschieben der Profilrohre.

WICHTIG: Beim Einsatz mit zapfwellengetriebenem Anbaugerät muss für regelmäßige Schmierung der Gelenkwelle gesorgt werden. Entsprechende Beschreibung der Betriebsanleitung des Herstellers beachten.

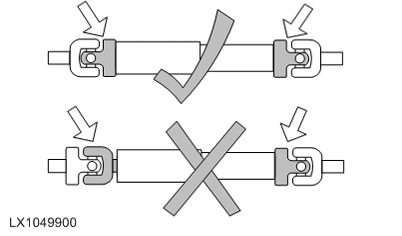

WICHTIG: Bei mehrteiligen, teleskopierbaren Gelenkwellen müssen die Gelenkgabeln wie gezeigt zueinander ausgerichtet sein. Die Gabeln beider Seiten dürfen nicht um 90° zueinander verdreht sein (siehe Pfeile auf rechter Abbildung).
