Abgasfilterreinigung bei geparktem Traktor

LX1049778
LX1049778-UN-22JUL10

LX1049777
LX1049777-UN-22JUL10

LX1049795
LX1049795-UN-20AUG10

LX1049796
LX1049796-UN-02DEC10

Eine Abgasreinigung bei geparktem Traktor ist erst dann möglich, wenn eine der nebenstehenden Fahrerinformationen angezeigt wird. Siehe zusätzlich 1. und 2. der Beschreibung Abgasreinigungssystem, Fahrerinformationen in diesem Abschnitt. Während einer automatischen Abgasfilterreinigung kann die Abgasfilterreinigung bei geparktem Traktor nicht aktiviert werden.

ACHTUNG: Sichere Reinigung des Abgasfilters in Abschnitt 05 beachten.

WICHTIG: Einen geeigneten Abstellplatz für den Traktor wählen und Anbaugeräte vollständig ablassen.

Während der Abgasfilterreinigung bei geparktem Traktor dürfen keine weiteren Traktorfunktionen betätigt werden. Ausgenommen sind solche, die für eine eventuelle Notabschaltung des Traktors erforderlich wären.

Abgasfilterreinigung nicht starten, wenn die Tankanzeige bereits seit längerer Zeit Reserve anzeigt.

HINWEIS: Während der Abgasfilterreinigung übernimmt die Motorsteuereinheit die Kontrolle über die Motorfunktionen. Dabei ist es normal, wenn sich während des Reinigungsprozesses die Motordrehzahl verändert. Die Dauer der Reinigung hängt von der Stärke der Rußbeladung ab.

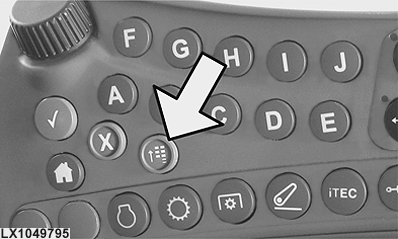

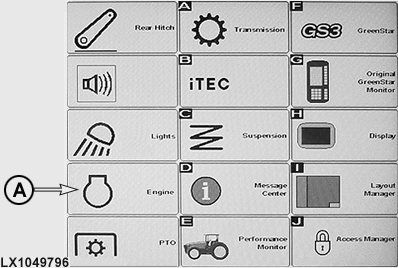

  1. Abgasfilterreinigung bei geparktem Traktor starten: Menütaste drücken (siehe Pfeil). Danach Motorsymbol (A) drücken, um das Menü für Motor aufzurufen.

    HINWEIS: Falls momentan eine automatische Abgasfilterreinigung ausgeführt wird, so muss diese vorher abgebrochen werden. Siehe ”Automatische Abgasfilterreinigung” in diesem Abschnitt.

  2. LX1049771
    LX1049771-UN-22JUL10

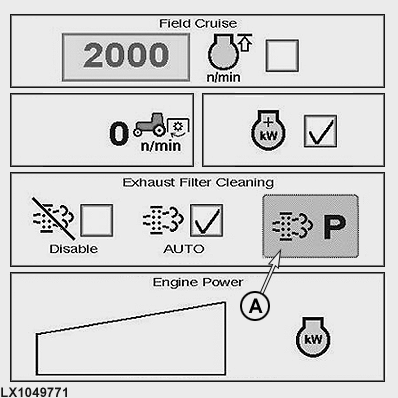

    Symbol (A) drücken, um in das Menü der Abgasfilterreinigung zu wechseln. Das Symbol wird nur dann angezeigt, wenn eine Fahrerinformation zu einer Abgasfilterreinigung bei geparktem Traktor aufgefordert hatte.


  3. LX1049772
    LX1049772-UN-22JUL10

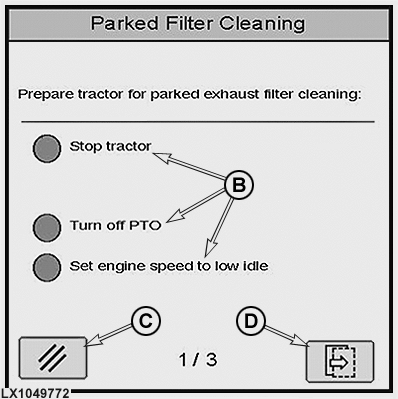

    B - Statusanzeigen (Traktorbewegung, Zapfwelle u. Motordrehzahl)

    C - Taste für Abbruch

    D - Taste für Weiter

    Prüfen, ob alle drei Bedingungen (B) erfüllt sind. Alle drei Kreise müssen grün gefüllt sein.

    • Traktor anhalten (Parksperre einlegen).
    • Front- und Heckzapfwellen ausschalten.
    • Motordrehzahl auf unteren Leerlauf einstellen.

    Taste (D) für nächsten Schritt drücken.

    Abbruch der Abgasfilterreinigung - Ein Abbruch des Vorgangs wird durch verschiedene Aktionen ausgelöst:

    • Betätigen der Taste (C).
    • Betätigen des Gaspedals.
    • Ausschalten des Motors.
    • Einschalten der Heckzapfwelle.

    HINWEIS: Abgasfilterreinigung nur aus wichtigem Grund abbrechen.


  4. LX1049773
    LX1049773-UN-22JUL10

    LX1049769
    LX1049769-UN-19AUG10

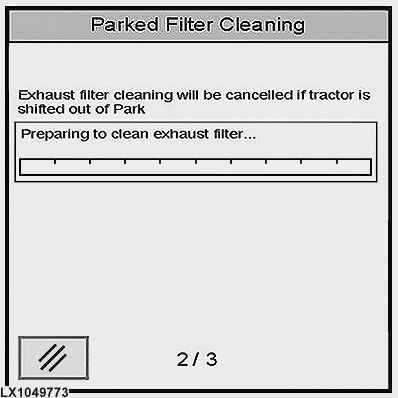

    Die Vorbereitungsphase beginnt. Auf dem Display erscheint ein Statusbalken, der die verbleibende Zeit bis zum Beginn der Abgasfilterreinigung darstellt.

    Gleichzeitig leuchtet die Kontrollleuchte der Abgasfilterreinigung (siehe Pfeil).


  5. LX1049774
    LX1049774-UN-22JUL10

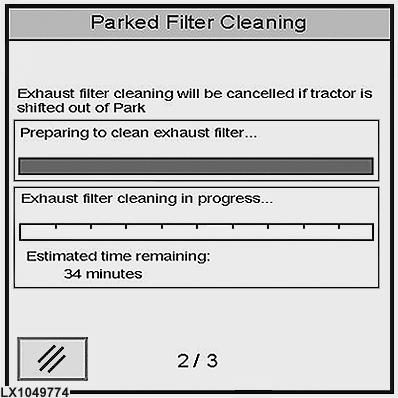

    Nach der Vorbereitungsphase beginnt die Reinigungsphase. Es erscheint ein zweiter Statusbalken, der den Fortschritt der Abgasfilterreinigung darstellt.


  6. LX1049775
    LX1049775-UN-22JUL10

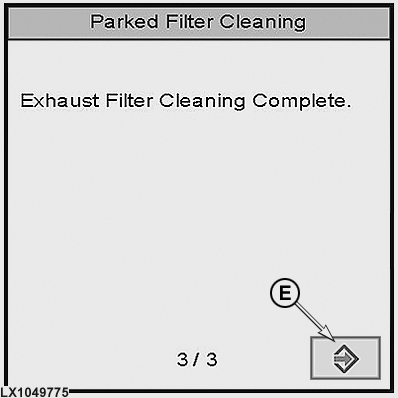

    Nach Beendigung der Abgasfilterreinigung erscheint entsprechende Meldung auf dem Display. Menü durch Tippen auf Taste (E) verlassen.

    Nach ca. 30 Sekunden erlischt die Kontrollleuchte für Abgastemperatur und der Traktor kann wieder in Betrieb genommen werden.

    WICHTIG: Motor nicht unmittelbar nach einer Abgasfilterreinigung ausschalten. Motor bei unterer Leerlaufdrehzahl für einige Minuten laufen lassen, um dem Abgassystem eine ausreichende Abkühlung zu ermöglichen. Dies ist nicht notwendig, wenn der Traktor nach der Abgasfilterreinigung sofort wieder in Betrieb genommen wird.

OULXBER,0001946-29-20120625
