Abmessungen

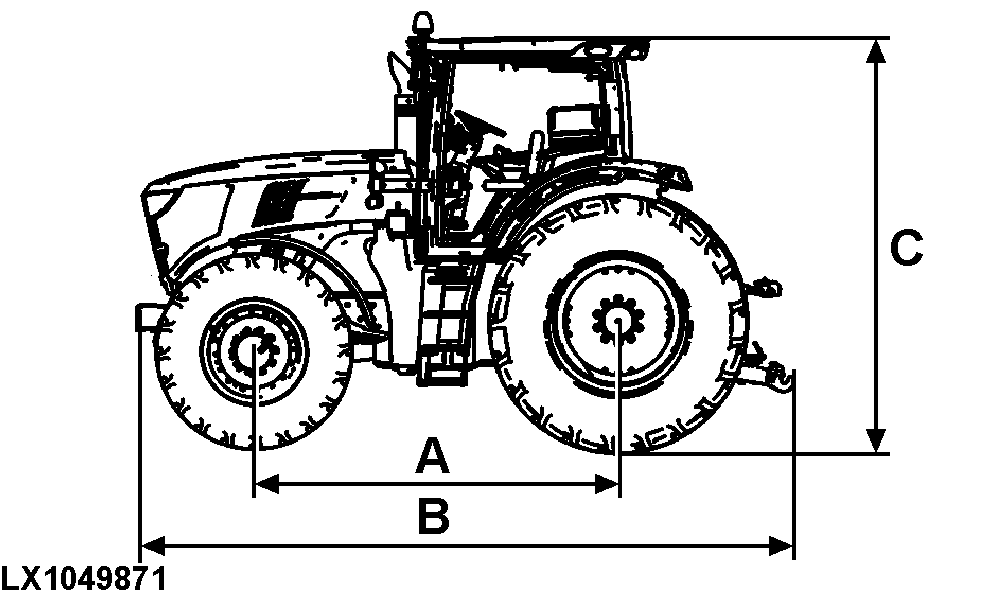

LX1049871-UN-26JAN11

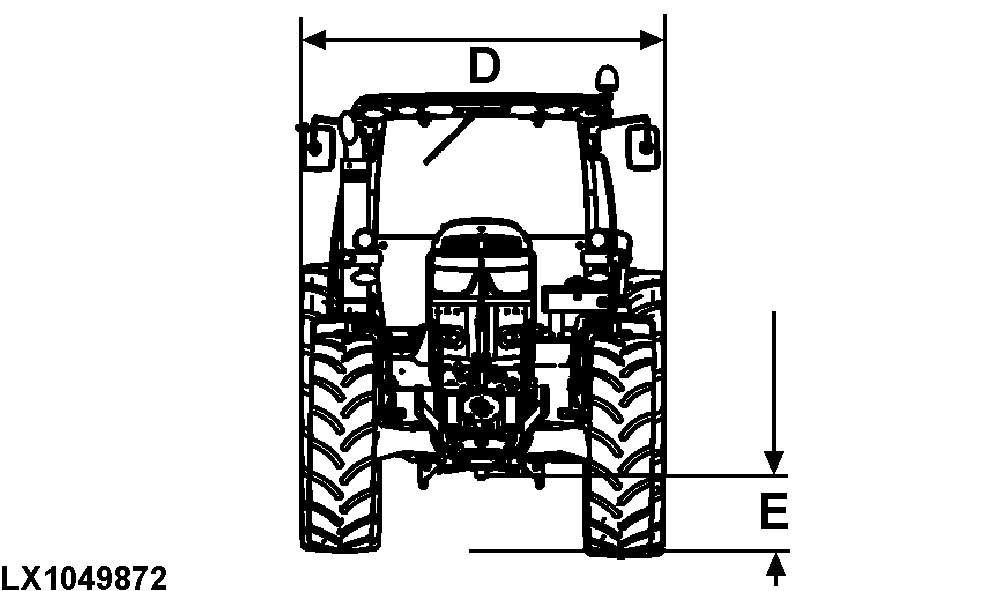

LX1049872-UN-26JAN11

	6140R und 6150R	6170R bis 6210R
A - Radstand ..............	2765 mm (108.9 in.)	2800 mm (110.2 in.)
B - Länge
• Grundgewicht bis Unterlenker in waagrechter Stellung ..............	4937 mm (194.4 in.)	5045 mm (198.6 in.)
• Frontgewicht bis Unterlenker in waagrechter Stellung..............	5359 mm (211.0 in.)	5467 mm (215.2 in.)
C - Höhe
- vom Boden bis Kabinendach (ohne Rundumleuchte)
• bei ungefederter Kabine ..............	3027 mm (119.2 in.)	3157 mm (124.3 in.)
• bei gefederter Kabine in mittlerer Position ..............	3027 mm (119.2 in.)	3157 mm (124.3 in.)
• mindest Gesamthöhe ..............	2927 mm (115.2 in.)	3107 mm (122.3 in.)
• maximale Gesamthöhe ..............	3027 mm (119.2 in.)	3157 mm (124.3 in.)
- von Hinterachsmitte bis Kabinendach (ohne Rundumleuchte)
• bei ungefederter Kabine ..............	2102 mm (82.8 in.)	2181 mm (85.9 in.)
• bei gefederter Kabine in mittlerer Position ..............	2102 mm (82.8 in.)	2181 mm (85.9 in.)
D - Breite
• Vorderachse - Flansch zu Flansch ..............	1780 mm (70.1 in.)	1780 mm (70.1 in.)
• Vorderachse - maximale Spurweite ohne Verbreitung ..............	2250 mm (88.6 in.)	2250 mm (88.6 in.)
• Hinterachse - Flansch zu Flansch ..............	1664 mm (65.5 in.)	1892 mm (74.5 in.)
• maximale Breite bei Straßenfahrt ..............	2550 mm (100.4 in.)	2550 mm (100.4 in.)
E - Bodenfreiheit ..............	530 mm (20.9 in.)	560 mm (22.0 in.)
Alle Abmessungen beziehen sich auf folgende Bereifung
• Vorderradbereifung ..............	600/65 R28	600/70 R28
• Durchmesser ..............	152 cm (59.8 in.)	158 cm (62.2 in.)
• Hinterradbereifung ..............	710/70 R38	710/70 R42
• Durchmesser ..............	200 cm (78.7 in.)	205 cm (80.7 in.)
