Frontladeranbau - Frontladerkonsolen für Lader H360 und H380

LX1056758-UN-09OCT12

Befestigungsteile von John Deere Frontladerkonsolen
Pos.	Benennung	Schlüsselweite	Norm	Gewindebezeichnung	Länge	Kennzeichnung / Materialgüte
A (5 Stück)	Sechskantmutter mit Flansch	30 mm	ISO4161	M20 x 2,5	-	10
B + C (7 Stück)	Sechskantschraube mit Flansch	30 mm	JDS121	M20 x 2,5	70 mm (2.8 in.)	10.9

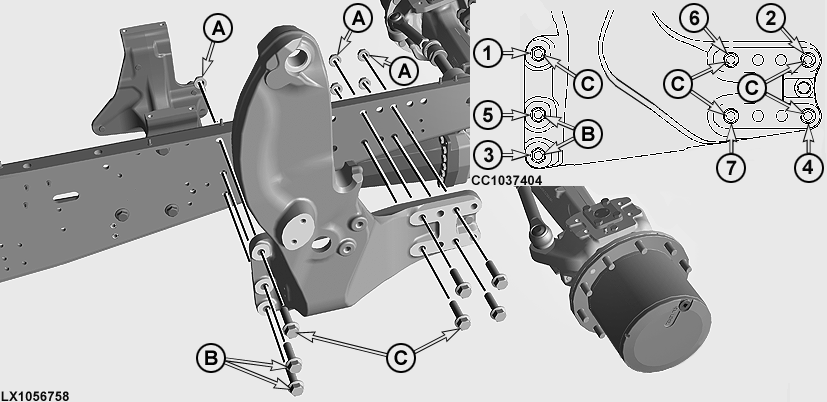

Frontladerkonsolen sind wie gezeigt anzuordnen. Die Schrauben (C) werden mit 580 N•m (428 lb.-ft.) festgezogen. Die Schrauben (B) werden mit 620 N•m (457 lb.-ft.) festgezogen. Hierbei ist die vorgegebene Reihenfolge einzuhalten.

Anzugsmoment regelmäßig kontrollieren, siehe Abschnitt 85, Schmierdienst und periodische Wartung.

WICHTIG: Von John Deere wird ein geprüfter Frontlader freigegeben und zum Verkauf angeboten.

Bei Anbau der John Deere Frontladerkonsolen dürfen nur geeignete Befestigungselemente verwendet werden, wie in obiger Abbildung gezeigt.

Zusätzlich Betriebs- und Anbauanleitung des Frontladers beachten.
