Traktor aufbocken - Hebepunkte

Die Abbildungen zeigen die empfohlenen Hebepunkte zum Aufbocken des Traktors. Standsicheren Wagenheber mit ausreichender Hubkraft verwenden. Siehe Technische Angaben, Lasten und Gewichte in Abschnitt 145.

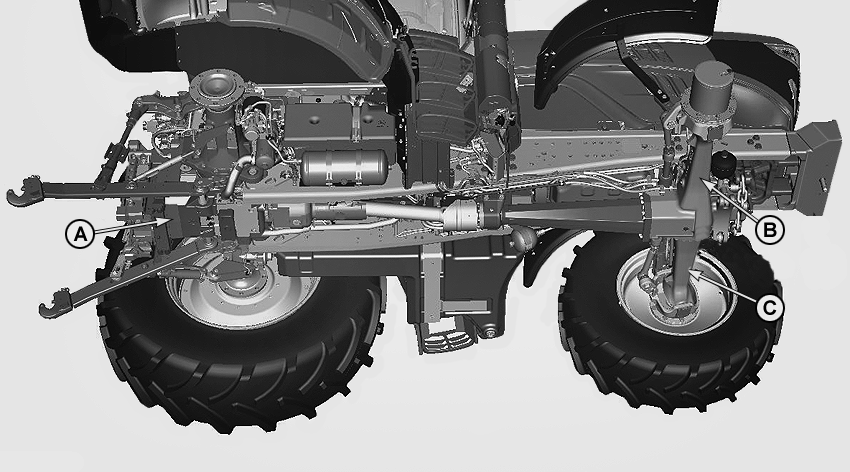

LX1057721-UN-15JUN12

A - Traktor am Heck anheben z.B. für den Hinterradausbau

B - Rechte Achsseite anheben z.B. für den Ausbau des rechten Vorderrades

C - Linke Achsseite anheben z.B. für den Ausbau des linken Vorderrades

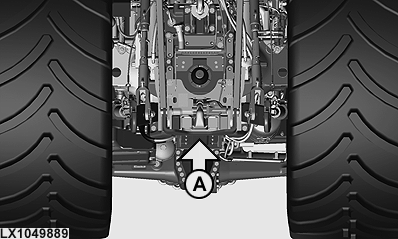

LX1049889-UN-11FEB11

Bei hydraulischer Wagenanhängevorrichtung

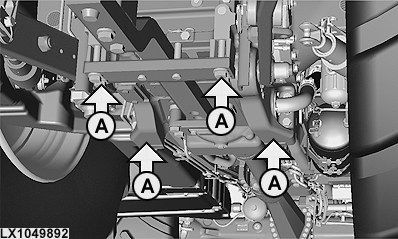

LX1049892-UN-11FEB11

Ohne hydraulische Wagenanhängevorrichtung

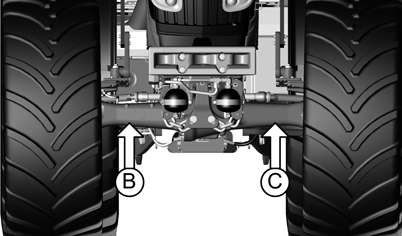

LX1057720-UN-15JUN12

Achse zum Vorderradwechsel anheben

B - Rechte Achsseite für den Ausbau des rechten Vorderrades anheben

C - Linke Achsseite für den Ausbau des linken Vorderrades anheben

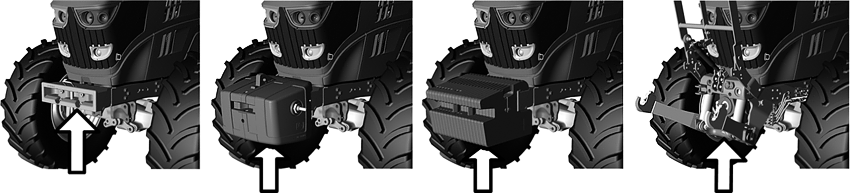

LX1057719-UN-15JUN12

Traktor vorne mittig anheben (abhängig von Traktorausrüstung)

ACHTUNG:

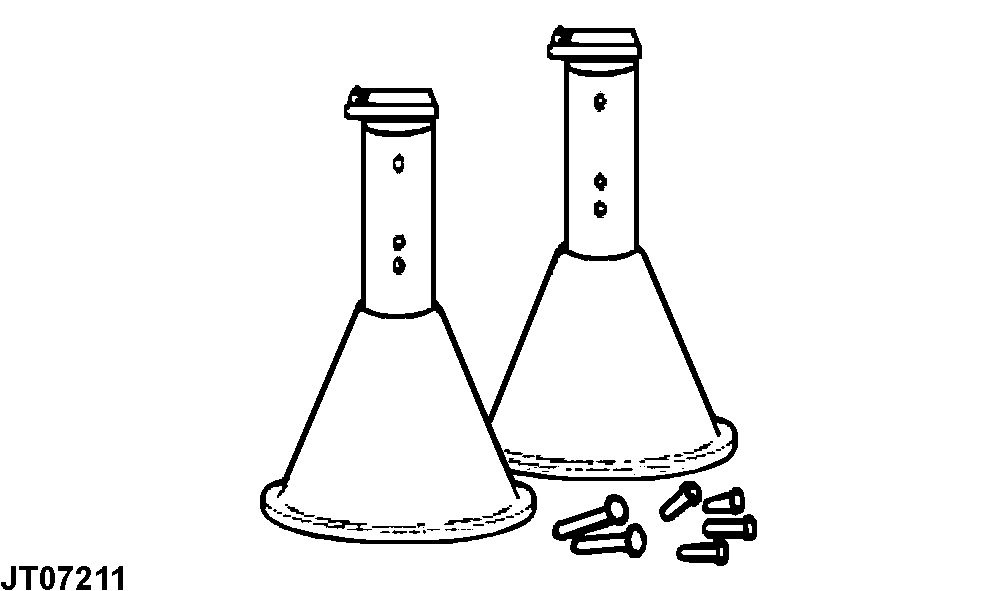

JT07211-UN-14DEC06

Unterstellböcke JT02043 und JT02044

LX1049890-UN-11FEB11

LX1053310-UN-23SEP11

Beispiel

JT02043 - Unterstellbock, 482 bis 736 mm (19 bis 29 in.)

JT02044 - Unterstellbock, 863 bis 1117 mm (34 bis 44 in.)

Traktor nur auf befestigtem, ebenem Untergrund aufbocken.

Vor weiteren Arbeiten am Traktor muss dieser zuerst mittels geeigneter Unterstellböcke gesichert werden. Hierzu können die gezeigten John Deere Spezialwerkzeuge verwendet werden. Erhältlich sind diese Unterstellböcke beim John Deere Händler.
