Parksperre manuell entriegeln (Traktoren mit AutoPowr)

ACHTUNG: Die manuelle Parksperre-Entriegelung nur dann durchführen, wenn der Traktor abgeschleppt werden soll und sich die Parksperre nicht mehr über den Fahrtrichtungshebel entriegeln lässt.

ACHTUNG: Bevor die Parksperre manuell entriegelt wird, muss der Fahrtrichtungshebel unbedingt in die seitliche Parkstellung P gebracht werden.

ACHTUNG: Solange die Parksperre normal funktioniert, also über den Fahrtrichtungshebel bedient werden kann, darf der Traktor unter keinen Umständen, auch nicht für eine kurze Probefahrt, bei manuell ausgerückter Parksperre betrieben werden.

ACHTUNG: Der Traktor kann bei entriegelter Parksperre wegrollen. Daher Traktor gegen unbeabsichtigtes Wegrollen sichern.

ACHTUNG: Nach dem Abschleppen muss der Bowdenzug der manuellen Parksperre-Entriegelung wieder ausgehängt werden.

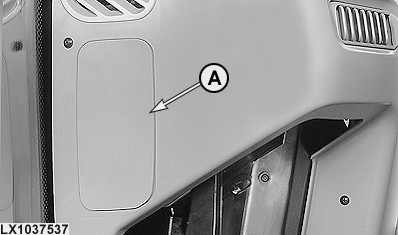

  1. LX1037537
    LX1037537-UN-02NOV05

    Deckel (A) abnehmen.

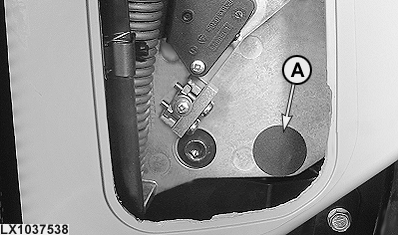

  2. LX1037538
    LX1037538-UN-02NOV05

    Klebefolie (A) entfernen.

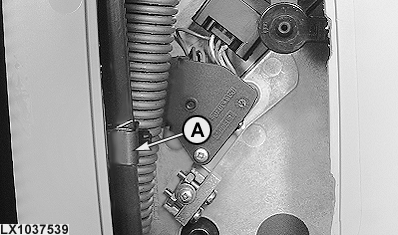

  3. LX1037539
    LX1037539-UN-02NOV05

    Bowdenzug aus der Klemme (A) lösen.

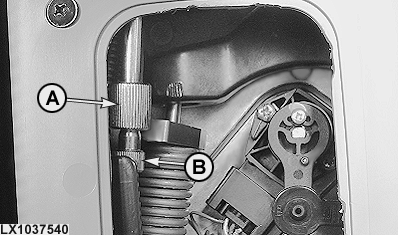

  4. LX1037540
    LX1037540-UN-02NOV05

    Gewindebolzen (A) und Rändelmutter (B) abschrauben.

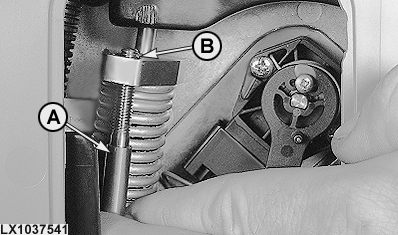

  5. LX1037541
    LX1037541-UN-02NOV05

    Kupplungspedal etwas niedertreten.


  6. Bowdenzug (A) an der Öse (B) am Kupplungspedal bzw. Adapter einfädeln.

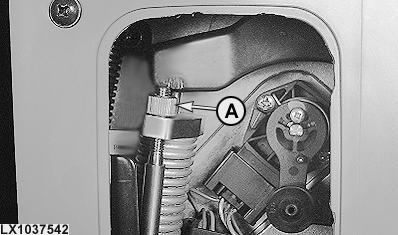

  7. LX1037542
    LX1037542-UN-02NOV05

    Den Bowdenzug mit der Rändelmutter (A) spielfrei einstellen. Die Rändelung muss oben sein.

    WICHTIG: Der Bowdenzug muss unbedingt spielfrei eingestellt sein, um eine völlige Entriegelung der Parksperre zu gewährleisten.

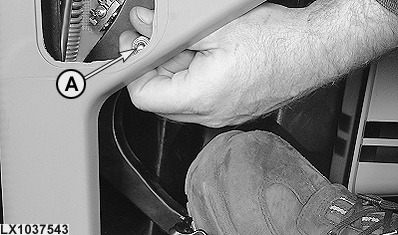

  8. LX1037543
    LX1037543-UN-02NOV05

    Kupplungspedal bis zum Anschlag niedertreten.

    WICHTIG: Sollte sich das Kupplungspedal nicht bis zum Anschlag niedertreten lassen und dadurch der Gewindebolzen nicht eingedreht werden können, so muss die Rändelmutter soweit zurückgedreht werden, bis das Kupplungspedal bis zum Anschlag niedergetreten werden kann.


  9. Gewindebolzen (A) in die Gewindebohrung eindrehen, um das Kupplungspedal in dieser Position bzw. die Parksperre in entriegelter Stellung zu halten.
