Anzeigen und Löschen von Diagnosecodes mit CommandCenter™

Hier werden Diagnosecodes angezeigt.

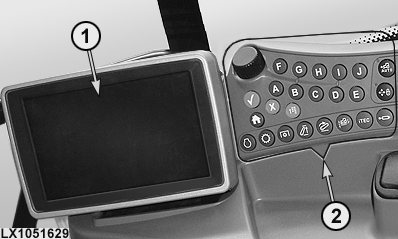

LX1051629-UN-22FEB11

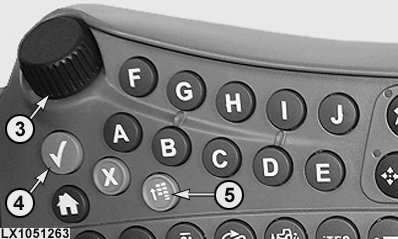

LX1051263-UN-22FEB11

1 - CommandCenter™

2 - Tastenmodul

3 - Daumenrad (Markieren und Einstellen der Werte)

4 - Eingabetaste (Bestätigen, Ausblenden, Speichern und Starten)

5 - Menütaste

Der Zugriff auf CommandCenter™ erfolgt über die Tasten und Daumenrad im Tastenmodul.

1.
   LX1050866-UN-12OCT11

   Menü

   1 - Softkey für Infoseite

   HINWEIS: Werden Diagnosecodes oder Informationsmeldungen im CommandCenter™ angezeigt, die Eingabetaste so oft drücken, bis alle Diagnosecodes und Meldungen ausgeblendet werden.

   Menütaste drücken.

   HINWEIS: Die Reihenfolge der angezeigten Symbole kann je nach Fahrzeugkonfiguration unterschiedlich sein.

   Mit dem Daumenrad den Softkey für Infoseite markieren und die Eingabetaste drücken.

---




2.

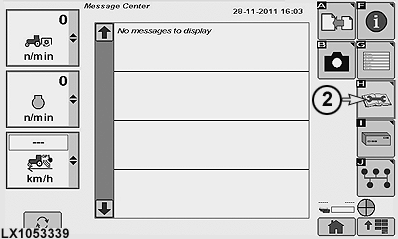

   LX1053339-UN-29NOV11

   H - Softkey für Diagnosecodes

   Mit dem Daumenrad den Softkey für Diagnosecodes markieren und die Eingabetaste drücken.

---




3.
   LX1051633-UN-23FEB11

   Mit dem Daumenrad den Softkey für Alle Codes zeigen markieren und die Eingabetaste drücken, um alle Diagnosecodes im Traktor zu zeigen. Oder die gewünschte Steuersoftware aus der Liste markieren und die Eingabetaste drücken, um die Diagnosecodes der entsprechenden Steuersoftware zu zeigen.

   Die Liste kann mit dem Daumenrad nach unten oder nach oben bewegt werden.

   HINWEIS: Die Liste der Steuersoftware kann je nach vorhandenen Optionen unterschiedlich aussehen.

---




4.

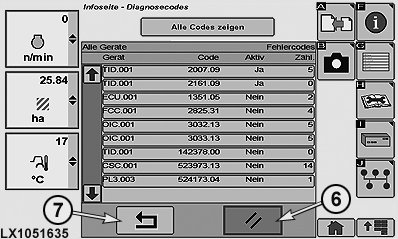

   LX1051635-UN-26JUL11

   6 - Softkey für Löschen

   7 - Softkey für Zurück

   Mit dem Daumenrad den Softkey für Löschen markieren und die Eingabetaste drücken, um alle Diagnosecodes zu löschen.

   HINWEIS: Diagnosecodes nur dann löschen, wenn die Ursache für die Fehler behoben wurde.

   Für Abbrechen oder Verlassen den Softkey für Zurück mit dem Daumenrad markieren und die Eingabetaste drücken.

---
