Frontlader mit Funktion für Positionsrückführung


Beschreibung

Die Funktion für Positionsrückführung dient der Automatisierung des Frontladers. Sie ermöglicht die Einstellung von je zwei Positionen, in die Schwinge und Schaufel automatisch zurückgeführt werden. Nachdem die Positionen eingestellt sind, genügt ein kurzes Drücken des Multifunktionshebels in die gewünschte Richtung und die Schwinge bzw. die Schaufel bewegt sich selbständig bis zur eingestellten Rückführungsposition.

Zusätzlich kann ein wiederholt benötigter Kippwinkel für die Schaufel als Nullposition gespeichert werden. Im CommandCenter™ wird diese Position dann mit 0° angezeigt. Eine Änderung der Schaufelposition wird in Winkelgraden (z.B. +110° oder -98°) relativ zum gespeicherten 0° Wert angezeigt. Um die Schaufel zurück in die Nullposition zu bringen, muss der Multifunktionshebel so lange betätigt werden, bis im CommandCenter™ erneut ”0°” angezeigt wird. Die Positionsrückführung ist nur bei Fahrgeschwindigkeiten bis max. 16 km/h aktiv.

WICHTIG: Wenn der Frontlader gegen einen anderen Frontlader mit Funktion für Positionsrückführung ausgetauscht wird, muss mit Funktionsstörungen gerechnet werden. Um die einwandfreie Funktion zu gewährleisten, wird nach Anbau eines anderen Frontladers eine Abstimmung, bzw. Kalibrierung der Komponenten notwendig. Hierzu den John Deere™ Händler kontaktieren.


Fenster für Positionsrückführung aufrufen

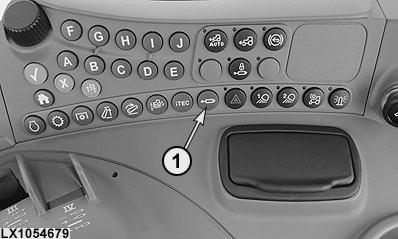

  1. Taste (1) mehrmals drücken, bis das Fenster der Positionsrückführung öffnet.

  2. LX1054679
    LX1054679-UN-12APR12

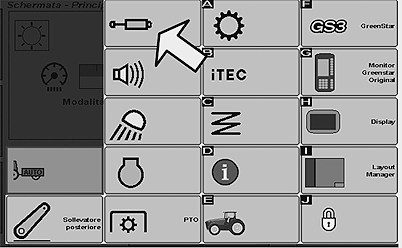

    LX1054678
    LX1054678-UN-12APR12

    Wahlweise im CommandCenter™-Menü den Softkey für Zusatzsteuergeräte drücken.

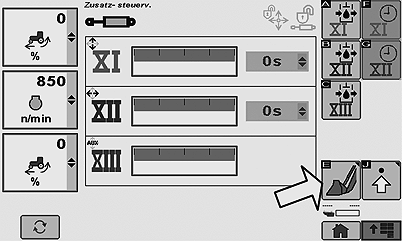

  3. LX1054680
    LX1054680-UN-12APR12

    Danach im gezeigten Fenster den Softkey mit Frontladersymbol drücken.

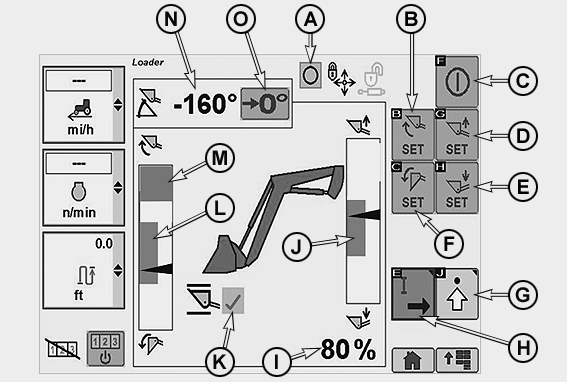

Fenster der Positionsrückführung

LX1054667
LX1054667-UN-16APR12

Fenster der Positionsrückführung

A

Statusanzeige - Positionsrückführung ein = I; aus = 0

B

Obere Schaufelposition einstellen

C

Positionsrückführung; aktivieren = I oder deaktivieren = 0

D

Obere Schwingenposition einstellen

E

Untere Schwingenposition einstellen

F

Untere Schaufelposition einstellen

G

Zu den SCV-Einstellungen wechseln (siehe Zusatzsteuergeräte)

H

Zu den Geschwindigkeitseinstellungen der E-ICVs wechseln (siehe Zusatzsteuergeräte)

I

Anzeige der Schwingenposition in Prozent, ausgehend von 100% = ganz oben

J

Balkendarstellung des Bewegungsbereichs zwischen oberer und unterer Rückführungsposition

K

Elektronische Parallelführung; aktivieren = Haken oder deaktivieren = kein Haken

L

Balkendarstellung des Kippbereichs zwischen oberer und unterer Rückführungsposition

M

Bereich, der bei Frontladern ohne mechanische Parallelführung nicht genutzt werden kann. Dies verhindert, dass der Schaufelinhalt versehentlich nach hinten auf das Kabinendach ausgeschüttet wird.

N

Anzeige des Kippwinkels der Schaufel, ausgehend vom eingestellten Nullpunkt

O

Softkey “0” zum Markieren eines beliebigen Nullpunktes innerhalb des Bewegungsbereichs der Schaufel. Hierdurch kann eine oft benötigte Schaufelstellung wiedergefunden werden, die für eine bestimmte Anwendung notwendig ist. Die Bewegung zu diesem Punkt muss manuell erfolgen.

-

Die Pfeile in den grauen Balken zeigen die aktuellen Positionen von Schaufel und Schwinge. Immer, wenn eine automatische Bewegung stattfindet, verändert sich die Farbe der Pfeile von schwarz nach grün.

HINWEIS: Status der elektronischen Parallelführung (K) nach Neustart des Traktors beachten.

Wenn ein Frontlader ohne mechanische Parallelführung angebaut ist, dann ist die elektronische Parallelführung immer aktiv.

Wenn ein Frontlader mit mechanischer Parallelführung angebaut ist, bleibt stets die letzte Einstellung der elektronischen Parallelführung erhalten.


Positionsrückführung einstellen

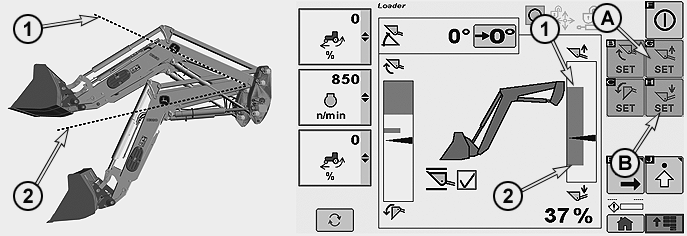

LX1054668
LX1054668-UN-12APR12

  1. Schwinge in gewünschte obere Position (1) bringen und dann Taste (A) drücken.

  2. Schwinge in gewünschte untere Position (2) bringen und dann Taste (B) drücken.

HINWEIS: Die obere Rückführungsposition muss sich immer über der unteren Rückführungsposition befinden. Um die Schwimmstellung zu aktivieren, muss die Schwinge zuvor in eine Höhe von ≤ 30% gebracht werden (Anzeige beachten).

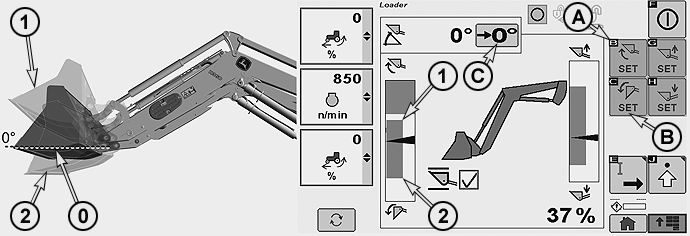

LX1054669
LX1054669-UN-12APR12

  1. Schaufel in gewünschte obere Position (1) bringen und dann Taste (A) drücken.

  2. Schaufel in gewünschte untere Position (2) bringen und dann Taste (B) drücken.

  3. Schaufel in eine beliebige Position bringen, Taste (C) drücken und Stellung speichern. Die Anzeige für den Kippwinkel zeigt nun 0°. Hierdurch kann eine oft benötigte Schaufelstellung wiedergefunden werden, die für eine bestimmte Anwendung notwendig ist. Die Gradanzeige gibt dabei Auskunft über die momentane Schaufelstellung in Relation zum Nullpunkt. Die Bewegung zu diesem Punkt muss manuell erfolgen.

HINWEIS: Die obere Rückführungsposition muss sich immer über der unteren Rückführungsposition befinden. Der Nullpunkt kann sich in beliebiger Position befinden.


Funktionen des Multifunktionshebels

LX1054684
LX1054684-UN-08MAY12

WICHTIG: Die Funktion für Positionsrückführung kann gestoppt werden, indem der Multifunktionshebel kurz in die entgegengesetzte Richtung bewegt wird. Beispiel: Schwinge während der Abwärtsbewegung stoppen = Multifunktionshebel nach hinten in Richtung (A).

A

Multifunktionshebel so lange nach hinten bewegen, bis die Schwinge auf die gewünschte Höhe angehoben ist. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.

B

Multifunktionshebel nach hinten, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach oben gestartet. Die Schwinge stoppt automatisch in der eingestellten oberen Position.

C

Multifunktionshebel so lange nach links bewegen, bis die Schaufel die gewünschte obere Stellung erreicht hat. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.

D

Multifunktionshebel nach links, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach oben gestartet. Die Schaufel stoppt automatisch in der eingestellten Position.

E

Multifunktionshebel so lange nach vorne bewegen, bis die Schwinge die gewünschte Höhe abgesenkt ist. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.

F

Multifunktionshebel nach vorne, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach unten gestartet. Die Schwinge stoppt automatisch in der eingestellten unteren Position.

G

Multifunktionshebel ganz nach vorne bewegen und einrasten, um die Schwimmstellung zu aktivieren. Der Hebel bleibt dort eingerastet, bis er von Hand zurückgezogen wird.

H

Multifunktionshebel so lange nach rechts bewegen, bis die Schaufel die gewünschte untere Stellung erreicht hat. Beim Betätigen des Hebels den Druckpunkt nicht überschreiten.

I

Multifunktionshebel nach rechts, bis über den spürbaren Druckpunkt bewegen und dann loslassen. Hierdurch wird die Positionsrückführung nach unten gestartet. Die Schaufel stoppt automatisch in der eingestellten Position.

Multifunktionshebel zweimal kurz hintereinander nach rechts über den Druckpunkt bewegen und dort halten. Hierdurch wird die Rüttelfunktion der Schaufel aktiviert.


Bedienung der Schwinge

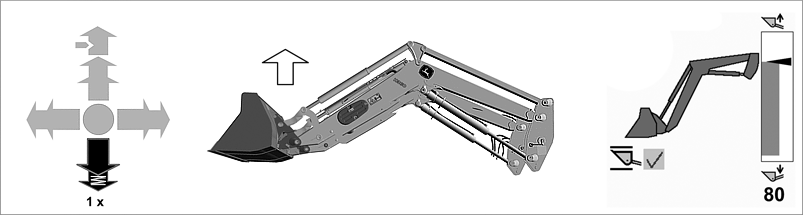

LX1054670
LX1054670-UN-19APR12

Positionsrückführung nach oben - Hebel einmal kurz nach hinten über den Druckpunkt bewegen und loslassen.

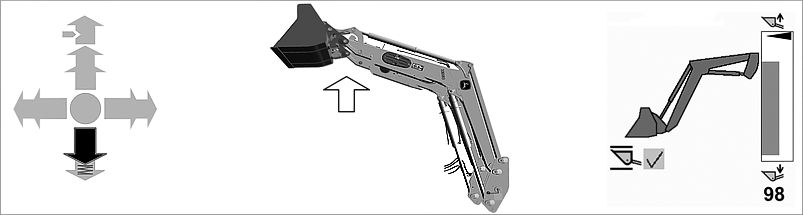

LX1054672
LX1054672-UN-19APR12

Schwinge über obere Rückführungsposition hinaus anheben - Hebel nach hinten bewegen, ohne den Druckpunkt zu überschreiten.

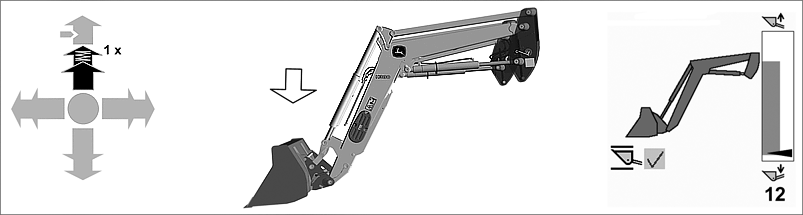

LX1054671
LX1054671-UN-19APR12

Positionsrückführung nach unten - Hebel einmal kurz nach vorne über den Druckpunkt bewegen und loslassen.

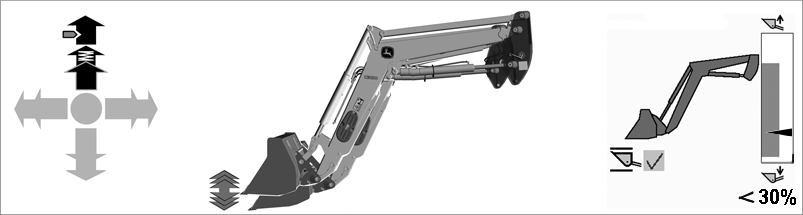

LX1054673
LX1054673-UN-09MAY12

Schwimmstellung - Hebel ganz nach vorne einrasten.

HINWEIS: Um die Schwimmstellung zu aktivieren, muss die Schwinge zuvor in eine Höhe von ≤ 30% gebracht werden (Anzeige beachten).


Bedienung der Schaufel

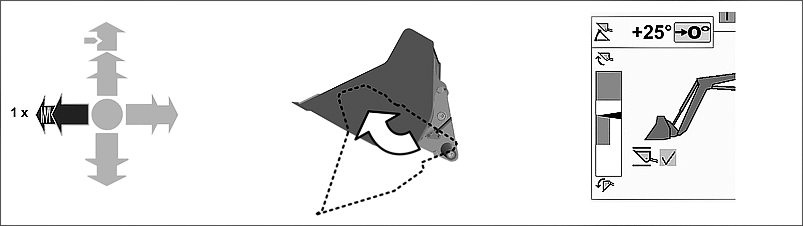

LX1054674
LX1054674-UN-19APR12

Positionsrückführung nach oben - Hebel einmal kurz nach links über den Druckpunkt bewegen und loslassen.

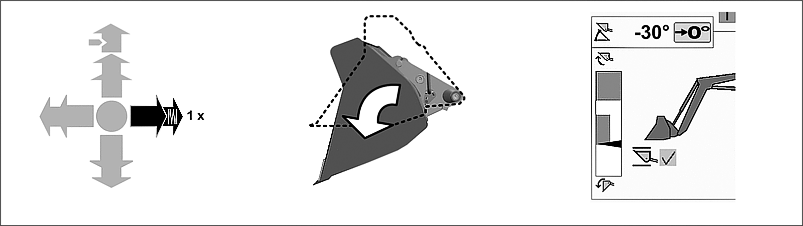

LX1054675
LX1054675-UN-19APR12

Positionsrückführung nach unten - Hebel einmal kurz nach rechts über den Druckpunkt bewegen und loslassen.

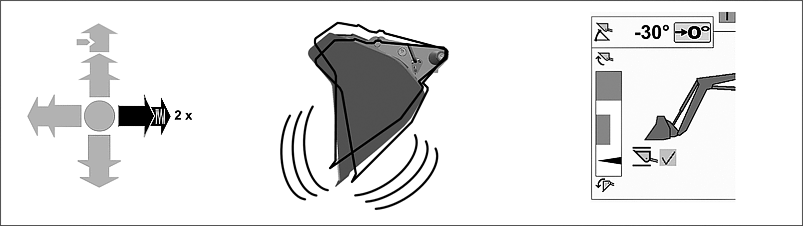

LX1054676
LX1054676-UN-19APR12

Zusatzfunktion “rütteln” - Hebel zweimal kurz nach rechts über den Druckpunkt bewegen und dort halten.

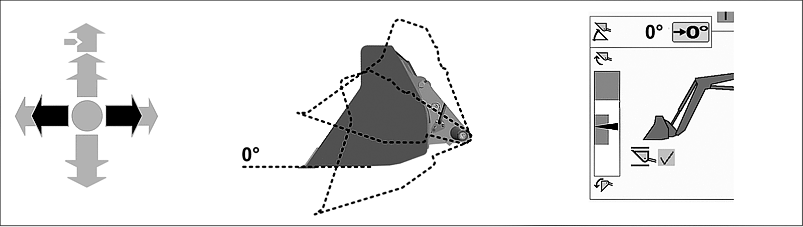

LX1054677
LX1054677-UN-19APR12

Schaufel in Nullposition bringen - Hebel nach rechts oder links (ohne den Druckpunkt zu überschreiten), bis in Anzeige 0° angezeigt wird.

HINWEIS: Die Bedienung der Schaufel muss manuell erfolgen, bis in der Anzeige 0° angezeigt wird.


Ansprechverhalten einstellen

  1. LX1054679
    LX1054679-UN-12APR12

    Taste (1) zweimal drücken.

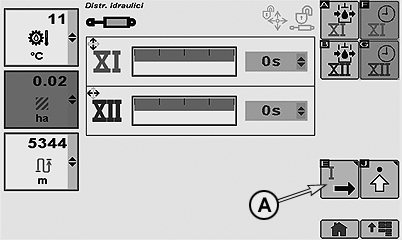

  2. LX1054681
    LX1054681-UN-12APR12

    Softkey (A) drücken.

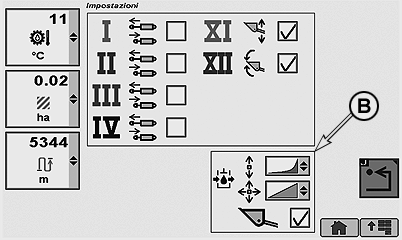

  3. LX1054682
    LX1054682-UN-12APR12

    Im Feld (B) kann die Charakteristik des Multifunktionshebels eingestellt werden. Dies hat dann Auswirkungen auf das Abstoppverhalten des Frontladers bei einer automatischen Positionsrückführung.

    Gewünschtes Auswahlfenster öffnen und eine Einstellung wählen.

    LX1054683
    LX1054683-UN-12APR12

    Siehe Abbildung, von oben nach unten:

    • Orange, linear = Die Geschwindigkeit bleibt gleich bis zum Erreichen der Endposition (abruptes Stoppverhalten).
    • Gelb, kombiniert = Die Geschwindigkeit verlangsamt sich kurz vor Erreichen der Endposition.
    • Grün, progressiv = Die Geschwindigkeit verlangsamt sich zunehmend bei Annähern an die Endposition (sehr sanftes Stoppverhalten).


WICHTIG: Weitere Einstellungen sind möglich. Diese werden in diesem Abschnitt unter “Zusätzliche Funktionen der elektronischen Zusatzsteuergeräte” beschrieben.
