DirectDrive — Einstellungen

Fahrgeschwindigkeit einstellen

LX1057529-UN-05JUL12

LX1057530-UN-27JUL12

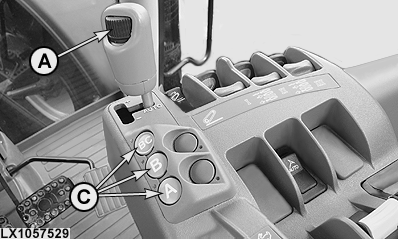

A - Verstellrad für Maximalgeschwindigkeit

B - Markierung für Gruppenauswahl

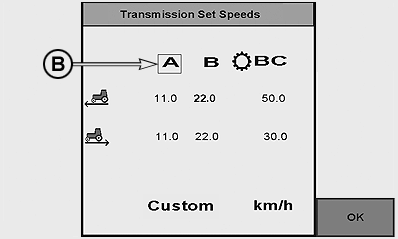

C - Tasten für Gruppenauswahl

Die Maximalgeschwindigkeit wird mit dem Verstellrad (A) eingestellt.

HINWEIS: Die eingestellte Maximalgeschwindigkeit wird im Anzeigeinstrument über die LED-Leuchten am Umfang der Geschwindigkeitsanzeige angezeigt.

Um die Maximalgeschwindigkeit einzustellen, den Fahrtrichtungshebel aus der Parkstellung heraus bewegen. Mit den Tasten (C) die gewünschte Gruppe wählen und mit dem Verstellrad (A) die gewünschte Geschwindigkeit einstellen.

HINWEIS: In der Gruppe BC ist für die Rückwärtsfahrt eine maximale Geschwindigkeit von 30 km/h (18.64 mph) möglich.

HINWEIS: Bei eingeschalteter Zapfwelle hat die Zapfwellendrehzahl Priorität. Um die Fahrgeschwindigkeit zu erhöhen oder zu verringern, schaltet das Getriebe des Traktors automatisch.

Motordrehzahlbegrenzung (FieldCruise™) einstellen

LX1053229-UN-27JUN11

LX1045761-UN-10DEC10

A - Motortaste

B - Motordrehzahlbegrenzung

C - Motordrehzahlbegrenzung Ein/Aus

Mit dieser Option kann die Motordrehzahl für bestimmte Arbeiten begrenzt werden (z.B. Hydromotor-Arbeiten).

Dazu den Motor laufen lassen, Handgashebel auf Vollgas stellen, dann Motortaste (A) drücken und im Feld (B) die gewünschte Motordrehzahl einstellen. Danach im Feld (C) die Motordrehzahlbegrenzung aktivieren.

In der Minimalstellung wird die Motordrehzahl auf 1050 1/min begrenzt. Wird FieldCruise™ eingeschaltet, kann die Drehzahl zwischen 1050 1/min und Nenndrehzahl eingestellt werden. Die maximale Motordrehzahl kann nur erreicht werden, wenn FieldCruise™ abgeschaltet ist. Zwischen den beiden Stellungen kann jede Begrenzung der Motordrehzahl individuell festgelegt werden.

Betriebsmodi einstellen

LX1057531-UN-27JUL12

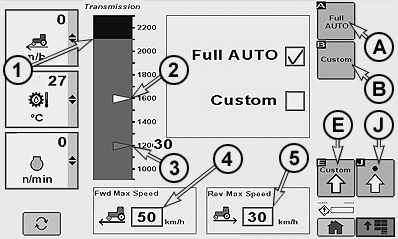

1 - Motordrehzahlbegrenzung bei Vollgas

2 - Motordrehzahl für Motordrückung (weiße Markierung)

3 - Mindestdrehzahl für Motordrehzahlabsenkung (blaue Markierung)

4 - Begrenzung für Vorwärtsgeschwindigkeit

5 - Begrenzung für Rückwärtsgeschwindigkeit

A - Auto

B - Benutzerdefiniert

E - Seite für benutzerdefinierte Einstellungen

J - Seite für erweiterte Einstellungen

Das DirectDrive-Getriebe bietet zwei Betriebsmodi für beste Kraftstoffeffizienz und Laststeuerung des Traktors. Getriebetaste drücken, um in das Getriebemenü zu wechseln.

A — Auto
In diesem Modus wird bei leichter Belastung automatisch die Einstellung (3) Motordrehzahlabsenkung (ECO-Modus) gewählt.
Die Motordrückung wird automatisch so eingestellt, dass der Traktor bei voller Belastung sein maximales Drehmoment verwendet.

B — Benutzerdefiniert
Der Fahrer kann die Motordrehzahlbegrenzung (ECO-Modus), Motordrückung und die erwartete Belastung selbst wählen.

A — Auto	B — Benutzerdefiniert
Automatische Schaltung (oder Laststeuerung) EIN. Funktion für Motordrehzahlabsenkung (ECO-Modus) EIN.* Erwartete Belastung für Kraftheber EIN. Erwartete Belastung für Zusatzsteuergeräte EIN. Erwartete Belastung für Druckluftbremse EIN. Motordrückung bei maximaler Traktorleistung beibehalten.	Automatische Schaltung (oder Laststeuerung) EIN. Motordrückung ist einstellbar bei eingeschalteter Zapfwelle. Motordrückung ist einstellbar bei ausgeschalteter Zapfwelle. Motordrehzahlabsenkung (ECO-Modus) ist einstellbar bei eingeschalteter Zapfwelle. Motordrehzahlabsenkung (ECO-Modus) ist einstellbar bei ausgeschalteter Zapfwelle. Erwartete Belastung für Kraftheber ist einstellbar. Erwartete Belastung für Zusatzsteuergeräte ist einstellbar.
*gilt nur bei ausgeschalteter Zapfwelle. Bei eingeschalteter Zapfwelle ist ECO nicht aktiv, da das Erreichen der Zapfwellendrehzahl Priorität hat.

Im Automodus werden durch den Anzeigebalken im linken Bereich die voreingestellten Betriebseinstellungen dargestellt:

• Der schwarze Bereich (1) zeigt Motordrehzahlbegrenzung bei Vollgas.
• Weiße Markierung (2) zeigt die Motordrehzahl für Motordrückung.
• Blaue Markierung (3) zeigt die Mindestdrehzahl für Motordrehzahlabsenkung.

HINWEIS: Im benutzerdefinierten Modus können diese Einstellungen verändert werden.

Die Höchstgeschwindigkeiten für Vorwärtsfahrt und Rückwärtsfahrt sind in Feld (4) und Feld (5) gezeigt. Zum Ändern der Höchstgeschwindigkeit entsprechendes Feld für Höchstgeschwindigkeit auswählen und die gewünschte Geschwindigkeit einstellen. Durch Erhöhen der Geschwindigkeiten ändert sich das dynamische Verhalten des Traktors nicht. Die eingestellte Höchstgeschwindigkeit in den Feldern (4) und (5) hat immer höchste Priorität, auch wenn in einer anderen Einstellung eine höhere Geschwindigkeit gewählt wurde.

Benutzerdefinierte Einstellungen

HINWEIS: Alle Einstellungen auf dieser Seite treffen nur zu, wenn sich das DirectDrive-Getriebe im benutzerdefinierten Modus befindet.

RXA0110751-UN-20SEP10

LX1045767-UN-01APR11

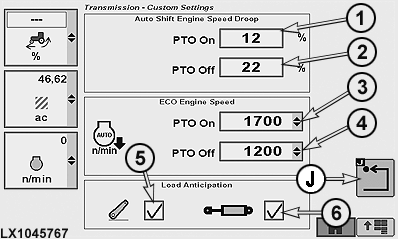

1 - Motordrückung bei Zapfwelle EIN

2 - Motordrückung bei Zapfwelle AUS

3 - Motordrehzahl (ECO) bei eingeschalteter Zapfwelle

4 - Motordrehzahl (ECO) bei ausgeschalteter Zapfwelle

5 - Erwartete Belastung (Kraftheber)

6 - Erwartete Belastung (Zusatzsteuergerät)

J - Softkey für vorherige Seite

Motordrückung: Wenn die Motordrehzahl bei Belastung absinkt, sorgt eine einstellbare Automatik dafür, dass z.B. ein kleinerer Gang eingelegt wird, um die Motordrehzahl bei Zapfwellenarbeiten möglichst konstant zu halten. Wie stark die Motordrückung sein darf, entscheidet sich anhand der Einstellung, die einem Prozentwert der aktuellen Drehzahl entspricht. Beispiel: Bei einer vorgewählten Motordrehzahl von ca. 1930 1/min bedeutet die Einstellung der Motordrückung auf 10%, dass bei einem Drehzahlabfall auf ca. 1740 1/min ein Gang heruntergeschaltet wird. Übertragen auf die Zapfwellendrehzahl würde das einem Abfall von 540 auf ca. 490 1/min entsprechen. Der Wert der Motordrückung kann in Dropdown-Feld (1) für eingeschaltete Zapfwelle und in Dropdown-Feld (2) für ausgeschaltete Zapfwelle festgelegt werden.

Die Motordrückung hat auch Einfluss auf das Verhalten beim Hochschalten im Automatikmodus. Je höher der für die Motordrückung eingestellte Wert ist, desto früher schaltet der Traktor hoch.

HINWEIS: Der Prozentwert für Motordrückung kann bei eingeschalteter Zapfwelle von 6% bis 40% und bei ausgeschalteter Zapfwelle von 20% bis 40% eingestellt werden.

Motordrehzahlabsenkung (ECO-Modus): Diese Funktion dient der Verbesserung der Kraftstoffwirtschaftlichkeit. Wenn die durch Fuß- oder Handgas vorgegebene Geschwindigkeit erreicht ist, wird die Drehzahl, die nötig ist, um die Geschwindigkeit zu halten, automatisch reduziert. In den Dropdown-Feldern (3) und (4) kann eine Drehzahl gewählt werden, die nicht durch die Funktion für Motordrehzahlabsenkung unterschritten wird. Außerdem kann durch Auswählen von ECO aus die Motordrehzahlabsenkung komplett deaktiviert werden.

HINWEIS: Der Wert kann für eingeschaltete und ausgeschaltete Zapfwelle schrittweise von 1200 1/min bis 1800 1/min eingestellt werden.

Zusätzliche ECO Einstellungen (erwartete Belastung): Mit dieser Einstellung kann eine erwartete zusätzliche Belastung durch Kraftheber (5) und Zusatzsteuergerät (6) ausgewählt werden. Wenn bei aktiviertem ECO-Modus der Kraftheber bzw. die Zusatzsteuergeräte betätigt werden, wird die Drehzahl kurzzeitig erhöht.

Softkey (J) betätigen, um zur vorherigen Seite zurückzukehren.

Verhältnis Rückwärts-/Vorwärtsgeschwindigkeit einstellen

RXA0104032-UN-22JUL09

Getriebe → Erweiterte Einstellungen

LX203989-UN-16APR14

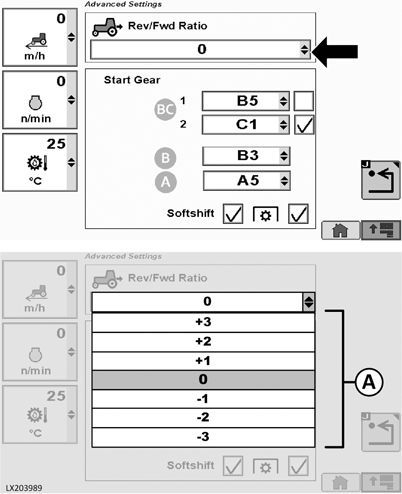

Diese Funktion dient dazu, um nach dem Wechsel der Fahrtrichtung eine Geschwindigkeitsveränderung zu erzielen. Dies wird durch einen Gangwechsel realisiert. Das Verhältnis Rückwärts-/Vorwärtsgeschwindigkeit kann im Bereich von +3 bis -3 eingestellt werden. Beim Wechsel der Fahrtrichtung wird dementsprechend ein oder mehrere Gänge hoch- bzw. heruntergeschaltet.

Getriebetaste drücken und auf der Getriebeseite die Taste für erweiterte Einstellungen betätigen. Das gewünschte Verhältnis im Dropdown-Feld (A) wählen.

AutoClutch-Einstellungen

Bei AutoClutch handelt es sich um eine automatische Kupplungsfunktion. Wenn AutoClutch eingeschaltet ist, muss das Kupplungspedal zum Anhalten des Traktors nicht betätigt werden.

Wenn beim Fahren des Traktors beide Bremspedale betätigt werden, so reduziert sich die Geschwindigkeit bzw. der Traktor hält an. Werden die Bremsen wieder losgelassen, so beschleunigt der Traktor automatisch wieder auf die aktuell mit dem Fuß- bzw. Handgas vorgegebene Geschwindigkeit.

ACHTUNG: Wenn AutoClutch ausgeschaltet ist, muss zum Anhalten des Traktors das Kupplungspedal betätigt werden.

WICHTIG: AutoClutch funktioniert nur dann, wenn die Bremspedale miteinander gekoppelt sind. Betätigen von nur einem Pedal (z.B. bei Lenkbremse) aktiviert NICHT die automatische Kupplungsfunktion (AutoClutch).

HINWEIS: Bei Fahrmanövern mit Lenkbremse (nur ein Bremspedal wird betätigt) darf die Motordrehzahl 900 1/min nicht unterschreiten.

RXA0104032-UN-22JUL09

Getriebe → Erweiterte Einstellungen

LX203988-UN-16APR14

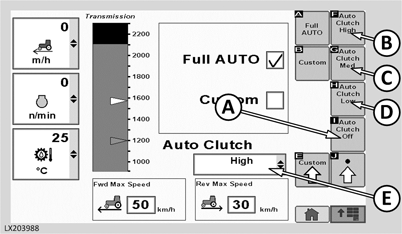

A - AutoClutch ein- und ausschalten

B - Hohe Empfindlichkeit

C - Mittlere Empfindlichkeit

D - Niedrige Empfindlichkeit

E - Dropdown-Feld zur Einstellung der Empfindlichkeit

AutoClutch einschalten und Empfindlichkeit einstellen:

1. Getriebetaste drücken und nach Erscheinen der Getriebeseite die Taste für erweiterte Einstellungen betätigen.
2. Zum Ein- und Ausschalten der AutoClutch-Funktion die Taste (A) drücken.
3. Die Einstellung der Empfindlichkeit erfolgt durch Drücken einer der Tasten (B), (C) oder (D). HINWEIS: Falls gewünscht, kann die Einstellung der AutoClutch Empfindlichkeit, Softkeys auf der CommandCenter™-Startseite zugewiesen werden.

4. Die Empfindlichkeit kann ebenso über das Dropdown-Feld (E) eingestellt werden. Im Dropdown-Feld wird immer die momentan gewählte Empfindlichkeit angezeigt.

WICHTIG: Nach Start des Traktors ist AutoClutch immer eingeschaltet. Wenn AutoClutch vom Fahrer ausgeschaltet wird, so schaltet sich AutoClutch beim nächsten Traktorstart automatisch wieder ein.

Bedeutung der Tasten (A) bis (E)
(A)	Auto-Kupplungsfunktion ein- und ausschalten durch betätigen der Taste (A). Ausschalten funktioniert nur, wenn die Bremspedale NICHT betätigt sind. Nach dem Ausschalten wird im Dopdown-Feld “Aus” angezeigt.
(B)	Hoch: Überwiegend für Fahrten ohne Anhänger oder mit Anhänger in ebenem Gelände.
(C)	Mittel: Für Fahrten mit Anhänger in wenig hügeligem Gelände.
(D)	Niedrig: Empfohlen für Fahrten mit Anhänger auf abschüssigen Strecken, insbesondere bei schwierigen Bodenverhältnissen.
(E)	Alternativ zu den Tasten (B), (C) und (D) kann hier die Empfindlichkeit über ein Dropdown-Feld eingestellt werden.

Anfahrgang einstellen

RXA0104032-UN-22JUL09

Getriebe → Erweiterte Einstellungen

LX203987-UN-16APR14

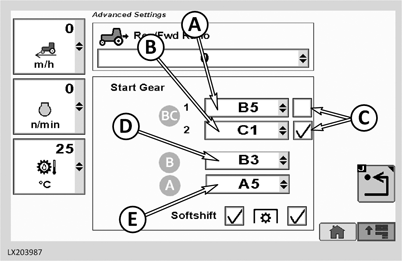

A - Anfahrgang für Gruppe BC “1” auswählen

B - Anfahrgang für Gruppe BC “2”auswählen

C - Auswahlkästchen um den Anfahrgang “1” oder “2” zu aktivieren

D - Anfahrgang für Gruppe B auswählen

E - Anfahrgang für Gruppe A auswählen

In der Gruppe BC können zwei Anfahrgänge gespeichert werden. Das Getriebe wählt beim Anfahren in Gruppe BC automatisch den Gang, dessen Auswahlkästchen bei (C) mit einem Häkchen markiert ist. Für die Gruppen A und B kann je ein Anfahrgang gespeichert werden. Beim Anfahren in Gruppe A oder B, wählt das Getriebe automatisch den bei (D), bzw. (E) angezeigten Gang.

Auswählen und speichern der Anfahrgänge:

1. Getriebetaste drücken und nach Erscheinen der Getriebeseite die Taste für erweiterte Einstellungen betätigen.
2. Dropdown-Feld (A) öffnen und Anfahrgang BC 1 auswählen. Dropdown-Feld (B) öffnen und Anfahrgang BC 2 auswählen. Es kann jeweils ein beliebiger Gang von B1 bis C4 als Anfahrgang gewählt werden.
3. Rechts neben den Dropdown-Feldern befinden sich zwei Auswahlkästchen (C). Hier wird durch ein Häkchen festgelegt, welcher der beiden Anfahrgänge aktiviert ist. HINWEIS: Zum schnellen Wechsel zwischen den beiden Anfahrgängen kann auf der CommandCenter™-Startseite ein entsprechender Softkey zugewiesen werden.

4. Jeweils ein Anfahrgang kann für die Gruppen A und B ausgewählt werden. Dropdown-Feld (D) oder (E) öffnen und gewünschten Gang auswählen.

Motordrehzahlanpassung beim Schalten der Gänge

RXA0104032-UN-22JUL09

Getriebe → Erweiterte Einstellungen

LX1057535-UN-27JUL12

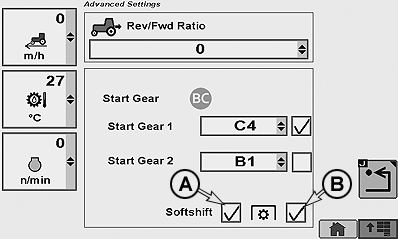

Getriebetaste drücken und auf der Getriebeseite die Taste für erweiterte Einstellungen betätigen. Motordrehzahlanpassung (A) und, wenn gewünscht, Zapfwellenbetrieb (B) wählen. Daraus ergeben sich folgende Möglichkeiten für die Motordrehzahlanpassung:

• Immer ausgeschaltet, wenn (A) nicht aktiviert ist.
• Eingeschaltet, aber ausgeschaltet bei Zapfwellenbetrieb, wenn nur (A) aktiviert ist.
• Immer eingeschaltet, wenn (A) und (B) aktiviert sind.
