Réglage des roues arrière—En fonte

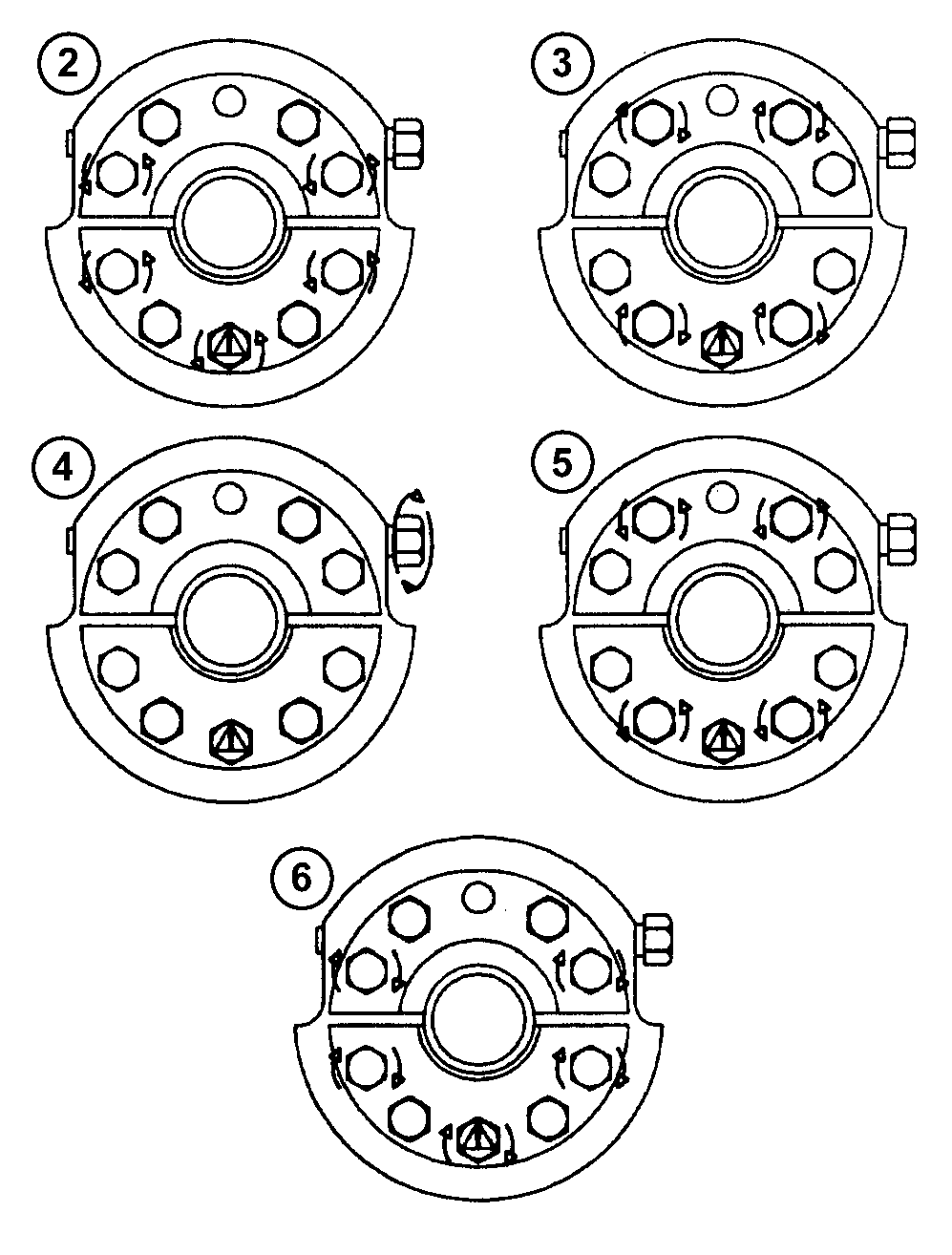

RW26332-UN-24JUN99

ATTENTION: Éviter tout risque de blessure. NE JAMAIS faire tourner le moteur avec une vitesse engagée et les roues arrière soulevées du sol. Les roues du pont avant pourraient tirer les roues arrière hors de leur support. Le pont avant doit être désenclenché et le levier de vitesses au POINT MORT pour tourner l'essieu.

1. Soulever le tracteur garé sur un sol plat et tourner la roue de façon à ce que la crémaillère de l'essieu soit tournée vers le haut.

2. Dévisser le boulon central inférieur du moyeu contre l'écrou de retenue. Desserrer les boulons extérieurs du manchon de moyeu.

3. Serrer les vis d'extraction internes sur les manchons de moyeu supérieur et inférieur pour desserrer les manchons. Au besoin, serrer les vis d'extraction jusqu'à 500—600 Nm (370—440 lb-ft) maximum.

   NOTE: Si les manchons sont difficiles à débloquer, taper l'extrémité de l'essieu avec un marteau lourd et utiliser de l'huile de décapage.

4. Tourner la vis de réglage pour faire glisser la roue à la position désirée. Respecter les restrictions de largeur de voie.

5. Desserrer les vis d'extraction à fond contre la butée.

6. ATTENTION: Ne jamais utiliser le tracteur avec une jante, une roue ou un moyeu desserré(e).

   IMPORTANT: Garder le côté extérieur des manchons de moyeu au même niveau pour empêcher le moyeu de se casser ou les boulons de se desserrer.

   Serrer les boulons du manchon du moyeu à 204 Nm (150 lb-ft) en commençant par celui du centre dans le manchon inférieur, puis en serrant les autres boulons en croix. Resserrer les boulons à 410 Nm (300 lb-ft) en suivant le même ordre.

   Conduire le tracteur sur au moins 100 mètres (110 yd) et serrer les boulons à 600 Nm (445 lb-ft).

   Resserrer tous les boulons au bout de 3 HEURES et de 10 HEURES d'utilisation.
