Réglage des roues arrière—En acier

RXA0063068-UN-14OCT02

RW21374-UN-28JUL92

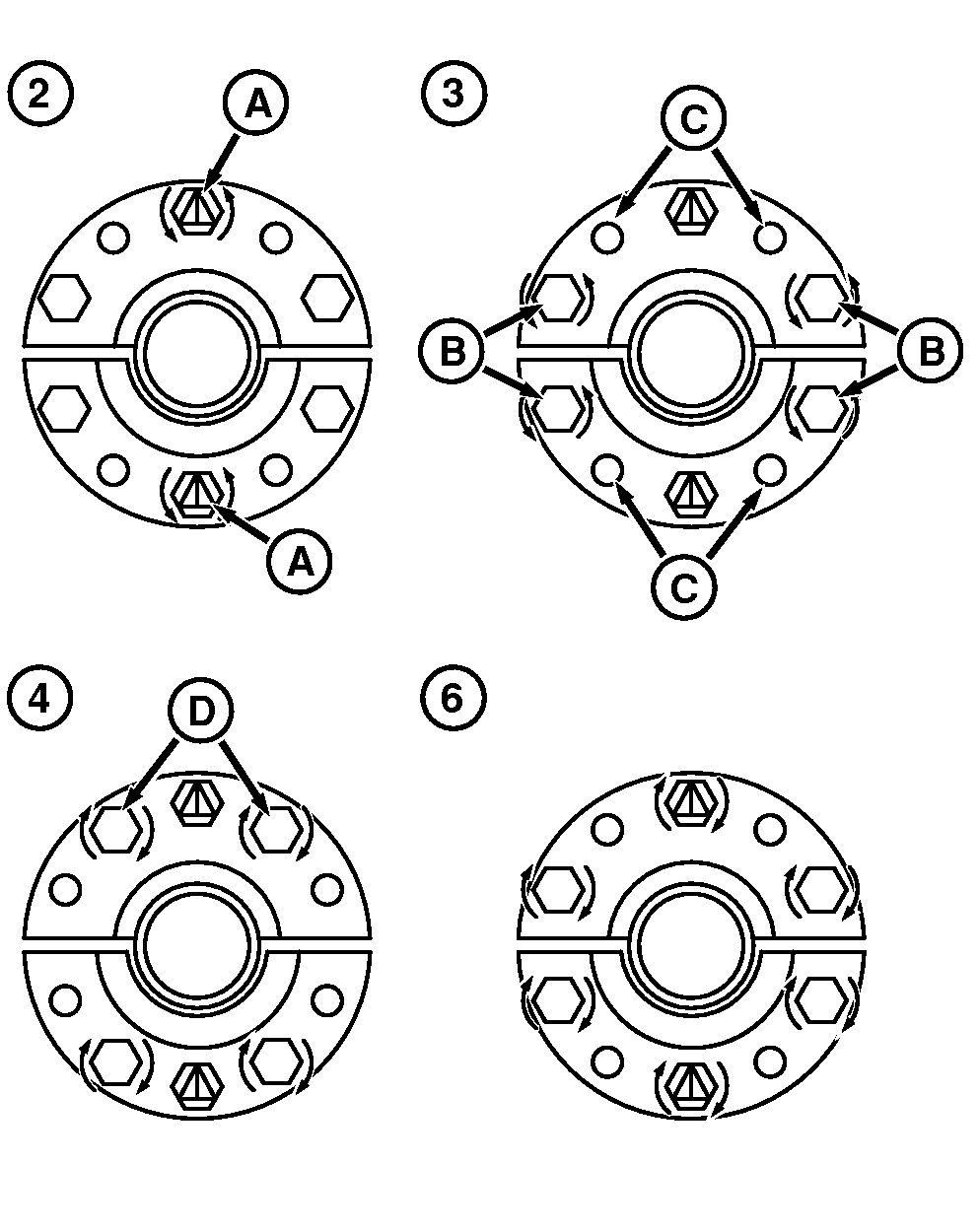

A - Boulons centraux du moyeu

B - Boulons du manchon de moyeu

C - Trous de vis d'extraction

D - Trous de vis d'extraction

ATTENTION: Éviter les risques de blessures. Ne jamais faire tourner le moteur avec une vitesse en prise et les roues arrière soulevées du sol. Les roues du pont avant pourraient tirer les roues arrière hors de leur support. Le pont avant doit être désengagé et le levier de vitesses sur POINT MORT pour tourner l'essieu.

1. Soulever le tracteur sur un sol plat et tourner la roue de façon à ce que la crémaillère de l'essieu soit tournée vers le haut.

2. Dévisser les boulons centraux (A) du moyeu contre les écrous de retenue.

3. Retirer les boulons (B) du manchon de moyeu. Se servir des boulons du manchon de moyeu dans les trous (C) de vis d'extraction pour desserrer les manchons. Au besoin, serrer les vis jusqu'à 500—600 Nm (370—440 lb-ft) maximum.

   NOTE: Si les manchons sont difficiles à débloquer, taper l'extrémité de l'essieu avec un marteau lourd et utiliser de l'huile de décapage.

4. Enlever les vis des trous (D) de vis d'extraction. Installer l'outil de réglage des roues JDG667A (disponible auprès du concessionnaire John Deere), en utilisant les boulons retirés des trous de vis d'extraction. Déplacer la roue à la position désirée. Respecter les restrictions de largeur de voie.

5. Retirer l'accessoire de réglage et les vis d'extraction.

6. ATTENTION: Ne jamais utiliser le tracteur avec une jante, une roue ou un moyeu desserré(e).

   IMPORTANT: Garder le côté extérieur des manchons de moyeu au même niveau pour empêcher le moyeu de se casser ou les boulons de se desserrer.

   Serrer les boulons du manchon du moyeu à 204 Nm (150 lb-ft) en commençant par ceux du centre, puis en entrecroisant l'ordre de serrage des autres boulons. Resserrer les boulons à 410 Nm (300 lb-ft) en suivant le même ordre.

   Conduire le tracteur sur au moins 100 m (100 yd) et serrer les boulons à 600 Nm (445 lb-ft).

   Revérifier tous les boulons au bout de 3 HEURES et de 10 HEURES d'utilisation.
