Contrôle d'usure de la barre d'attelage

ATTENTION: Les pièces usées doivent être remplacées.

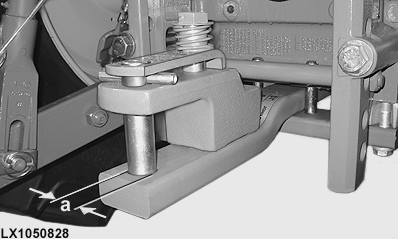

LX1050828-UN-08OCT10

Caractéristiques pour catégorie 2 axes d'attelage avec diamètre nominal de 31,5 mm (1.24 in.):

Objet de la mesure	Nature de la mesure	Valeur prescrite
Goupille de barre d'attelage	Limite d'usure ou diamètre minimum	29,5 mm 1.16 in

Caractéristiques pour catégorie 3 axes d'attelage avec diamètre nominal de 40,0 mm (1.57 in.):

Objet de la mesure	Nature de la mesure	Valeur prescrite
Goupille de barre d'attelage	Limite d'usure ou diamètre minimum	37,5 mm 1.48 in

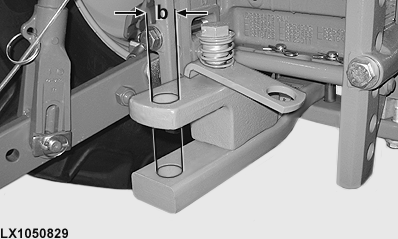

LX1050829-UN-08OCT10

Caractéristiques pour catégorie 2 axes d'attelage avec diamètre nominal de 33,0 mm (1.30 in.):

Objet de la mesure	Nature de la mesure	Valeur prescrite
Trous d'axe supérieur et inférieur (dans le sens de marche)	Limite d'usure ou diamètre maximum autorisé	35,0 mm (ovale) 1.38 in (ovale)

Caractéristiques pour catégorie 3 axes d'attelage avec diamètre nominal de 41,0 mm (1.61 in.):

Objet de la mesure	Nature de la mesure	Valeur prescrite
Trous d'axe supérieur et inférieur (dans le sens de marche)	Limite d'usure ou diamètre maximum autorisé	43,0 mm (ovale) 1.69 in (ovale)
