Contrôle d'usure du relevage à commande manuelle (uniquement pour l'Italie et l'Espagne)

ATTENTION: Les pièces ayant atteint ou excédé leur limite d'usure doivent être remplacées par des pièces neuves.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

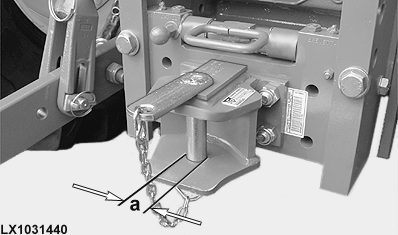

Contrôler le diamètre (a) de l'axe d'attelage.

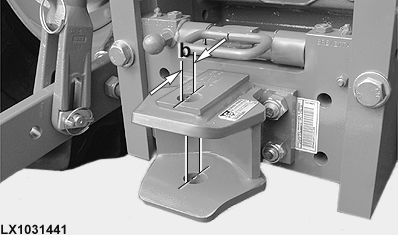

Contrôler le diamètre (b) du trou de l'axe d'attelage.

Caractéristiques pour catégorie 2 axe d'attelage avec un diamètre nominal de 28,0 mm (1.10 in.)

Objet de la mesure	Nature de la mesure	Valeur prescrite
Axe d'attelage	Limite d'usure ou diamètre minimum	26,5 mm 1.04 in

Objet de la mesure	Nature de la mesure	Valeur prescrite
Trous d'axe supérieur et inférieur (dans le sens de marche)	Limite d'usure ou diamètre maximum autorisé	31,0 mm (ovale) 1.22 in (ovale)

Caractéristiques pour catégorie 3 axe d'attelage avec un diamètre nominal de 43,0 mm (1.69 in.)

Objet de la mesure	Nature de la mesure	Valeur prescrite
Axe d'attelage	Limite d'usure ou diamètre minimum	41,0 mm 1.61 in

Objet de la mesure	Nature de la mesure	Valeur prescrite
Trous d'axe supérieur et inférieur (dans le sens de marche)	Limite d'usure ou diamètre maximum autorisé	46,0 mm (ovale) 1.81 in (ovale)
