Chape d'attelage réglable en hauteur

LX1041478-UN-19DEC06

LX1031689-UN-15APR03

LX1031690-UN-15APR03

LX1041479-UN-19DEC06

LX1041480-UN-19DEC06

A - Levier de réglage de la hauteur

B - Bouton de blocage

C - Levier de commande

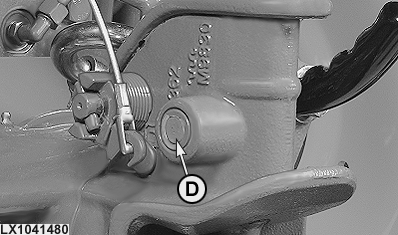

D - Goujon de contrôle du verrouillage

Il existe quatre versions (1-4) de la chape d'attelage réglable en hauteur; la commande varie en fonction de la chape.

Il est possible de régler la hauteur de la chape (quelle que soit la version) à l'aide du levier (A).

Sur la version 1, le bouton de blocage (B) doit être actionné simultanément.

Le levier (C) permet d'ouvrir et fermer les chapes d'attelage.

Les chapes d'attelage 3 et 4 se ferment lorsque l'anneau d'attelage est introduit dans la chape. Les chapes d'attelage 3 et 4 peuvent également être actionnées à partir du fauteuil du conducteur par le biais d'une commande à distance.

Les chapes d'attelage 3 et 4 sont verrouillées lorsque le goujon de contrôle du verrouillage ne dépasse pas du boîtier.

IMPORTANT: N'atteler que des remorques dont l'anneau d'attelage correspond à l'axe d'attelage.

Les chapes d'attelage pivotantes ne doivent pas être utilisées pour tirer des remorques munies de barres de remorquage qui tournent par rapport à la remorque.

Pour les charges maximales autorisées, se reporter à la section “Caractéristiques”.

NOTE: Les composants de l'attelage sujets à l'usure doivent être contrôlés toutes les 250 heures (voir “Entretien - Toutes les 250 heures”). Les remplacer si nécessaire.
