Réglage des ailes fixes

LX1033634-UN-08AUG06

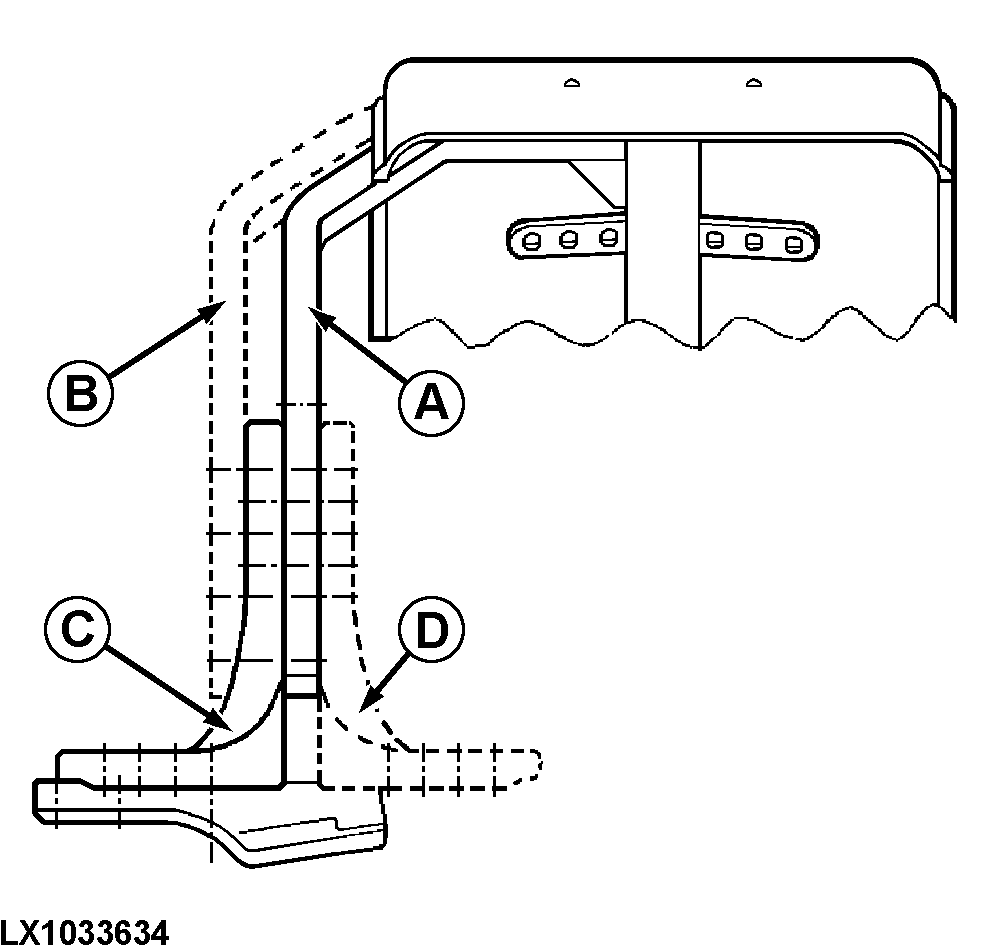

A - Support sur embase (côté roue)

B - Support sur embase (côté tracteur)

C - Embase (côté tracteur)

D - Embase (côté roue)

Les ailes peuvent être réglées individuellement. De nombreuses positions sont donc possibles. L'inclinaison, la largeur et la hauteur des ailes peuvent être réglées en fonction de la monte en pneus. Pour cela, procéder de la façon suivante:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

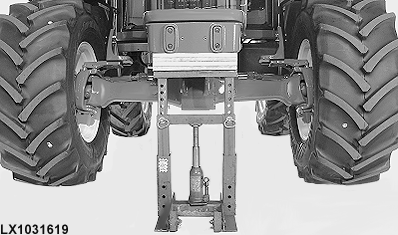

   Lever l'avant du tracteur de façon à ce que l'essieu avant puisse pivoter librement.

---




2. Tourner le volant dans les deux sens et faire pivoter l'essieu afin de déterminer la position la plus appropriée pour les ailes.

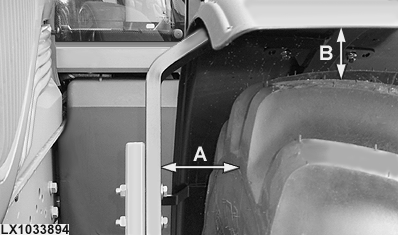

3. Régler la position de l'aile de façon à respecter les écarts minimaux requis (voir schéma). Éviter tout contact avec le châssis du tracteur.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

   IMPORTANT: Si des chaînes de neige sont montées sur les pneus, la distance minimale entre les pneus et les ailes (flanc sur aile et surface de roulement sur aile) soit être de 100 mm (3.94 in).

4.
   LX1031620-UN-24APR06

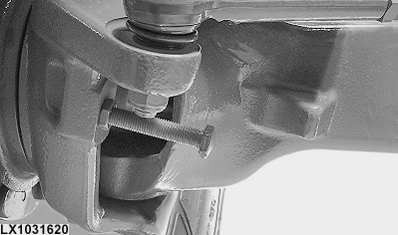

   Régler également les butées de braquage pour éviter que la roue ou l'aile n'entre en contact avec les composants du tracteur (par ex. le réservoir).

---

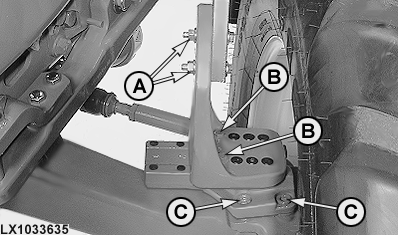

Serrer les vis aux couples suivants:

LX1033635-UN-10MAY04

A - Vis, support sur embase

B - Vis, embase sur base

C - Vis Allen, base sur carter de fusée

Vis (A)..............	140 N·m (105 lb-ft)
les vis (B)..............	140 N·m (105 lb-ft)
Vis (C)..............	190 N·m (140 lb-ft)
