Réglage des ailes pivotantes

LX1038316
LX1038316-UN-08AUG06

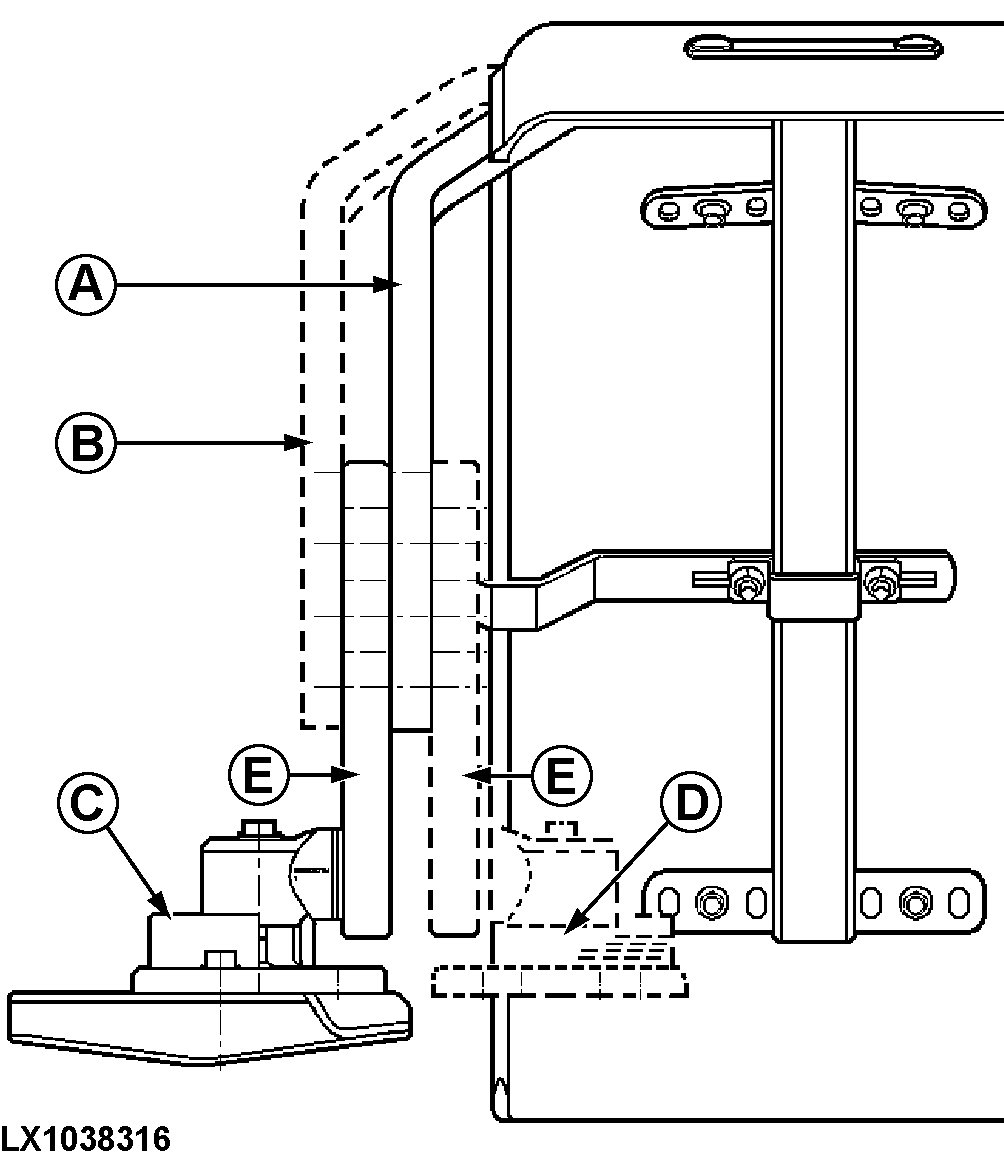

A - Support sur bras de réglage (côté roue)

B - Support sur bras de réglage (côté tracteur)

C - Plaque pivotante (côté tracteur)

D - Plaque pivotante (côté roue)

E - Bras de réglage


Les ailes peuvent être réglées individuellement. De nombreuses positions sont donc possibles. L'inclinaison, la largeur et la hauteur des ailes peuvent être réglées en fonction de la monte en pneus. S'il est prévu d'intervertir les plaques C et D, il suffit de les faire pivoter (NE PAS les installer de l'autre côté du tracteur). Régler ensuite l'inclinaison (avant/arrière) du bras de réglage (E). Procéder au réglage de la façon suivante:

  1. LX1031619
    LX1031619-UN-31MAY06

    LX1033894
    LX1033894-UN-11MAR04

    Lever l'avant du tracteur de façon à ce que l'essieu avant puisse pivoter librement.



  2. Tourner le volant dans les deux sens et faire pivoter l'essieu afin de déterminer la position la plus appropriée pour les ailes.

  3. Régler la position de l'aile de façon à respecter les écarts minimaux requis (voir schéma). Éviter tout contact avec le châssis du tracteur.

    A = 40 mm (1.57 in.)1, B = 60 mm (2.36 in.)2

    IMPORTANT: Si des chaînes de neige sont montées sur les pneus, la distance minimale entre les pneus et les ailes (flanc sur aile et surface de roulement sur aile) soit être de 100 mm (3.94 in).

  4. Régler la butée de l'aile de façon à ce qu'elle ne touche pas les bords lorsque le volant est braqué à fond et que l'essieu pivote. Veiller à ce que la butée entre en contact avec le châssis du tracteur avant que l'aile ne touche le châssis.

  5. LX1031620
    LX1031620-UN-24APR06

    Régler également les butées de braquage pour éviter que la roue ou l'aile n'entre en contact avec les composants du tracteur (par ex. le réservoir).




Serrer les vis aux couples suivants:

LX1033893
LX1033893-UN-11MAR04

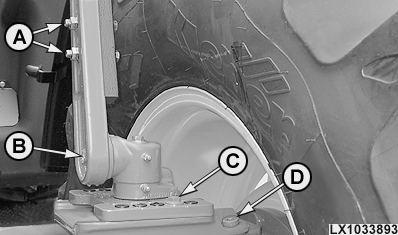

A - Vis, support sur bras de réglage

B - Vis, bras de réglage sur joint

C - Vis, plaque pivotante sur base

D - Vis Allen, base sur carter de fusée

Vis (A)..............

140 N·m (105 lb-ft)

Vis (B)..............

300 N·m (220 lb-ft)

Vis (C)..............

140 N·m (105 lb-ft)

Vis (D)..............

190 N·m (140 lb-ft)

1 Europe uniquement. Dans les pays hors Europe, un écart minimum de 25 mm (1.0 in) est recommandé.
2 Europe uniquement. Dans les pays hors Europe, un écart minimum de 25 mm (1,0 in) est recommandé.
