Éclairage - Phares de travail

Activation et désactivation des phares de travail

LX1053231-UN-29JUN11

LX1045585-UN-23AUG10

LX1045584-UN-23AUG10

LX1045582-UN-24AUG10

LX1045583-UN-24AUG10

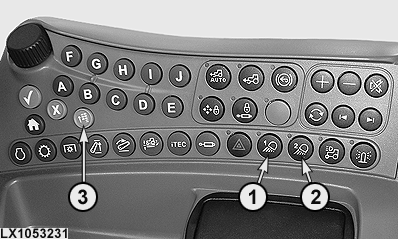

1 - Touche de sélection, combinaison d'éclairage 1

2 - Touche de sélection, combinaison d'éclairage 2

3 - Touche Menu

4 - Interrupteur d'éclairage, phares de travail ACTIVÉS

5 - Contacteur feux de croisement/feux de route

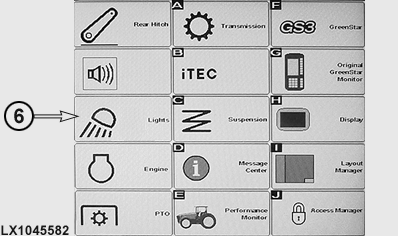

6 - Touche programmable, page principale de l'éclairage

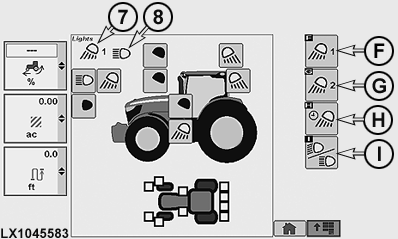

7 - Icône combinaison d'éclairage 1 ou 2

8 - Icône activation des feux de route

F - Touche programmable, combinaison d'éclairage 1

G - Touche programmable, combinaison d'éclairage 2

H - Touche programmable, éclairage de sortie*

I - Touche programmable, combinaison d'éclairage avec feux de route activés

ATTENTION: Ne pas conduire sur la voie publique avec les feux de route allumés (interrupteur d'éclairage en position 4).

Tourner l'interrupteur d'éclairage en position (4) pour allumer les phares de travail. La combinaison la plus récemment utilisée s'active, et le témoin correspondant (1) ou (2) s'allume.

NOTE: À chaque fois qu'une combinaison d'éclairage est activée ou changée, le CommandCenter™ affiche la page correspondante durant quelques secondes pour indiquer la combinaison utilisée.

Le fait d'appuyer sur les touches de sélection (1) et (2) permet d'activer la combinaison d'éclairage appropriée. Cette combinaison apparaît brièvement sur le CommandCenter™ avec l'icône correspondante (7). Jusqu'à quatre combinaisons d'éclairage différentes peuvent être activées. En activant les feux de route (5), une combinaison supplémentaire peut être appliquée à chaque touche de sélection, et l'icône (8) apparaît sur la page, à côté de l'icône (7).

Sélection des phares de travail

NOTE: Les phares de travail peuvent être sélectionnés suivant le besoin, avec éclairage principal allumé ou non.

Afficher la page principale de l'éclairage à l'aide de la touche (3) et de la touche programmable (6). Le contenu affiché dépend de l’équipement du tracteur.

Afficher les différentes sélections des phares de travail à l'aide des touches programmables (F) et (G). L'icône (7) apparaît. Sélectionner la combinaison d'éclairage souhaitée sur la page de sélection. La combinaison d'éclairage est sauvegardée automatiquement.

En appuyant sur la touche programmable (I), l'icône (8) apparaît et - en fonction de la page de sélection - une autre combinaison d'éclairage peut être choisie.

* Pour plus d'informations, voir Éclairage - Éclairage de sortie dans cette section.
