Prise multiple (suivant équipement)

LX1045616-UN-07SEP10

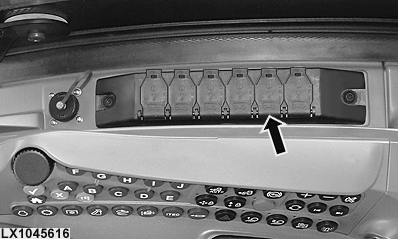

Une prise multiple peut être installée entre la portière et la console de sélection. La borne A de la prise multiple fournit un courant continu maximal de 25 A. La borne B assure la mise à la masse. La borne C fournit un courant continu maximal de 5 A.

Tourner la clé du contacteur de démarrage vers la droite pour alimenter la borne C. La borne A est alimentée même quand l'allumage est sur ARRÊT.

IMPORTANT: Des équipements électriques nécessitant des courants élevés peuvent être utilisés et l'utilisation de prises multiples est permise. Veiller toutefois à ne jamais surcharger le circuit d'alimentation. Noter que la charge totale représente la somme de tous les consommateurs connectés simultanément au circuit de bord. Cela inclut tous les composants connectés, même s'ils sont branchés sur différentes prises.
