Fauteuil à suspension pneumatique — MSG95GL

LX1053713-UN-27JUL11

LX1053462-UN-27JUN12

IMPORTANT: Lors du réglage du fauteuil, il y a risque d'écrasement. Les objets placés dans la cabine réduisent l'espace disponible. S'assurer que la distance aux composants adjacents est suffisante pour éviter de les heurter. Tout contact accidentel avec des éléments de commande pourrait mettre le tracteur en marche ou enclencher son équipement.

IMPORTANT: En règle générale, lors de la conduite du tracteur, aligner le fauteuil du conducteur sur le sens de marche et le verrouiller.

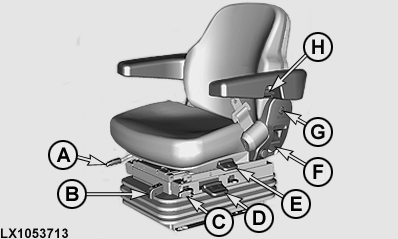

• A — Réglage longitudinal

  Tirer le levier (A) et régler le fauteuil dans la position souhaitée. Laisser le levier s'encliqueter.

• B — Échelle de réglage du poids et de la hauteur

  Le repère vert situé sur l'échelle indique si le réglage vertical ou en fonction du poids est correct.

• C — Réglage de la suspension longitudinale
  • Levier (C) vers l'avant - pas de suspension longitudinale
  • Levier (C) vers l'arrière - suspension longitudinale activée

• D — Réglage du poids

  Pour le réglage du poids, le conducteur doit être assis dans le fauteuil. Pour adapter le fauteuil au poids du conducteur, démarrer le moteur et attendre que le fauteuil soit immobilisé. Ensuite, tirer le levier (D) vers le haut ou le pousser vers le bas jusqu'à ce que le repère vert apparaisse sur l'échelle graduée (B).

  NOTE: Il est possible d'adapter le fauteuil du conducteur à un poids compris entre 50 et 130 kg (110 à 285 lb).

• D — Réglage de la hauteur

  Une fois le réglage du poids effectué, le fauteuil peut être réglé à n'importe quelle hauteur. Pour régler la hauteur, amener le levier (D) le plus loin possible vers le haut ou le bas. Le repère vert doit apparaître sur l'échelle graduée (B). Si la butée supérieure ou inférieure est atteinte, choisir un réglage légèrement plus bas ou plus haut afin de minimiser la course verticale (suspension).

• E — Réglage du dispositif de pivotement

  IMPORTANT: Pivoter vers la gauche uniquement pour entrer et sortir.

  Le dispositif de pivotement est commandé à l'aide de la manette (E) de la manière suivante:

  Tirer le levier et le fauteuil pivote de 15° vers la gauche ou la droite. Pour verrouiller, enfoncer le levier et le fauteuil s'encliquète à la prochaine position 7,5°.

  NOTE: Sur les tracteurs avec levier multifonction sur l'accoudoir, pivoter le fauteuil du conducteur vers la gauche de 7,5° uniquement. Éviter de venir au contact du volant.

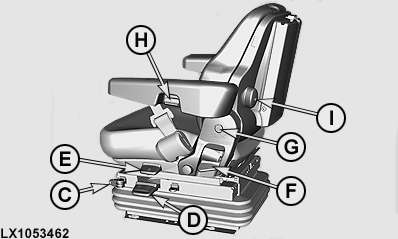

• F — Réglage de l'inclinaison du dossier

  Tirer le levier (F) vers le haut et le maintenir en position. Incliner le dossier à la position souhaitée et laisser le levier s'encliqueter en produisant un clic sonore.

• G — Réglage vertical des accoudoirs

  Des deux côtés, retirer l'habillage (G) et desserrer les écrous. Amener les accoudoirs à la position souhaitée et resserrer les écrous.

• H — Réglage de l'inclinaison des accoudoirs

  Le bouton (H) permet de régler l'inclinaison de l'accoudoir (réglable en continu). Pour abaisser l'accoudoir de 30°, presser le levier d'inclinaison (H) vers l'accoudoir.

• I — Réglage de l'appui lombaire du dossier

  Utiliser le bouton (I) pour régler la position de l'appui lombaire.
